汽车密封条双工位打孔裁断一体机

　　在汽车密封系统零部件的二次加工产线环节，密封条的定长裁切与安装孔位加工是决定后续整车装配精度、密封隔音性能的核心工序，传统单工序分散加工模式需要分别配置独立的打孔工位、裁断工位，工件在不同工位间周转不仅需要额外的上下料人力，多次装夹带来的定位误差也会直接导致孔位偏移、裁切长度公差超差，最终出现密封条装配后缝隙不均、漏水漏风的质量问题，这款集成式设备正是针对这类加工痛点开发的专用加工单元。

　　设备整体采用立式框架式布局，底部为方管焊接的一体式机架，机架底部配置可调式支撑脚杯，可适配车间地面的水平度调整，安装时仅需要预留对应长宽的操作空间，不需要额外做地基预埋，机架下部的柜体空间用于集成安装气动控制元件、电气接线端子排与动力回路组件，上部操作台面采用加厚钢板加工，台面平整度控制在合理公差范围内，保证各功能组件安装的基准统一。加工区域的布局充分考虑了左右对称件的共线加工需求，核心执行单元分为打孔工装模块与裁断结构模块两部分，打孔模块采用立式动力头配置，可根据密封条的孔位要求更换对应规格的冲孔模具，裁断模块采用导向式切刀结构，切刀配合定制的仿形压料块，裁切过程中先将密封条压紧定位再执行切断动作，避免裁切位置出现橡胶拉扯变形、毛边超差的问题。

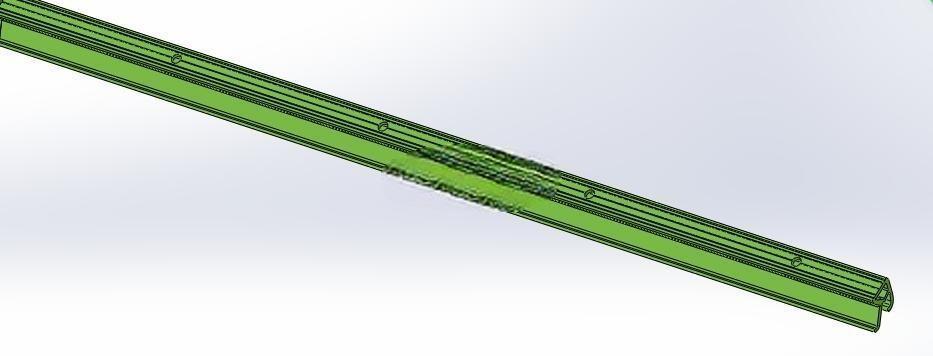

　　工件定位夹具采用仿形定位槽设计，槽型完全匹配密封条的截面轮廓，可同时放置左右对称的两根密封条工件，夹具上配置的快速压紧装置可在工件放置到位后快速锁定位置，不需要反复调整找正，一个工作循环内即可完成左右两件的打孔与裁断加工，相比单工位设备加工效率提升一倍以上。设备的操作区域设置在机架正面，操作人员仅需要完成工件上料、成品取件的动作，加工过程的动力头进给、压料、裁切动作均通过预设的逻辑顺序自动完成，不需要人工干预执行环节，可有效降低操作人员的技能要求，同时避免手动操作带来的安全风险。

　　从设计逻辑上看，这款设备没有采用复杂的多轴联动结构，所有执行动作均围绕密封条加工的核心工序做集成化设计，将原本分散的两个工序合并到同一台设备上完成，消除了工序间周转的等待时间与重复装夹的定位误差，设备的维护点也集中在打孔模具、裁断切刀等易损件位置，日常维护仅需要定期检查切刀磨损情况、冲孔模具的间隙，不需要复杂的参数调试。在产线适配性上，这款设备可直接对接上游的密封条挤出生产线，也可作为独立单元用于离线批次加工，设备的安装边界充分考虑了车间常规通道的尺寸要求，整体宽度与深度适配标准车间的设备布局间距，不需要对现有产线做大规模改造即可快速投入使用，加工过程中产生的橡胶废料可通过台面上预留的落料口直接落入下方的废料收集盒，不需要额外清理台面，可有效减少日常生产的辅助作业时间。针对汽车密封条的材料特性，设备的所有与工件接触的定位面均做了表面处理，避免加工过程中刮伤密封条的表面涂层，压料块的压力也可根据不同硬度的密封条材料做对应调整，防止压力过大导致工件表面出现压痕，影响成品外观质量。
