汽车密封条钻孔裁切一体加工设备结构

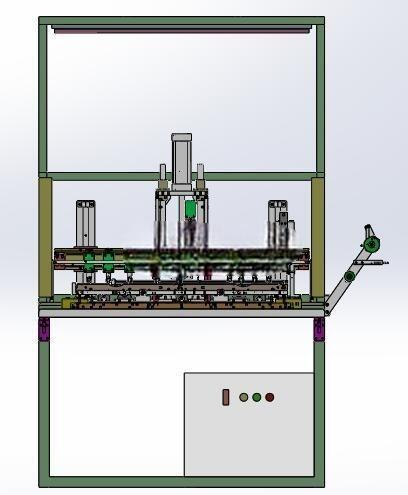

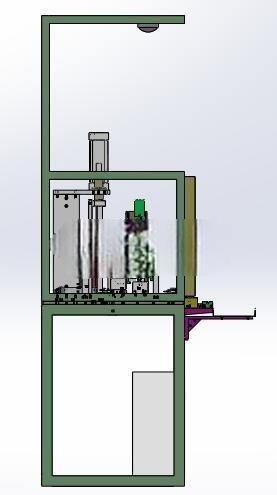

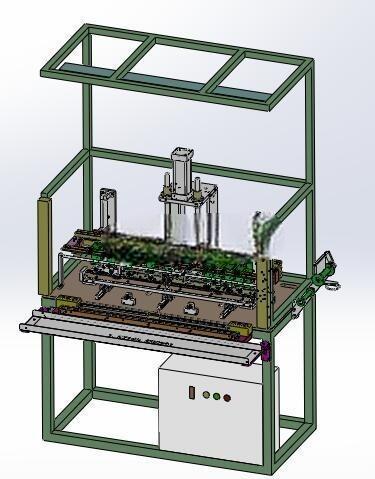

　　这套设备主要面向汽车零部件生产环节的密封条后段加工工序，针对汽车盖前条类密封件需要同时完成钻孔、定长裁断的工艺需求设计，替代传统分工序单机作业的模式，减少工件在不同工位间转运装夹的累计误差，适配汽车密封件批量生产的节拍要求。从结构布局来看，设备采用框架式方通焊接机架作为承载主体，上层为加工执行区域，下层预留电气元件与废料收集的安装空间，机架底部设置可调脚杯，可适配车间地面平整度差异，安装时需保证加工台面水平度误差不超过0.1mm/m，避免长尺寸密封条送料过程中出现偏斜。

　　钻孔单元采用高速电机搭配对应规格的钻夹头结构，根据密封条不同孔径的加工需求可快速更换钻头，电机安装板通过直线导轨与升降驱动气缸连接，下行行程通过硬限位块与磁性开关双重定位，保证钻孔深度的一致性，钻孔位置下方设置带排屑孔的下模支撑块，避免钻孔时密封条出现塌陷变形，支撑块型面与密封条截面轮廓完全贴合，保证工件装夹定位的基准统一。裁切单元布置在钻孔工位的出料侧，采用导向柱配合裁切气缸的结构，裁切刀采用高速钢材质，刃口做斜角处理减少裁切阻力，裁切工位设置工件压紧块，在裁刀下行前先将密封条压紧固定，避免裁切过程中工件移位导致的端面不齐问题。送料机构采用伺服驱动的滚轮夹持结构，上下滚轮表面包覆聚氨酯材质，既保证足够的送料摩擦力，又不会压伤密封条表面的橡塑层，送料长度通过伺服脉冲参数精准控制，可适配不同长度规格的密封条加工需求，送料路径上设置多组导向槽，导向槽宽度可根据密封条截面尺寸快速调整，兼容同系列不同规格的产品加工。设备的操作侧设置安全防护光栅，当操作人员肢体进入加工危险区域时设备会立即停止运行，机架外围的可拆式防护板采用透明亚克力材质，既可以观察设备运行状态，又能阻挡钻孔产生的碎屑飞溅。

　　从设计逻辑上，这套设备优先考虑了工装的通用性，核心的定位支撑块、裁切下模、导向槽都采用快拆式安装结构，换型时仅需更换对应产品的仿形工装，调整送料参数即可快速切换生产，大幅降低多品种小批量生产时的换型时间。设备的气路元件集中布置在机架侧方的安装板上，每个气动回路都设置独立的调压阀与节流阀，可根据加工需求单独调整每个执行元件的动作速度与输出力，避免气压波动影响加工稳定性。电气控制部分预留IO扩展接口，可对接上游的密封条挤出生产线或者下游的工件收集装置，实现整线自动化连线生产。

　　在安装边界上，设备主体占地长度约1.8米，宽度约0.9米，高度约1.6米，出料侧需预留至少1米的工件承接空间，气源接入点布置在设备后侧下方，要求供气压力稳定在0.5-0.7MPa，电源接入为常规三相380V工业用电，设备总功率不超过3kW，对车间安装环境无特殊要求，仅需避开强电磁干扰源即可保证控制系统稳定运行。这套结构的核心参考点在于钻孔与裁切工序的同轴度保证，两个工位的定位基准统一在同一条送料中心线上，避免了二次装夹带来的位置度误差，对于橡塑类长条密封件的加工来说，这种一体式结构的加工精度稳定性远高于分工序加工的方案，结构中采用的仿形定位、快换工装、双重行程限位等设计，也可以直接迁移到其他长条类橡塑制品的加工设备设计中。
