挤出生产线配套三米冷却定型工作台

　　在塑料异型材、管材、板材等挤出生产场景中，刚从挤出模头出料的高温型坯温度普遍在160-200摄氏度区间，若无法在限定节拍内完成均匀冷却定型，会出现型材形变、内应力集中、表面缩痕等批量质量问题，这款三米长度的冷却定型设备正是针对该类工序痛点开发的配套辅机，直接对接挤出生产线出料端，承担高温工件的快速冷却、形态固化功能，冷却后工件出料温度可稳定控制在42摄氏度以下，满足后续牵引、切割工序的进料温度要求。

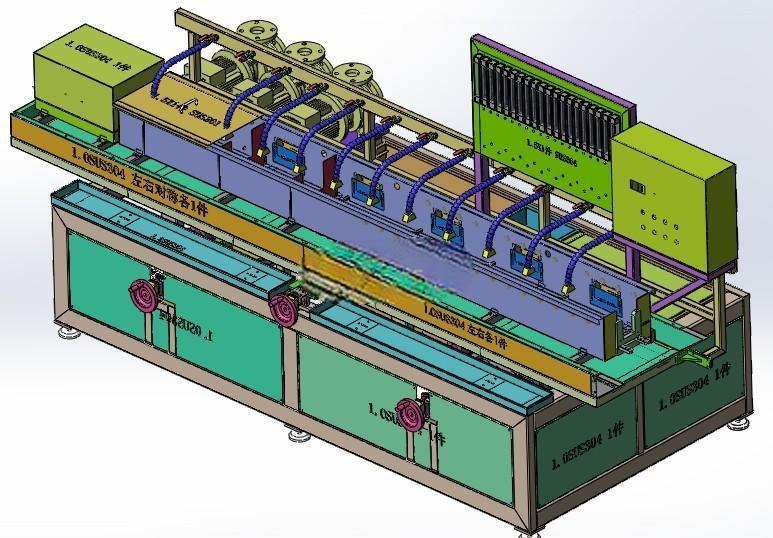

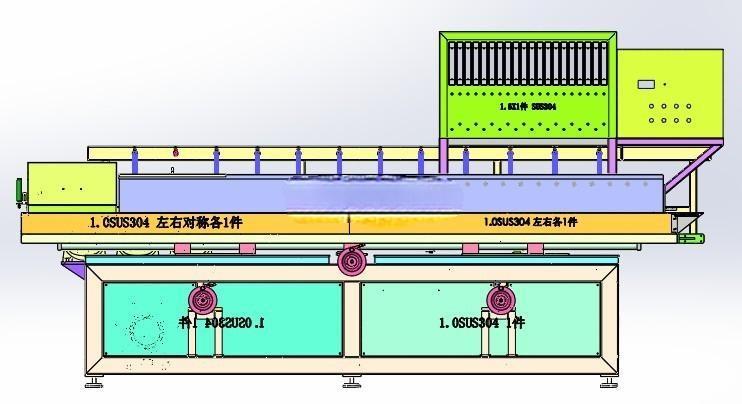

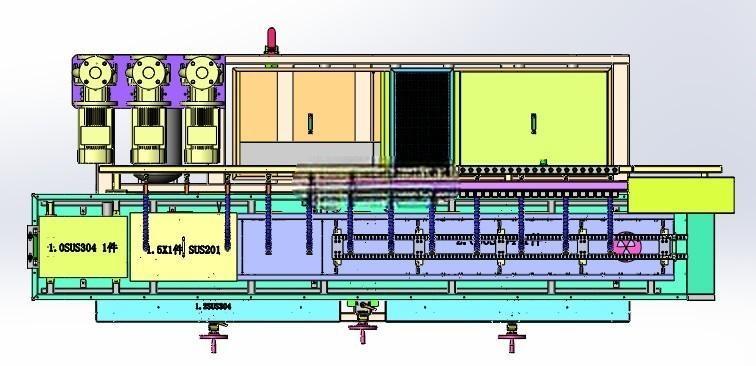

　　设备整体采用上下双层水槽的分体式结构设计，上层水槽为直接冷却作业区，长度方向均匀排布12组冷却万向竹节管，每组管路独立配置流量计，可根据不同截面型材的冷却需求，单独调整对应位置的冷却水流量与喷射角度，避免局部冷却速率差异导致的型材弯曲变形；下层水槽为储水过渡区，承担冷却水临时存储、杂质初步沉降的作用，配合3台高压水泵与外置储水箱组成闭环水循环系统，相比直排式供水结构可减少60%以上的冷却水消耗量，同时避免供水压力波动对冷却效果的干扰。设备出料端集成风刀干燥模块，由冷却风环与高压离心风机组成，工件完成水冷经过该工位时，高速气流可快速吹净工件表面附着的残留水渍，避免水渍进入后续牵引、切割工位影响设备运行稳定性与工件表面质量。

　　考虑到不同挤出生产线的模头出料高度、中心距存在差异，水槽支撑结构采用多维度可调设计，垂直方向配置调节螺杆组件可实现水槽整体高度升降，水平前后方向可通过腰型孔安装结构调整与模头的对接距离，长度方向的行走机构可支持水槽整体实现0-800毫米范围的左右往复移动，适配多规格挤出模头的换产调试需求，无需重新制作安装基座即可完成不同产线的适配对接。设备主体框架采用标准矩形钢管焊接成型，底部配置可调脚杯与移动脚轮组合结构，日常生产时通过脚杯调平承重，换产移位时可降下脚轮快速推移，安装边界上设备总长度适配三米冷却工位的预留空间，宽度方向控制在1.2米以内，不会占用过多车间通道面积，电控箱集成在设备进料端侧上方，操作面板朝向产线操作人员一侧，可直接在工位旁完成流量、风机转速、往复移动参数的调整，无需往返电控柜操作。

　　从结构设计逻辑上，该设备没有采用复杂的定制化非标准传动结构，大部分管路、泵体、风机均采用工业通用标准件，后期维护更换配件无需单独开模定制，可有效降低设备全生命周期的运维成本，上下水槽之间设置过滤格栅，可拦截工件冷却过程中掉落的碎屑，避免碎屑进入水泵造成叶轮卡滞损坏，水槽侧壁设置透明液位观察窗，可直观查看下层水槽的储水液位，及时补充循环冷却水。
