海上平台用常压液体缓冲贮存罐结构

　　在海上油气开采平台的工艺系统里，这类常压液体排放罐是工艺介质暂存、缓冲的核心配套设备，主要承接平台生产过程中产生的常压液态介质，包括开式排放的含油污水、检修泄压排出的工艺残液、平台日常运维产生的合规液态废弃物，避免介质直排造成海洋污染，同时也能对暂存介质做初步的静置沉降，分离介质中裹挟的少量气态组分与固态杂质，为后续介质输送、处理环节提供稳定的进料条件。

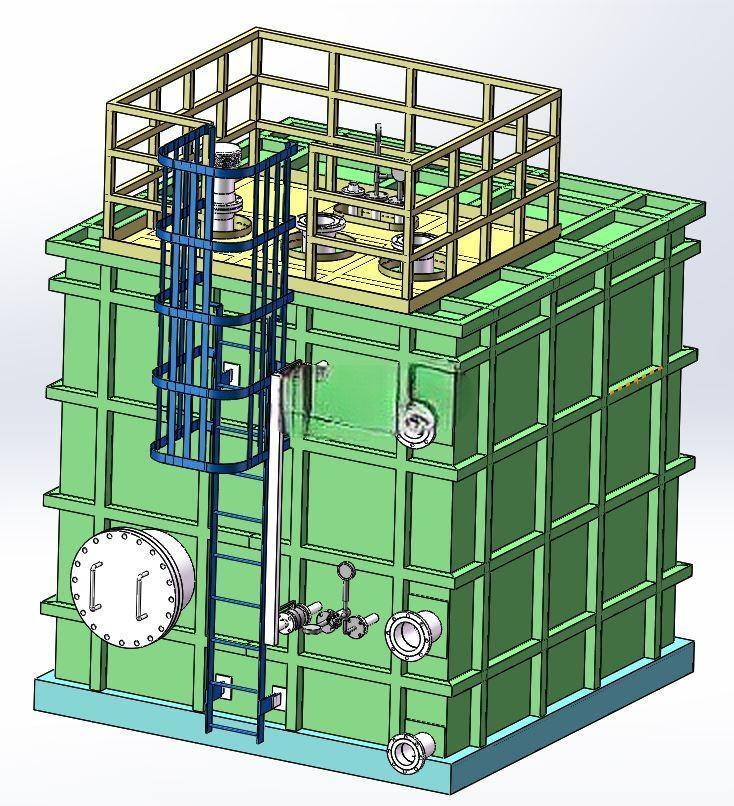

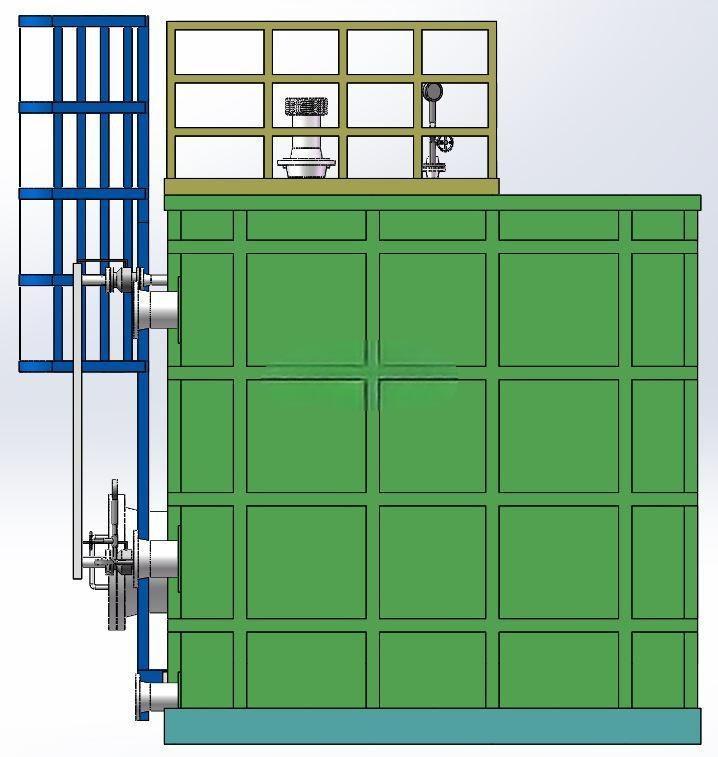

　　从实际使用场景来看，海上平台的安装空间极为紧凑，设备布局需要避让平台的主结构梁、工艺管廊、巡检通道，因此该罐体采用方形模块化结构设计，相比同容积的立式圆筒罐，方形结构能更好贴合平台甲板的矩形预留安装位，最大化利用有限的甲板空间，罐体底部设置一体化的安装底座，底座预留与平台甲板预埋基础匹配的螺栓固定孔，安装时不需要额外做大型的混凝土基础，适配海上平台快装、少现场焊接的施工要求。罐体侧面预留的三个不同高度的接管接口，分别对应高液位排液、低液位抽液、排污泄放的功能，接口采用标准法兰连接形式，能直接对接平台现有工艺管线，不需要额外做非标转接件，降低现场安装的改造成本。

　　设计过程中首先锚定常压工况的核心要求，罐体设计压力取常压值，不需要按照压力容器规范做壁厚冗余计算，在保证结构强度的前提下尽可能控制罐体自重，降低平台甲板的载荷负担。考虑到海上平台高盐雾、高湿度的腐蚀环境，罐体设计时预留2mm的腐蚀裕量，罐体内外壁都做适配海洋环境的防腐涂层处理，避免长期使用过程中罐体被盐雾、介质腐蚀出现渗漏问题。保温层设计采用玻璃纤维含棉保温结构，保温层直接敷设在罐体外壁，外部用防护板做固定封装，一方面能避免海上昼夜温差大导致罐内介质温度波动过大，出现介质凝结、粘度上升影响输送的问题，另一方面也能减少高温介质在暂存过程中的热量损耗，降低平台供热系统的能耗。

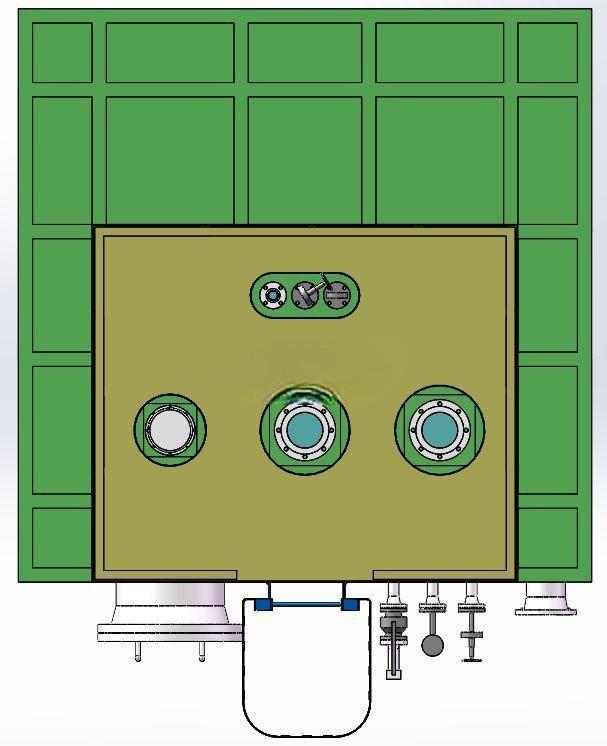

　　罐体顶部设置带安全防护栏的操作平台，平台采用格栅板结构，能减少海风带来的风阻，同时避免平台上积留雨水、油污造成巡检人员滑倒，顶部安装的液位监测组件、阀门操作机构都布置在防护栏内侧的操作范围内，巡检人员不需要探身就能完成液位查看、阀门启闭操作，降低高空作业的安全风险。罐体侧面的加强筋采用横竖交错的网格布局，每一道加强筋的尺寸都经过结构受力校核，能承受海上平台长期的横摇、纵摇载荷，避免罐体在平台晃动过程中出现壁板变形、焊缝开裂的问题，即使遇到极端海况下平台晃动幅度加大，罐体结构也能保持足够的稳定性，不会出现介质渗漏、结构失稳的问题。

　　从安装边界来看，罐体的整体宽度控制在标准集装箱模块的宽度范围内，整体运输时可以直接采用平台常用的集装箱吊装、运输工装，不需要定制特殊的运输固定架，罐体顶部的操作组件、阀门机构都不超出罐体的最大外轮廓尺寸，吊装过程中不会出现组件磕碰损坏的问题。接管接口的布置位置都预留了足够的阀门安装、操作空间，侧面的管线对接位置距离平台甲板的高度符合人体工程学要求，现场施工人员不需要搭建过高的操作平台就能完成法兰对接、阀门安装作业。排污口设置在罐体底部的最低位置，配合罐底的微坡设计，能保证罐内的残液、沉积杂质完全排空，不需要额外增设罐内清扫装置，减少后期运维的工作量。

　　实际运行过程中，该罐体不需要配置复杂的承压附件，日常运维只需要定期检查液位计读数、阀门密封状态、防腐层完好情况即可，运维难度低，适配海上平台运维人员少、运维窗口期短的特点。保温层的防护板采用快拆结构，后期如果出现保温层破损，只需要拆开对应位置的防护板就能更换保温棉，不需要大面积拆除防护结构，大幅降低后期维护的成本与时间。
