4米长汽车密封条专用气钻打孔设备

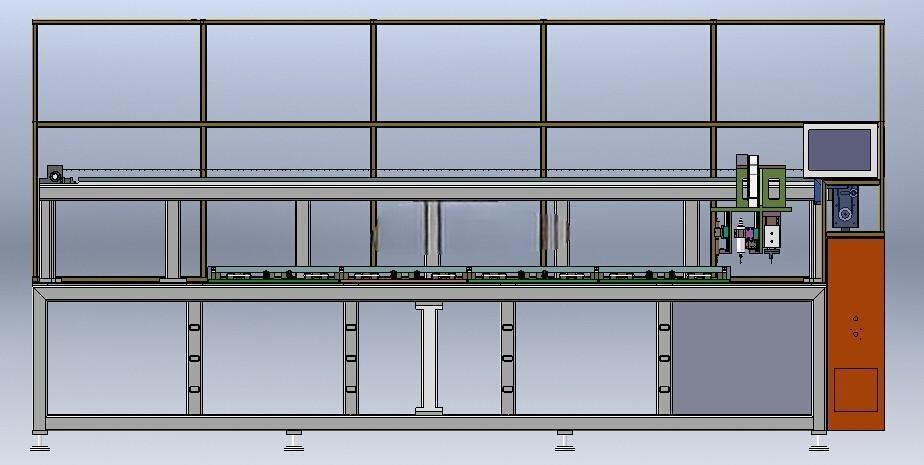

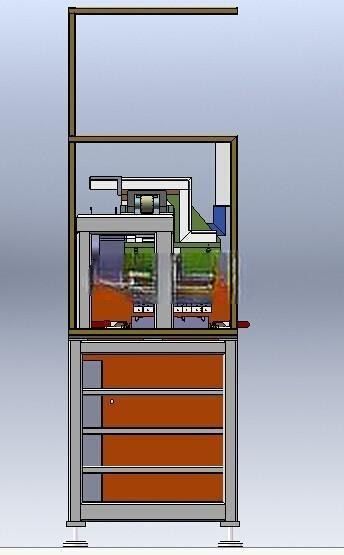

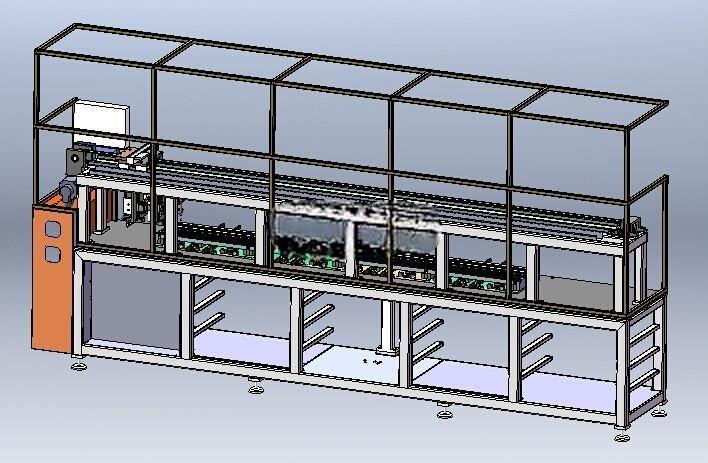

　　在汽车零部件生产环节，密封条的加工精度直接影响整车装配后的密封、隔音与防水表现，传统人工单工位钻孔的方式，不仅孔位一致性差，加工长尺寸密封条时还容易出现型材移位、孔距偏差超差的问题，无法满足批量供货的公差要求，这款长行程打孔设备正是针对这类加工痛点开发，适配4米长度规格的汽车密封条连续加工作业。设备整体采用立式框架结构布局，底部为集成式柜体结构，既作为整机的承重基座，也预留了电气元件、气动管路的安装空间，柜体上部设置加工工位平台，框架上层布置钻孔执行单元与横向传动组件，整体安装 footprint 可适配常规车间生产线的工位排布，不需要额外做特殊地基处理，设备对接生产线时，仅需调整进料端与出料端的导向托辊高度，即可匹配不同产线的输送高度差。

　　从功能实现逻辑来看，设备核心由钻孔排钻单元、裁断刀片组件、滑轨传动机构、产品夹紧模组几个部分构成，排钻单元可根据密封条的孔位设计要求调整钻头间距，一次进给即可完成单截面所有孔位的加工，避免单孔逐次加工带来的累计位置误差；滑轨传动采用线性导轨作为运动导向载体，带动加工头沿密封条长度方向精准位移，传动过程中运行平稳无爬行，可保证长距离移动后的孔距公差控制在工艺允许范围内；裁断刀片设置在加工工位末端，可在密封条完成定长钻孔后自动完成定长裁切，不需要额外转移工序做二次切断；产品夹紧模组采用仿形压块结构，可匹配密封条的截面轮廓做压紧动作，钻孔过程中型材不会出现窜动、翘曲，避免钻孔偏斜、孔口毛刺超差的问题。

　　实际生产应用中，这款设备可直接接入密封条挤出生产线的后端，实现挤出、冷却、打孔、裁断的连续化作业，也可作为独立工位对预成型的密封条坯料做单独钻孔加工，适配三元乙丙、橡塑复合等多种材质的汽车密封条加工需求，相比传统加工方式，钻孔工序的加工效率可提升数倍，同时大幅降低人工操作带来的品质波动。设计过程中充分考虑了现场操作的便捷性，操作面板设置在设备正面操作人员易触及的位置，可快速调整钻孔进给速度、传动移动速度、夹紧压力等参数，设备的安全防护做了全框架式的防护设计，加工区域设置可开合的防护门，既方便日常换型调整、刀具更换，也能避免钻孔过程中切屑飞溅带来的安全隐患。

　　设备的各功能模组采用模块化设计思路，排钻单元、裁断机构、夹紧模组都可根据不同型号密封条的加工需求做快速更换，换型时仅需更换对应仿形夹具、调整钻头位置即可完成适配，不需要对整机结构做大规模改动，可兼容多规格密封条的共线生产，减少生产现场的设备投入成本。在安装边界上，设备整机长度适配4米型材的加工行程，宽度方向预留了足够的维护操作空间，上部框架高度符合常规车间的操作人机工程要求，操作人员站立即可完成上下料、参数调整、日常维护等操作，不需要额外配置登高辅助设施；气动管路与电气线路全部走框架内部的走线槽布置，外部无裸露管线，既避免生产过程中管线被物料剐蹭损坏，也让整机外观更整洁，减少现场清理的死角。钻孔过程中产生的少量切屑，可通过工位平台的落屑槽落入底部集屑抽屉，日常清理时仅需抽出集屑抽屉即可完成切屑清理，不需要拆解设备结构，降低日常维护的工作量。从实际量产验证的情况来看，这款设备的运行稳定性较好，连续作业过程中各运动部件无异常卡顿，孔位精度、裁断长度精度都能满足汽车零部件的供货检验标准，可支撑密封条产品的批量稳定生产，减少因加工精度不足导致的废品损失。
