两米幅面汽车密封条自动钻孔设备结构

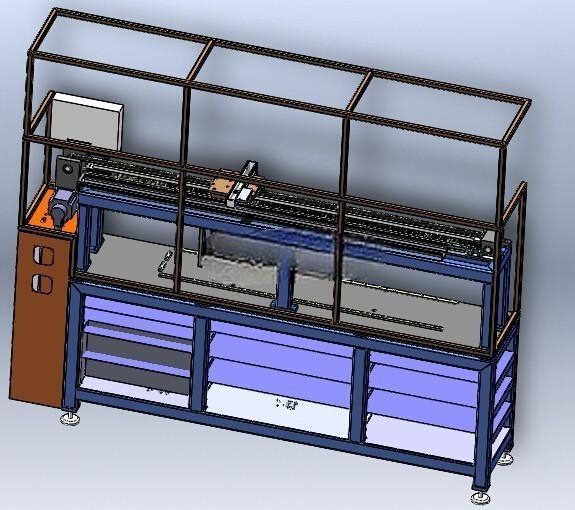

　　这套设备的核心应用场景集中在汽车零部件后段加工工序，专门针对长度两米以内的汽车密封胶条完成径向钻孔作业，目前已经在密封条量产线上完成过实际生产验证，能适配EPDM、橡塑复合等多种常见材质的密封条产品，覆盖车门条、门框条、后备箱密封条等多数乘用车型的密封件钻孔需求，解决了传统手工钻孔位置偏移、孔口毛边、加工效率低的常见问题。从结构布局来看，设备采用立式柜式集成设计，下部为多抽式工具储物柜体，既可以存放钻孔刀具、检具、备用易损件，也作为上部加工单元的承重基座，柜体底部配置可调支撑脚，可根据车间地面平整度调整设备水平度，避免长期运行出现机架变形影响加工精度。上部加工区域采用框架式防护结构，顶部延伸出悬臂式操作工位，可配套安装状态指示灯、操作按钮盒或者扫码枪，方便操作人员上下料时完成参数调用与状态确认，不需要探身到设备内部操作，降低作业疲劳度。钻孔执行单元采用高速电机直连钻夹头的结构，省去了中间皮带减速或者齿轮传动的间隙，钻孔时的主轴跳动量可以控制在很小的范围内，针对密封条这种软质弹性材料，能有效避免孔位拉扯变形的问题，钻轴的进给采用线性导轨导向，进给行程可根据密封条的壁厚、钻孔深度需求灵活调整，适配不同厚度规格的产品加工。

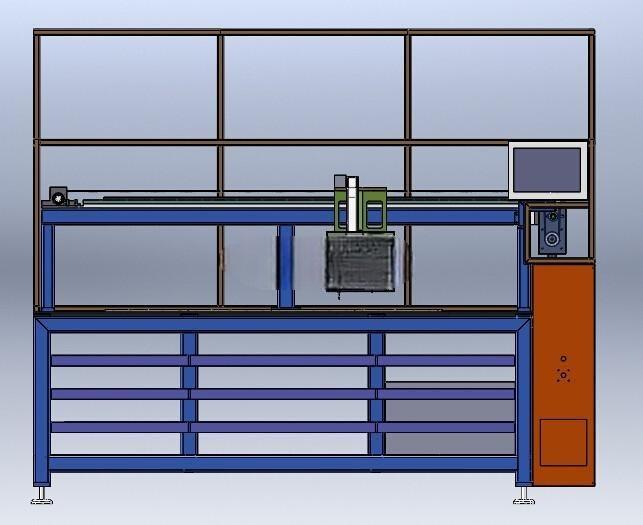

　　工件的移位进给采用伺服电机搭配同步带传动的结构，同步带的传动间隙小、运行噪音低，长距离传动时不会出现丝杆下垂带来的精度误差，刚好适配两米长度范围内的工件移位需求，送料位置的重复定位精度可以满足密封条钻孔的位置公差要求，相比丝杆传动方案，后期维护成本更低，不需要定期加注润滑脂，也不会因为加工产生的胶屑粘在丝杆上造成传动卡滞。设备的工件定位采用仿形工装槽设计，可根据不同截面的密封条快速更换定位治具，换型时间控制在十分钟以内，能满足多品种小批量的密封条生产需求，定位槽旁配置压紧机构，钻孔前自动压紧工件周边区域，避免软质密封条在钻孔受力时出现移位，保证孔位的同轴度与位置度符合图纸要求。

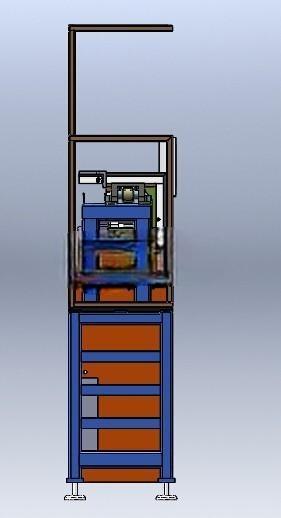

　　从安装边界来看，设备整体占地长度控制在2.4米以内，宽度0.8米左右，高度1.9米，不需要额外做地基固定，普通车间的硬化地面就可以放置安装，电源接入常规三相工业用电即可，配套的气源接口预留到设备侧后方，方便车间管线排布，设备的操作面预留了足够的上下料空间，操作人员站在设备正前方就可以完成工件取放、参数调整、异常处理等全部操作，不需要额外预留侧面维护通道，适合中小型零部件加工车间的紧凑布局。设计过程中重点考虑了胶屑收集的问题，钻孔工位下方设置了倾斜式导屑槽，加工产生的胶屑会顺着导屑槽滑落到下部的集屑抽屉，每班生产结束后只需要抽出集屑抽屉清理即可，不会出现胶屑堆积在传动机构或者导轨面上造成设备磨损的问题。

　　设备的安全防护方面，加工区域配置了可开合的透明防护门，防护门关闭时设备才能启动加工循环，避免钻孔时胶屑飞出伤到操作人员，防护门上预留了观察窗，可以实时观察钻孔状态，出现钻头崩刃、工件移位等异常时可以及时按下急停按钮处理。这套结构里的钻轴进给模组、伺服送料模组都采用了模块化设计，后期如果需要加工更长尺寸的密封条，只需要加长送料横梁与同步带长度就可以完成改造，不需要重新设计整体机架，对于设备制造厂商来说可以有效降低系列化产品的设计与制造成本，对于使用工厂来说，后期产能升级或者产品规格调整时的改造成本也更低。
