六工位风扇电机定子绕线加工设备

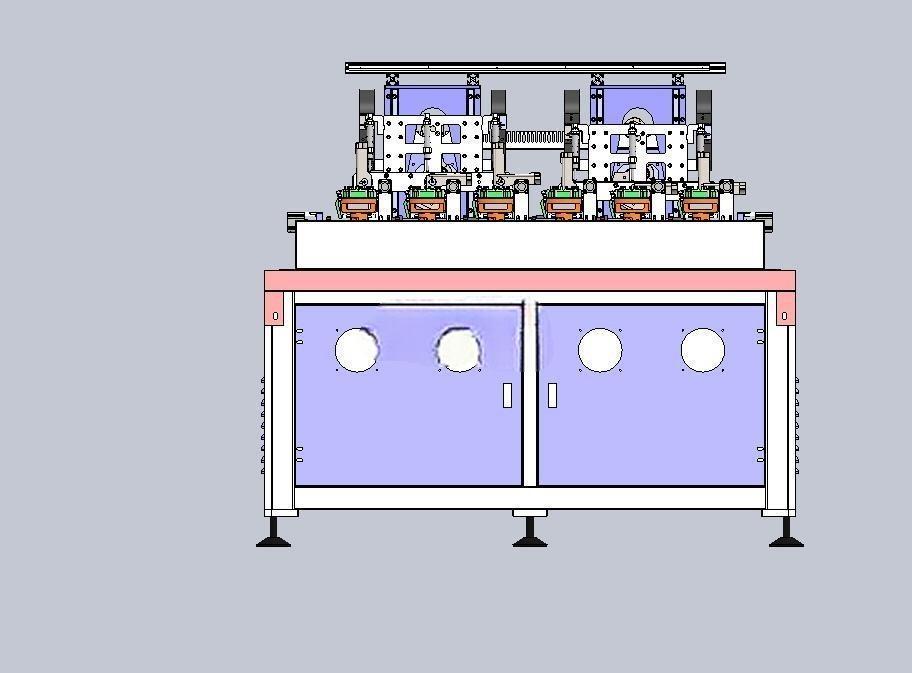

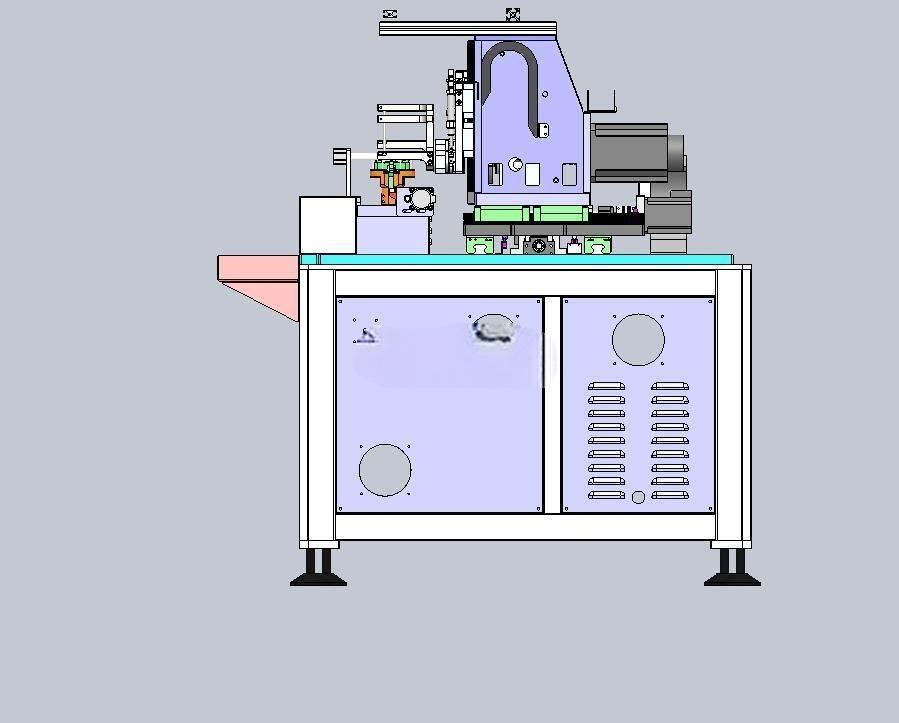

　　这款六工位绕线设备的核心应用场景聚焦在家用风扇、小型工业风机的电机定子量产环节，这类定子绕线工序长期存在人工排线一致性差、线速度瓶颈明显、多规格换型调试周期长的痛点，设备的整体结构设计完全围绕定子绕线的工艺痛点展开，没有冗余的功能堆砌。从安装边界来看，设备采用一体式方管焊接机架作为承载主体，底部配置可调式减震脚杯，整机占地宽度控制在1.2米区间，纵深长度约1.8米，操作面高度匹配人体站立作业的900mm舒适区间，机架下部预留了电气元件安装腔与走线槽，两侧开设通风散热栅格，不需要额外搭建外置安装平台，直接放置在硬化车间地面即可完成调平固定，适配多数中小型电机生产车间的线体布局要求。

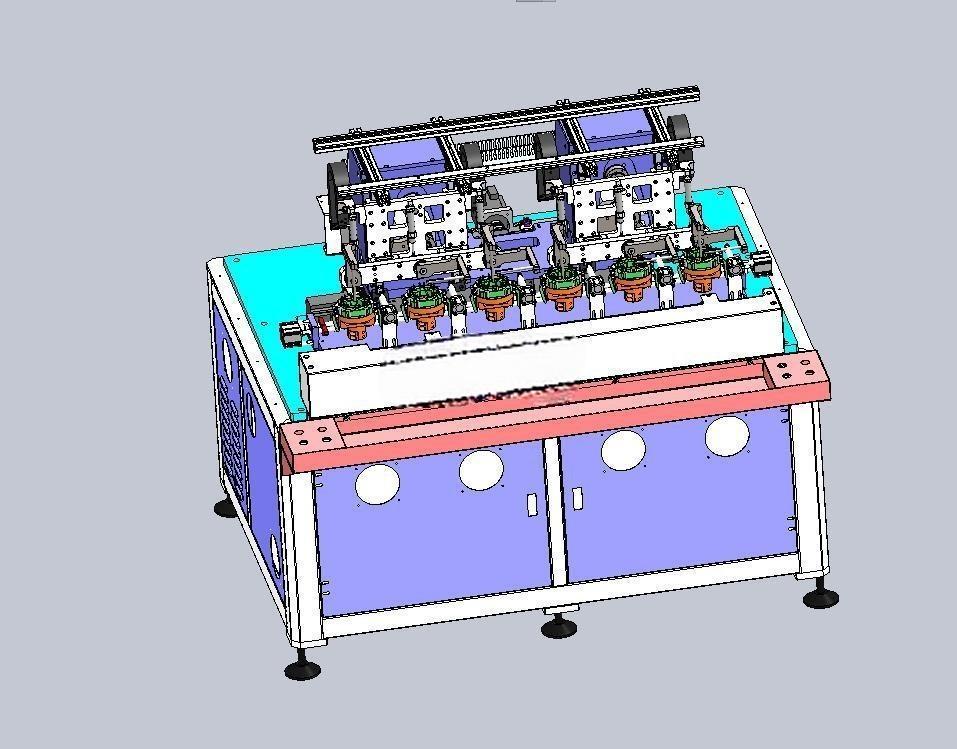

　　核心运动结构上，Z轴采用共轭凸轮驱动方案，相比传统丝杆传动的绕线主轴结构，凸轮的硬接触传动特性可以在高速往复运动下保持稳定的行程精度，不会出现丝杆长期高速运行后的背隙增大问题，绕线主轴的启停响应延迟控制在0.1秒以内，完全匹配高速绕线的节拍要求。工件装夹工位采用六工位转盘式布局，每个工位配置独立的定子涨紧夹具，工位切换采用凸轮分割器驱动，转位重复定位精度可达±0.02mm，上下料工位与绕线工位完全分隔，操作人员可以在设备运行过程中完成待加工定子的装夹与成品拆卸，不需要等待绕线工序停止，大幅压缩了工序间的辅助等待时间。

　　工件转角驱动采用伺服电机直连夹具主轴的结构，省去了中间同步轮、齿轮组的传动环节，一方面消除了传动间隙带来的绕线角度误差，另一方面可以根据不同定子的槽数、极对数灵活调整转角参数，换型时只需要在触控界面调用对应参数配方即可，不需要更换机械传动配件。X、Y轴排线机构采用伺服驱动精密丝杆的传动方案，排线导轮配备过线张力实时调节结构，可以根据漆包线的线径差异自动调整阻尼张力，避免高速绕线过程中出现漆包线拉细、绝缘层破损或者排线松散叠线的问题，排线导轮的过线部位采用氧化锆陶瓷材质，长期高速摩擦不会产生沟槽刮伤漆包线表层。

　　从实际运行性能来看，设备针对风扇电机常用的0.1-0.5mm线径漆包线做了适配优化，常规定子绕线作业的稳定运行线速度可以维持在800圈/分钟，针对槽型规整、线径偏细的定子产品，最高运行速度可以达到1000圈/分钟，相比传统单工位绕线设备，单台设备的产出效率可以达到3名熟练绕线工的产能水平，同时绕线完成的定子排线整齐度、匝数一致性远高于人工作业，大幅降低了后续定子浸漆、装配环节的不良率。设备的操作面板设置在机架正面的斜向安装面上，所有运行参数、故障报警信息都可以直接在面板上读取，日常维护只需要定期给凸轮分割器、丝杆导轨加注润滑脂即可，不需要复杂的专业调试技能，适配中小电机制造企业的一线运维能力。

　　在安全防护设计上，设备的绕线作业区域配置透明亚克力防护门，门上设置安全联锁开关，防护门开启状态下设备会自动切断绕线主轴与排线轴的运行动力，避免高速运动的部件对操作人员造成机械伤害；机架顶部预留了除尘接口，可以对接车间集中除尘系统，吸除绕线过程中产生的少量漆包线毛絮，保持作业区域的环境整洁。设备的气路元件全部集成安装在机架侧部的可拆卸面板内侧，气路管线采用理线夹规整排布，后续更换电磁阀、调整气路压力时不需要拆解主体机架结构，维护作业的可达性较好。
