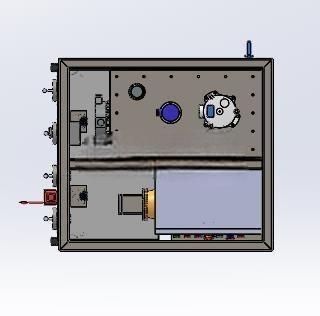

9.3KW箱式发电机组内部结构三维建模

　　这套9.3KW发电机组的三维建模，完全围绕实际工程应用中的安装、运维、装配需求搭建，没有做多余的外观美化处理，所有结构细节都对应量产机组的实际加工要求。从应用场景来看，这类功率段的发电机组主要作为小型商用场所的备用电源、野外作业的临时供电核心，也可配套小型工程设备、移动作业平台作为独立动力源，适配没有固定电网接入或者对供电可靠性有基础要求的场景，比如小型商铺应急供电、户外施工点位临时供电、偏远区域小型站点的主供电源等。

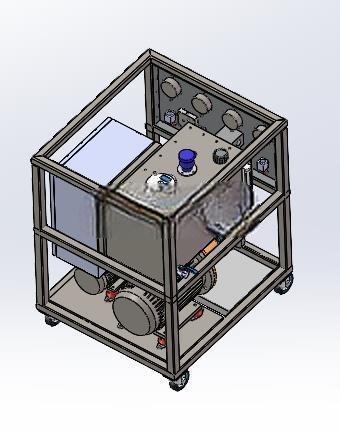

　　建模过程中优先梳理了机组的安装边界，整体采用箱式集成布局，将动力单元、发电单元、控制附件全部整合在封闭箱体内，外部预留的安装固定孔位、接线端口、吊装点位都按照实际安装公差做了还原，箱体的长宽高尺寸匹配常规小型机组的运输、安装要求，既可以直接固定在混凝土基础台面上，也可以配套移动轮架做成移动式供电单元，不需要额外做大规模的基础改造，适配多数小型供电场景的安装条件。

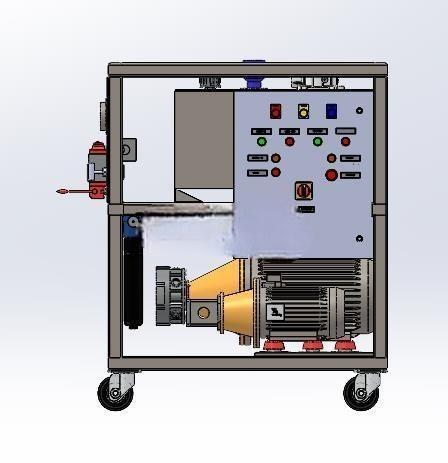

　　从功能结构来看，建模时拆分了上下两个独立舱室，下舱室集成动力输出与发电核心部件，动力端的输出轴与发电机转子采用同轴直连结构，减少了中间传动环节的功率损耗，连接部位的法兰、定位销、紧固螺栓都做了1:1还原，方便设计人员核对同轴度公差、校核连接强度；上舱室布置控制模块、燃油供给附件、散热组件与接线端子，各个部件的排布预留了足够的运维操作空间，比如滤清器、控制按钮的位置都对应日常检修时的操作可达范围，不需要拆解大面积箱体结构就能完成常规保养操作，箱体侧面预留的通风散热口位置，也匹配内部散热风道的走向，避免运行时出现舱内积热的问题。

　　设计思路上完全遵循发电机组的实际装配逻辑，先搭建核心的动力-发电直连传动链，确定核心部件的位置基准后，再向外排布辅助附件，最后设计外部箱体的防护结构，所有管路、线束的走向都按照实际布线规则做了排布，避开了运动部件与高温区域，同时预留了线束固定卡扣的安装位，避免实际装配时出现线束干涉、磨损的问题。箱体的门板开合结构、密封胶条的安装槽位也都做了细节还原，能够满足户外使用时的基础防雨、防尘要求，外部的吊耳、固定脚的位置经过重心校核，吊装运输时不会出现侧倾风险。

　　对于结构设计从业者来说，这套模型可以直接作为同功率段发电机组设计的参考基准，核对各个部件的安装间隙、操作空间是否符合工程要求，也可以用来做装配干涉检查、安装工艺模拟；对于设备选型人员来说，可以通过模型直观了解机组的外部尺寸、接口位置，提前规划安装场地的布局、接线走向，避免现场安装时出现尺寸不匹配的问题。建模过程中没有省略紧固件、密封件、小附件的结构，所有配合面的公差预留都符合机械加工的常规要求，不是简化的外观模型，能够直接用于后续的工程出图、结构优化参考。
