Φ2000×5700工业喷淋洗涤净化塔结构

　　在涂装车间、化工合成工段、印刷产线这类会持续产生含尘、含挥发性有害组分废气的工业场景中，末端废气预处理环节的设备选型直接决定了后续环保工段的运行负荷与达标稳定性，这款直径2000mm、总高度5700mm的喷淋洗涤塔，就是针对这类中等风量废气处理场景开发的净化设备。从结构设计逻辑来看，这款设备没有采用传统洗涤塔常见的固定填料层结构，而是基于可浮动填料层气体净化器的技术路径做了优化，核心思路是降低长期运行过程中填料堵塞的概率——不少工厂的洗涤塔运行半年后就出现填料层板结、风阻飙升的问题，本质就是固定填料截留的粉尘、漆雾类黏性杂质无法随喷淋液及时排出，逐层堆积后堵死气流通道，浮动填料在气流和喷淋液的双向冲击下会持续处于微动状态，截留的杂质会被持续冲刷到塔底循环水箱，大幅延长填料的维护周期。

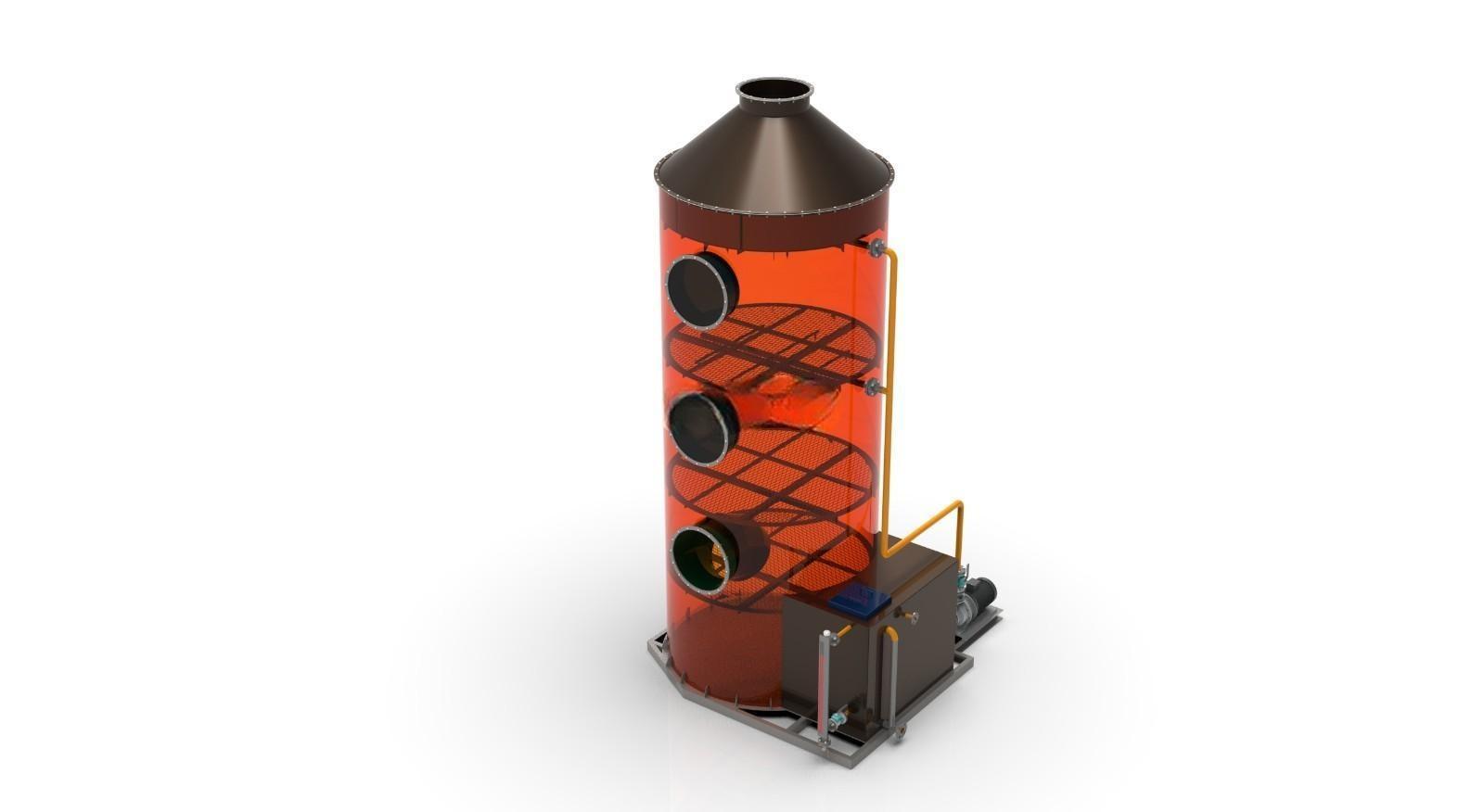

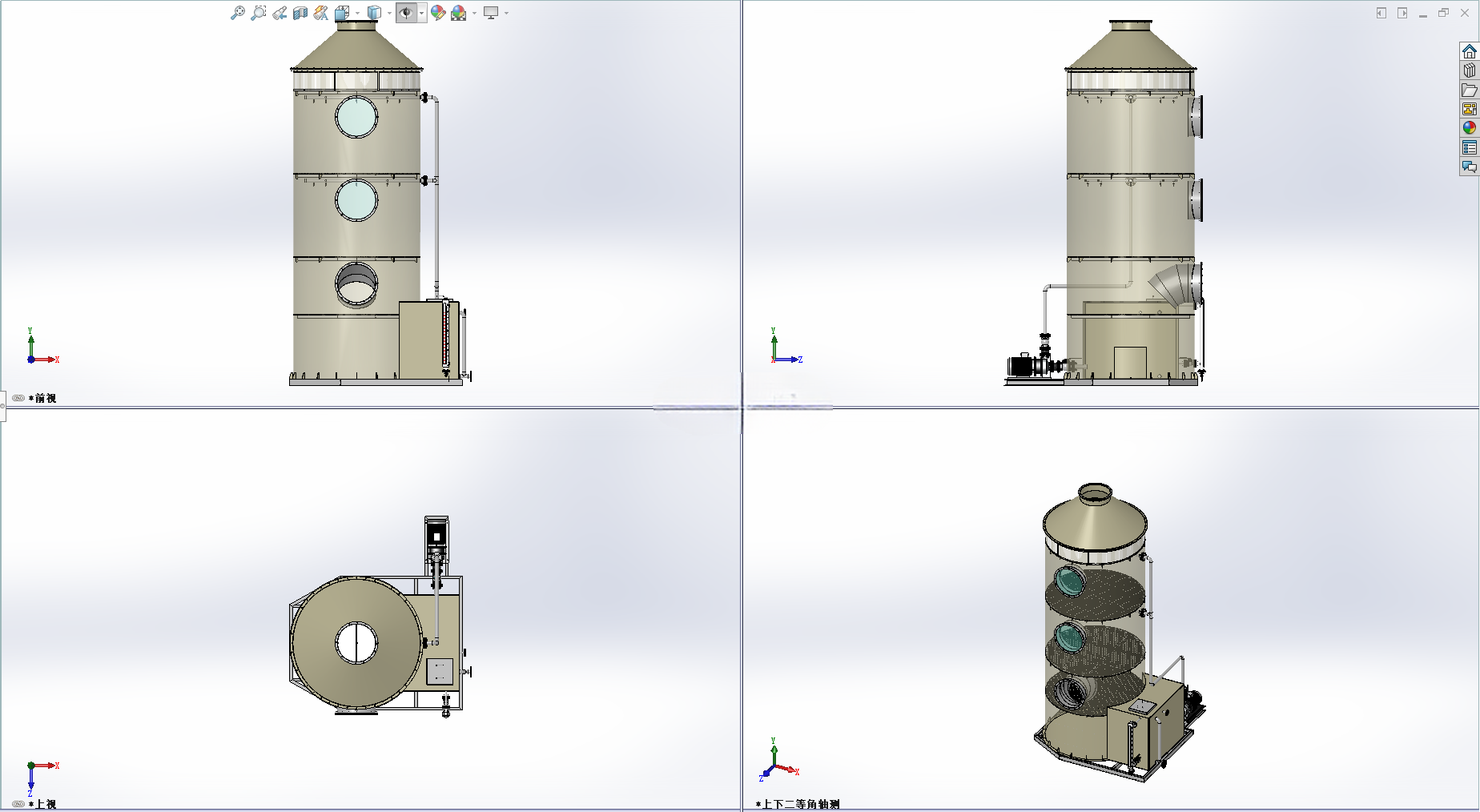

　　设备的整体外形采用立式圆筒结构，顶部为锥台形排气段，这种锥角设计是经过流场仿真验证的，能够让经过喷淋净化后的气流在塔内均匀减速，避免筒壁处出现气流短路，未被液滴捕捉的杂质直接从顶部排出。塔体侧壁开设的三个圆形检修口，分别对应三层喷淋与填料的安装高度，日常检修时不需要拆开塔体法兰，仅通过对应位置的检修口就能完成填料更换、喷嘴疏通的操作，三个接口的法兰尺寸统一，也能和厂区常规的检修人孔配件通用，降低备件储备成本。塔体侧面布置的黄色管路是喷淋液的输送管线，从塔底配套的循环水箱引出，分别接入三层喷淋层的支管，每一层的喷淋支管都采用可拆式连接，喷嘴选用空心锥结构，喷射角度覆盖整个塔体截面，确保从上到下的喷淋液能够形成完整的液膜，和上行的废气充分接触。

　　塔底集成的循环水箱和塔体做成了一体式撬装结构，不需要现场额外做混凝土基础找平，只要把设备吊装到预设的安装位置，对接好进风口、出风口、排污口和补水口就能投入使用，这种集成化设计对于技改类项目尤其友好，很多老厂区的废气处理工位没有预留足够的设备安装空间，分体式的塔体和水箱需要额外占用安装面积，一体式结构的安装边界仅需在塔体外围预留800mm的检修通道即可，不需要额外预留水箱的安装空位。水箱内部设置了液位控制和过滤结构，喷淋液循环过程中带下来的尘渣会先经过滤网拦截，沉积到水箱底部的沉渣区，定期打开排污阀就能排出，不需要每次维护都排空整个水箱的循环液，能够减少水资源和处理药剂的消耗。

　　从安装边界来看，设备总高度5700mm，安装时需要注意顶部排气口对接的排风管道要做软连接，避免风机运行的振动传递到塔体导致法兰连接处漏液；塔体直径2000mm，进风口设置在塔体下部靠近水箱的位置，进风口的风速设计控制在15m/s以内，避免风速过高把喷淋液滴裹挟到后续的风管或者风机里，造成风机带水运行的故障。设备侧面的循环水泵和管线都做了集成固定，运输过程中不需要额外拆解，现场吊装时只要注意吊点位置设置在塔体上部的加强圈处，不要直接吊接管或者检修口，避免薄壁筒体出现变形。

　　在实际运行过程中，含尘或者含可溶性有害组分的废气从塔体下部的进风口进入，自下而上依次经过三层浮动填料层，每一层填料层上方都有喷淋管持续喷出雾化的洗涤液，气流在穿过填料间隙的时候，和液滴充分碰撞接触，其中的粉尘会被液滴吸附，可溶性的有害组分会被洗涤液吸收，经过三层洗涤净化后的气流，在顶部锥段经过气液分离后，从顶部排气口排出，进入后续的深度处理工段或者直接达标排放。和同规格的固定填料洗涤塔相比，这款设备的运行风阻能够降低20%左右，配套的引风机功率可以适当降低，长期运行的电耗成本也能得到控制。

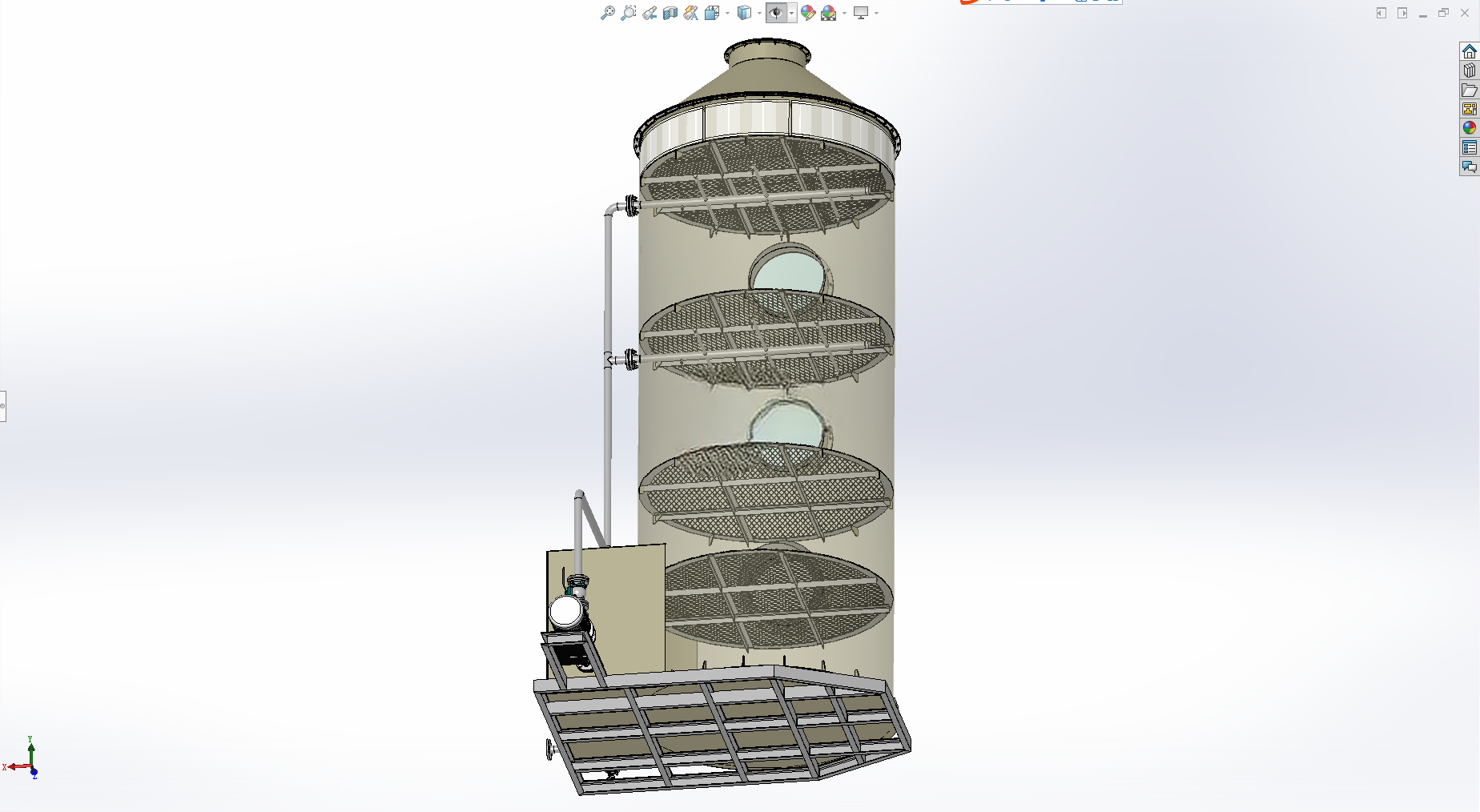

　　设计过程中针对塔体的壁厚做了针对性加强，因为洗涤塔运行时内部处于微负压状态，筒体如果壁厚不足，很容易在长期负压作用下出现吸瘪变形，这款塔体的筒体段采用分段卷制焊接，每段筒体都设置了外部加强圈，检修口、接管位置都做了补强板焊接，避免应力集中导致焊缝开裂。塔体内部的填料支撑格栅采用模块化设计，每一块格栅都可以从检修口取出，后期如果需要更换填料类型或者调整填料层高度，不需要对塔体内部结构做大规模改造，只需要调整格栅的安装位置就能适配不同的处理工况。
