工业级除尘除湿一体机内部结构设计方案

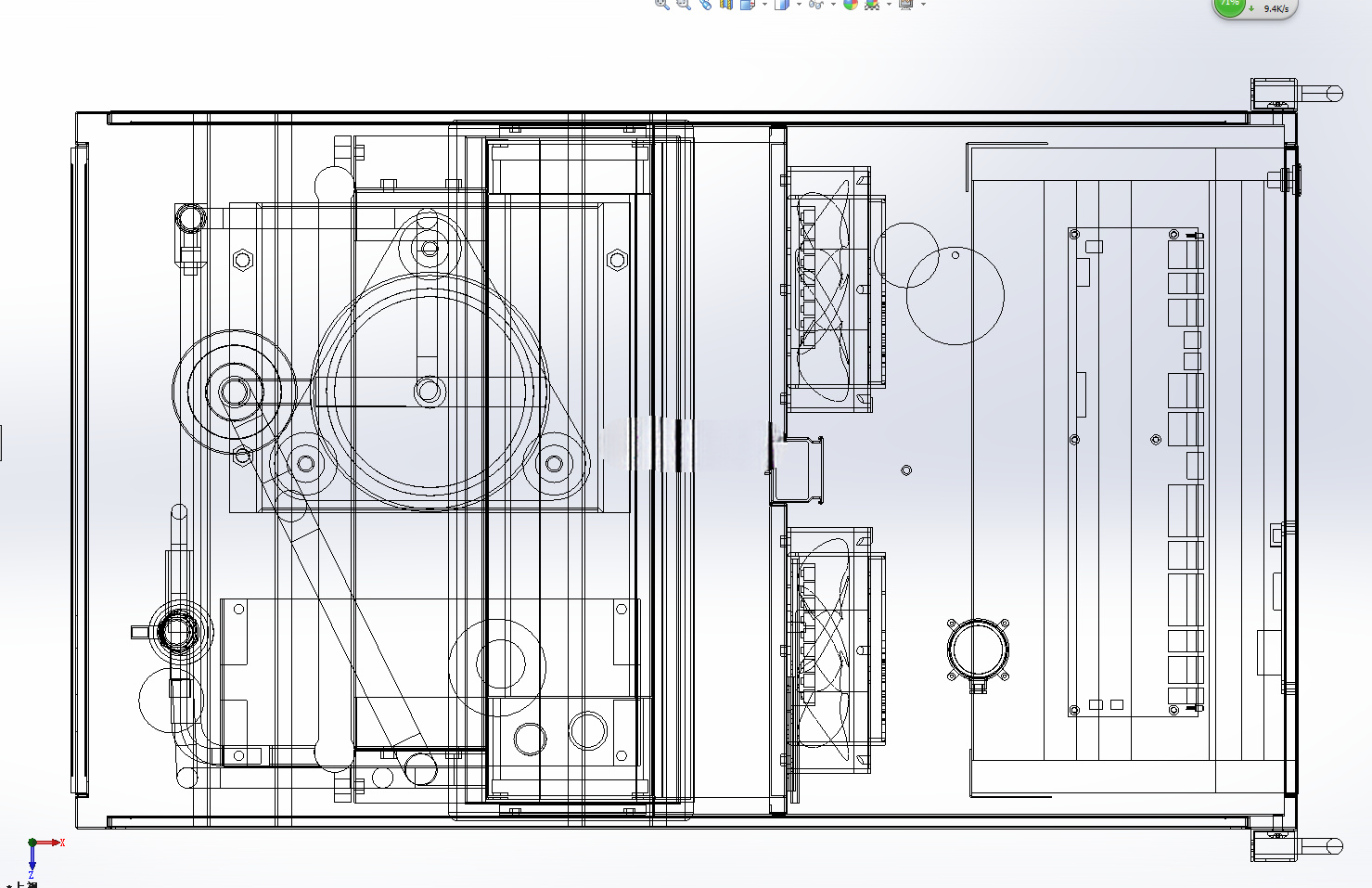

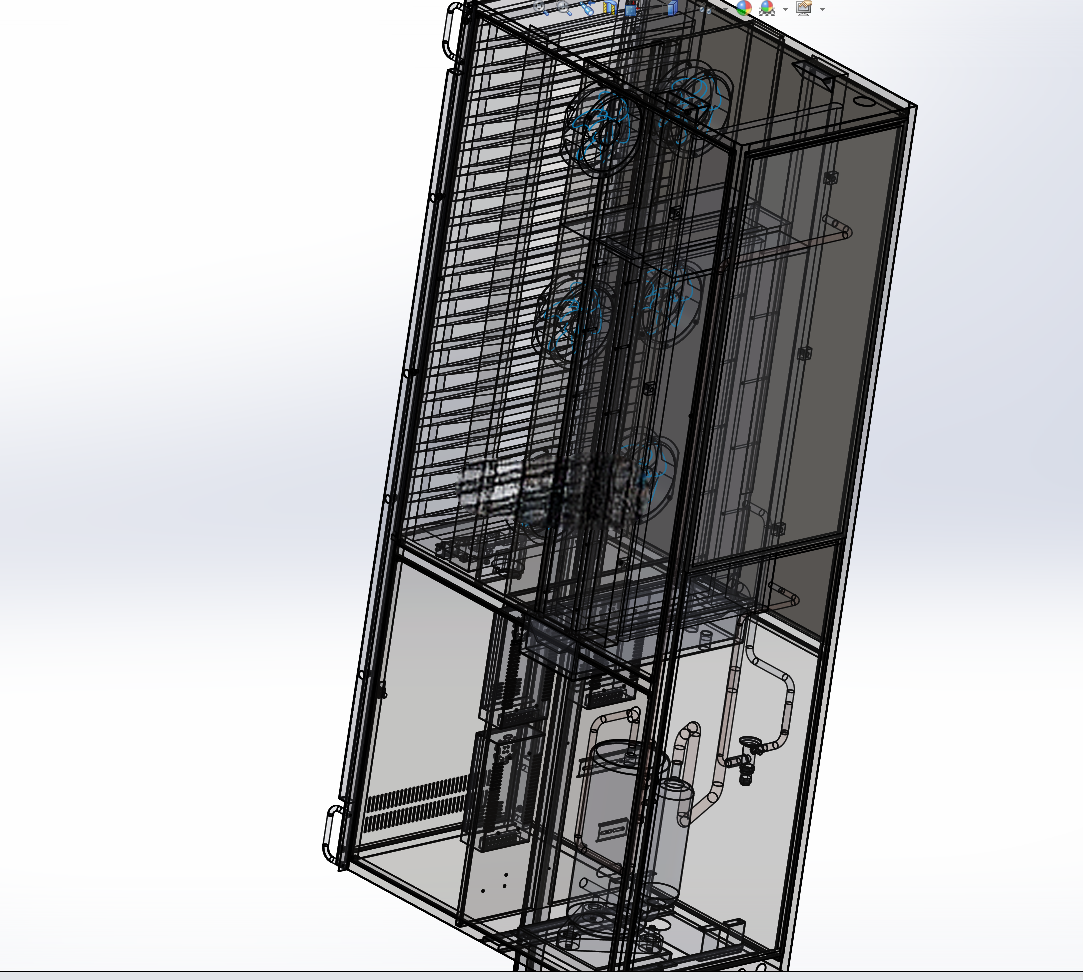

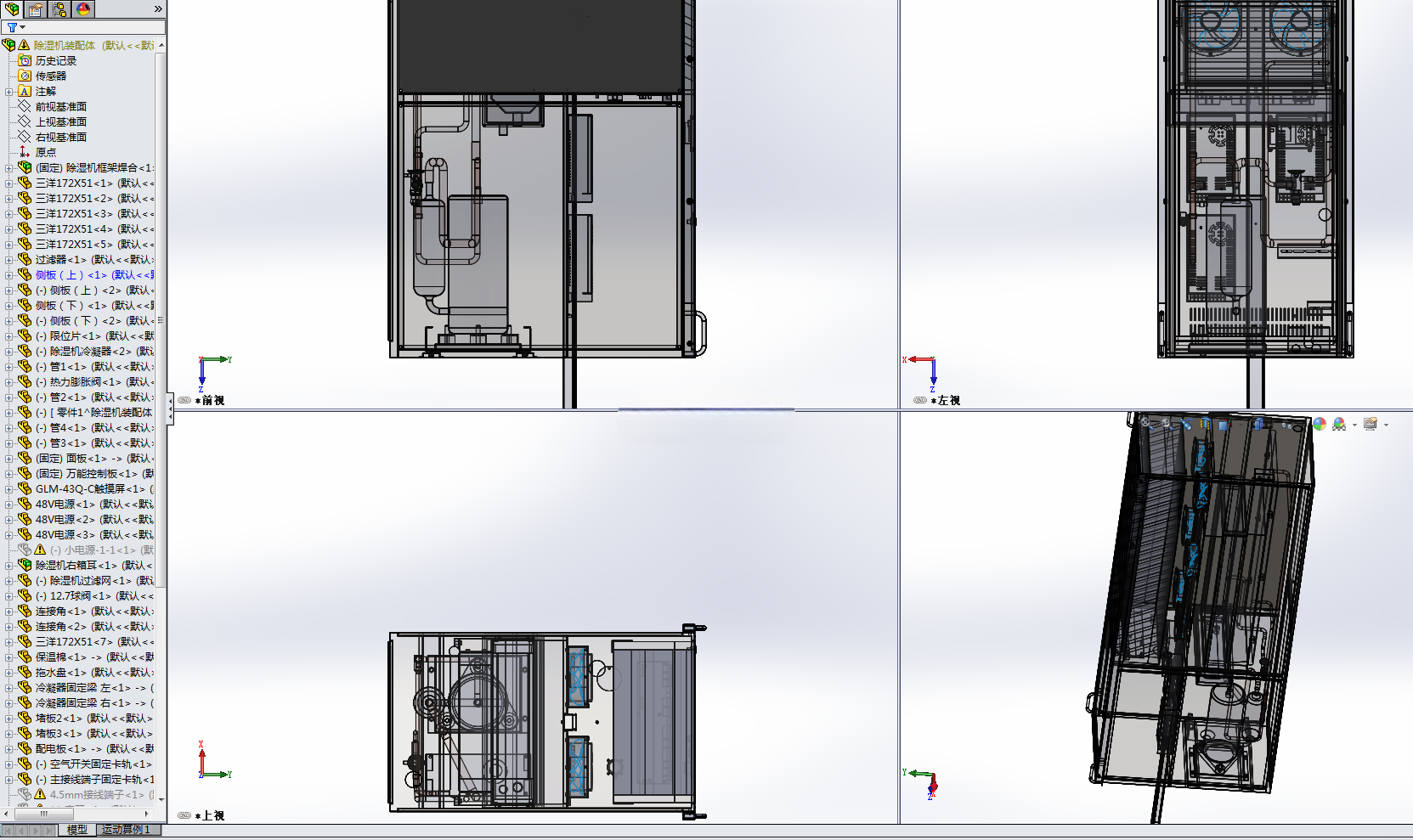

　　在精密电子制造车间、药品仓储库房、食品加工烘干工段以及地下工程运维场景中，空气湿度超标与浮尘积聚是长期影响生产安全与产品良率的核心问题，这款集成除尘与除湿功能的一体化设备，正是针对这类复合环境调控需求开发的专用空气处理装备。不同于单一功能的除湿机或除尘装置，该设备在结构设计阶段就将两套功能模块的气流路径做了协同优化，避免了传统分体式设备占用空间大、管路衔接风损高、运维点位分散的问题。从内部结构布局来看，设备采用侧进风、上出风的气流组织形式，进风侧首先设置初效过滤段，拦截空气中粒径较大的浮尘、纤维碎屑等杂质，避免大颗粒杂质进入后续换热段划伤换热翅片，或是附着在冷凝片表面影响换热效率。初效过滤段采用抽拉式安装结构，日常维护时无需拆解设备主体外壳，只需松开侧边的压紧卡扣即可抽出滤网完成更换，适配工业场景下高频运维的实际需求。经过初滤的气流随即进入热交换核心区，该区域采用交错排布的铝制翅片换热结构，配套的压缩机、盛水器组件集中布置在设备下半区，通过减震脚垫与设备主框架连接，降低压缩机运行时的振动传递，减少设备运行的共振噪音。热交换段的冷凝水通过倾斜布置的接水盘汇集后导入下部盛水器，接水盘的倾斜角度经过反复校核，确保冷凝水不会在盘面积聚滋生细菌，盛水器设置了液位触发结构，水位达到阈值后可触发停机保护，避免溢水风险。

　　气流经过冷凝除湿段后，空气中的水分子被冷凝析出，此时干燥气流会经过后段的高效过滤模块，拦截更细微的粉尘颗粒，最终经过风机段加压后从设备上部的出风口排出，完成整个空气处理循环。风机组件采用蜗壳式离心风机，安装位置做了动平衡校准，与设备框架的连接位置加装橡胶减震垫，既保证足够的送风压头，也能控制运行噪音在工业场景允许的范围内。设备的主框架采用折弯钢板拼接结构，所有内部组件的安装位都预留了标准化的安装孔位，电控模块集中布置在设备右侧的独立电控仓内，与气流通道完全隔离，避免潮湿空气、粉尘进入电控仓引发电路故障，电控仓门板设置了密封胶条，防护等级满足工业车间的使用要求。

　　从安装边界来看，设备整体采用立式柜式结构，底部预留了可调式支撑脚，可根据地面平整度调整设备水平度，设备背部预留了与墙面固定的连接孔位，若需要靠墙安装可通过膨胀螺栓完成固定，避免设备被碰撞倾倒。设备侧面预留了冷凝水外接排水接口，若设备需要连续长时间运行，可通过外接排水管将冷凝水直接导走，无需人工频繁倾倒盛水器内的积水。在结构细节设计上，所有内部走线都通过线卡固定在框架内侧的走线槽内，避免走线干涉气流通道，或是被运动部件磨损；换热段与框架之间的缝隙都填充了密封泡棉，减少未经过滤处理的气流从缝隙旁通，保证所有进入设备的空气都经过完整的过滤、除湿流程。

　　针对不同场景的使用需求，设备的控制模块预留了湿度传感器、粉尘浓度传感器的安装位，可根据实时监测的空气参数自动调整压缩机运行功率与风机转速，在满足环境调控要求的前提下降低运行能耗。不同于民用除湿设备的轻量化设计，这款设备的所有结构件都做了刚度校核，外壳钢板厚度满足工业场景下的抗磕碰要求，内部组件的安装固定都采用防松螺丝，避免长期运行后螺丝松动引发组件移位。在气流路径的转弯位置都做了圆弧导流设计，降低风阻的同时减少气流高速冲刷内壁产生的风噪，设备出风口设置了可调式导风板，可根据现场的布风需求调整出风角度，让处理后的干燥洁净空气能够覆盖更大的区域。
