半自动OPP包装机结构设计方案

　　在快消品、日化、小五金等行业的中小批量产品包膜工序中，全自动高速包装线往往存在投入成本高、换型调试周期长的问题，无法适配多规格小批次的生产需求，这款半自动OPP包装机正是针对这类场景开发的实用型设备，可覆盖规则盒状产品的外膜封装作业，适配生产车间零散订单、试产线、中小产能班组的包装需求，无需搭建复杂的配套输送线体，仅需单人操作即可完成上料、包膜、下料的全流程作业，有效平衡了设备投入成本与生产效率之间的矛盾。

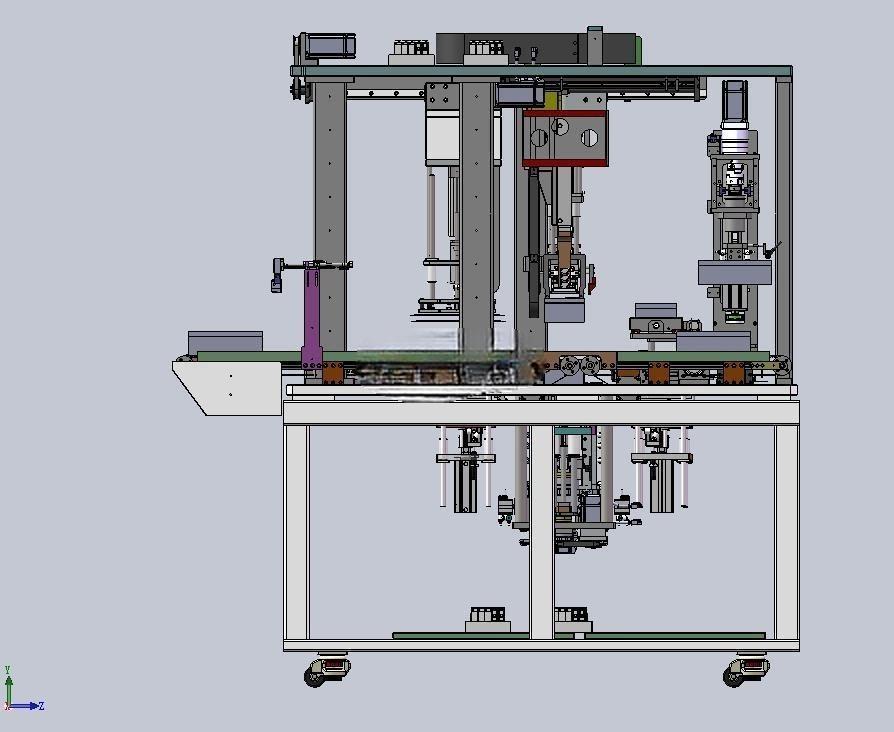

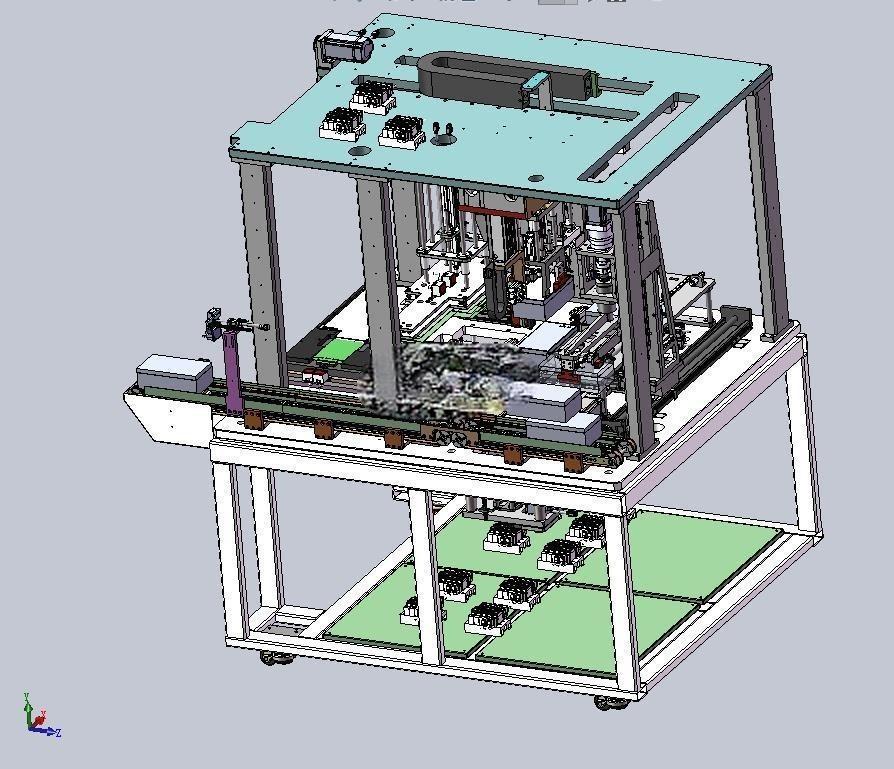

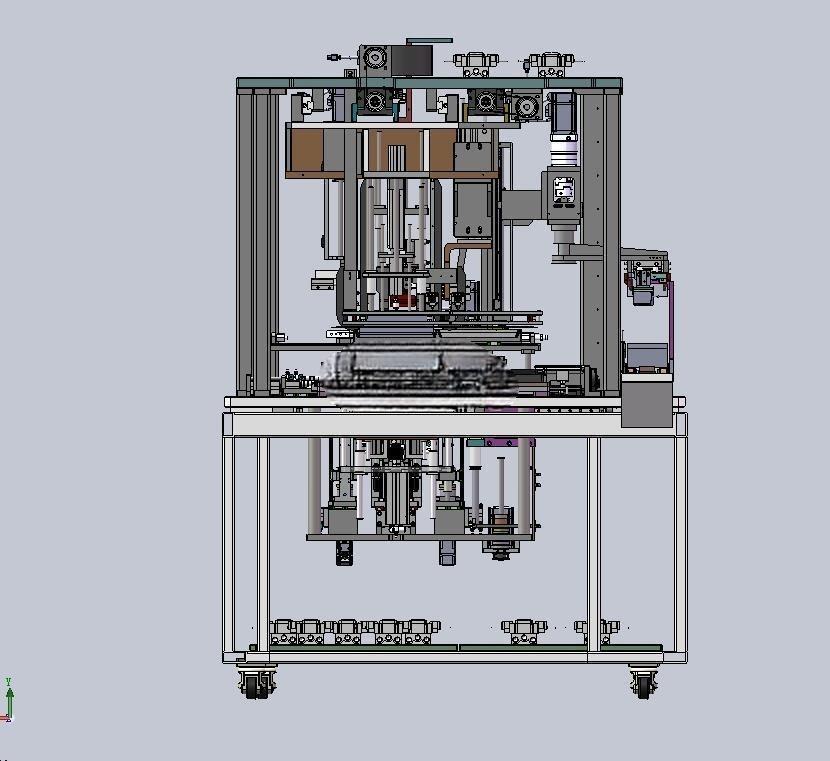

　　从实际作业流程来看，设备采用人工辅助上料的作业逻辑，操作人员仅需手动完成上膜料与待包装盒子的上料放置，后续的定位、包膜、膜料搬运、盒体转移、成品输出工序均由设备自动完成，大幅降低了操作人员的重复劳动强度，相比纯手工包膜作业，包膜一致性、封装平整度都有明显提升，也避免了人工包膜过程中出现的膜料褶皱、对位偏移、封边不齐等常见质量问题。设备整体采用方管焊接机架作为承载基础，底部配置可调脚轮与支撑脚杯，既方便车间内的位置转移，也可在安装定位后通过脚杯调平设备，抵消地面不平整带来的机架形变影响，保障各运动模组的运行精度。

　　结构设计层面，各功能模组采用模块化布局思路，定位模组设置在上料工位后侧，待包装盒体放置到定位工位后，通过侧推与挡停机构完成盒体的精准对位，确保盒体位置与包膜工位的基准完全重合，避免包膜过程中出现偏位。包膜模组集成了膜料牵引、张紧、包覆、热封的相关组件，膜料放卷端设置阻尼张紧结构，可根据膜卷直径变化自动调整张紧力，避免膜料拉扯变形或者松垮偏移，包覆过程中通过多组导向压条将OPP膜平整贴合在盒体表面，封边工位采用恒温热封组件，封边温度可根据膜料厚度与材质调整，保障封边牢固度的同时避免烫坏膜料。搬运膜料模组与搬运盒子模组均采用直线导向副搭配驱动元件的结构，运动行程经过精准核算，既满足不同尺寸盒体的搬运需求，也尽可能压缩无效行程，缩短单工位作业节拍，提升整体运行效率。成品下料模组设置在设备末端，完成包膜的成品会被自动推送至下料工位，操作人员可直接取走成品放置到周转箱中，无需伸手进入设备作业区域，兼顾操作安全性与作业便捷性。

　　从安装边界来看，设备整体结构紧凑，机架主体的长宽尺寸控制在中小设备范畴，无需占用大面积车间场地，对车间层高也无特殊要求，常规生产车间的标准层高即可满足安装需求，设备的气源、电源接口均设置在机架后侧下部，布线布管可沿机架走线槽规整布置，避免管线外露影响操作或者带来安全隐患。各模组的安装位置均预留了调试与维护空间，日常保养时可直接对导向部件加注润滑脂、检查热封组件的损耗情况，无需大范围拆解设备结构，降低了后期维护的难度与时间成本。设备的自动化程度设置贴合中小产能需求，没有冗余的功能配置，所有结构设计都围绕包膜作业的核心需求展开，各运动部件的动作逻辑经过实际量产验证，运行稳定性有充足保障，可长时间连续作业，不会因为复杂的功能集成提升设备的故障概率，对于需要控制设备投入成本、同时对包膜质量有一定要求的生产场景来说，是实用性较强的包装作业设备。
