全自动包装盒分离设备结构设计方案

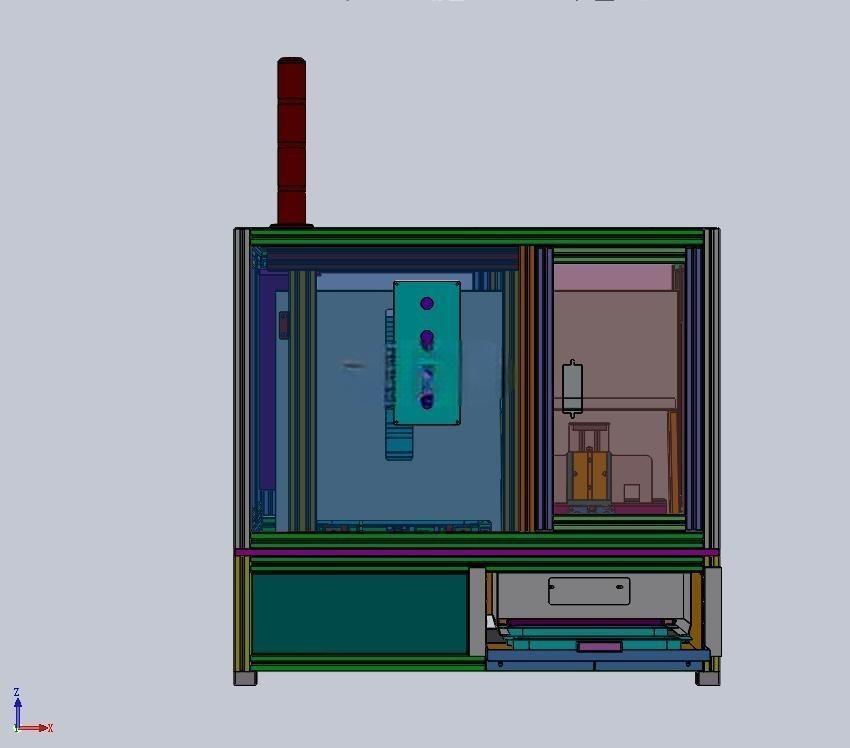

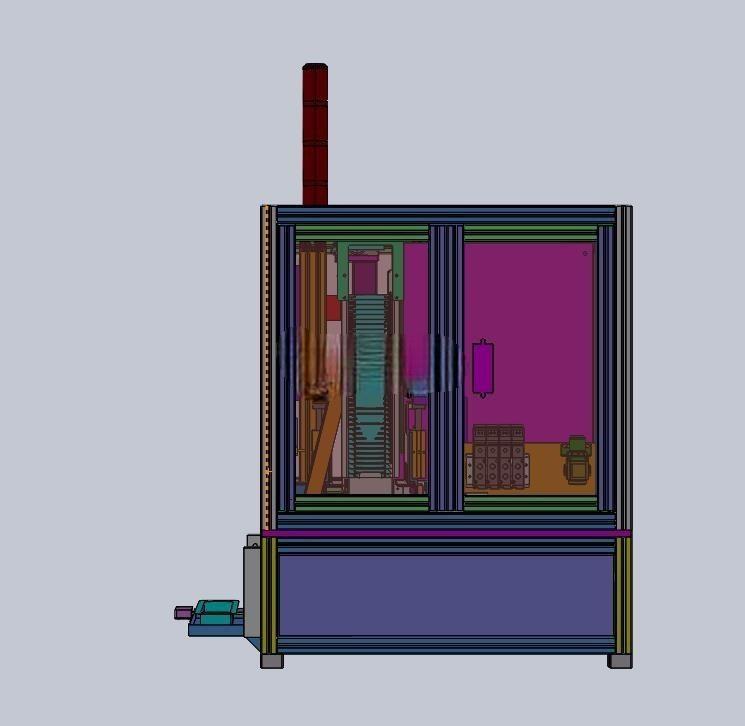

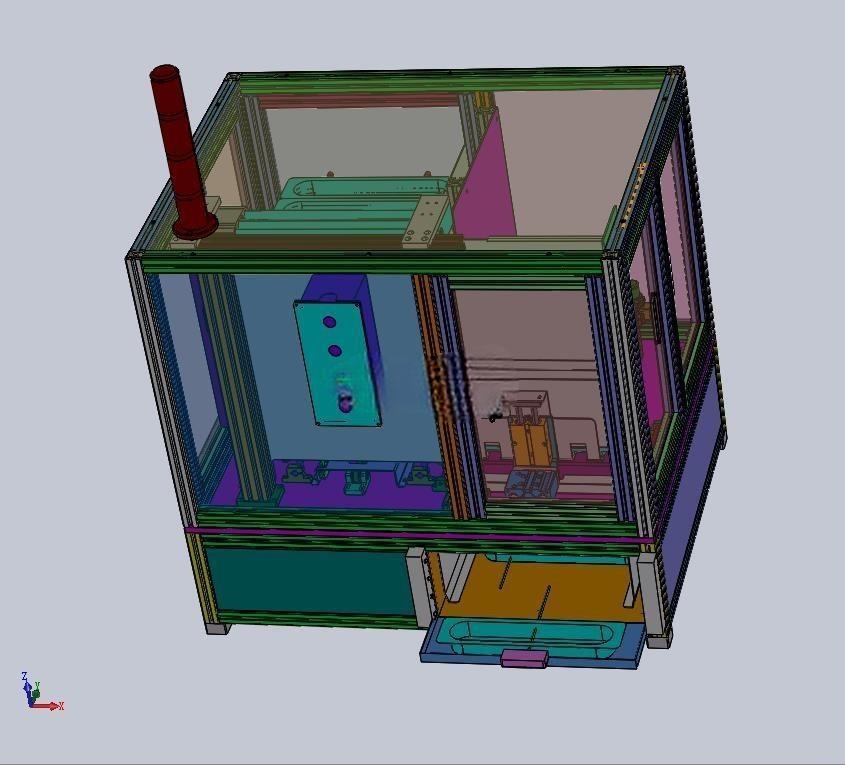

　　在快消品、食品、医药等行业的后端包装产线中，包装盒的上料分料环节长期存在人工分拣效率低、叠盒卡料、分料精度不足的痛点，这款全自动包装盒分离设备正是针对该类场景开发的专用分料机构，可直接嵌入现有包装流水线，替代人工完成叠放包装盒的逐片分离与有序送料，适配纸盒、瓦楞盒等多种常见包装材质的分料作业。设备整体采用铝型材框架搭建外护结构，底部设置可调脚杯作为安装支撑，安装时需预留左右侧各300mm的维护操作空间，前方预留500mm的接料输送对接空间，后方预留200mm的走线与排风空间，整机高度适配常规包装产线750-850mm的作业台面高度，无需额外搭建增高台即可完成产线对接。

　　从功能实现逻辑来看，设备核心作业单元分为分离执行区、接料过渡区、导向限位区三个模块，分离板作为核心执行部件，采用耐磨POM材质加工，表面做磨砂防滑处理，工作时通过间歇式抬升与推送动作，将叠放料仓内最底层的包装盒逐片分离送出，避免多盒连出的卡料问题；接料板设置在分离板出料端，采用倾斜15°的导料结构，表面贴附防静电胶皮，减少包装盒滑落过程中的剐蹭与静电吸附问题，保证分离后的包装盒平稳过渡到下游输送工位；导向板组件分布在料仓两侧与出料通道位置，采用可调节式腰孔安装结构，可根据包装盒的长宽尺寸快速调整导向间距，适配不同规格包装盒的分料需求，调整范围覆盖常规100-400mm长度、80-300mm宽度的纸盒规格。

　　设计过程中重点考虑了料仓的储料容量与补料便捷性，料仓区域设置在设备上部，采用开放式上料结构，单次可堆叠存放200-300个常规厚度的包装盒，补料时无需停机即可直接从上方放入叠放的包装盒，减少产线停机等待时间；设备侧面设置双开透明防护门，既可以观察内部分离机构的运行状态，也能在出现卡料故障时快速打开门体进行清理，防护门采用磁吸式闭合结构，无需额外锁具即可完成固定，日常维护操作便捷。驱动部分采用伺服电机搭配同步带传动的结构，分离动作的推送行程、抬升高度均可通过参数调整适配不同厚度的包装盒，针对厚度1-5mm的常规纸盒，分离节拍可稳定达到每分钟60-80片，分料准确率可达99.5%以上，有效避免人工分料时的错分、漏分问题。

　　设备的电气控制单元集成安装在机架下部的电气仓内，走线全部采用线槽规整布置，外部预留标准IO通讯接口，可直接与下游的装盒机、封盒机、贴标机等设备进行信号联动，实现整线的协同作业，无需额外增加中转控制模块。在结构细节处理上，所有与包装盒接触的部件均做倒圆角处理，避免尖锐棱角刮花包装盒表面，影响成品外观质量；机架底部的脚杯可调节高度范围为±50mm，可适配不同地面平整度的安装场景，保证设备运行时的水平度，减少运行过程中的振动与噪音；设备顶部设置排风接口，可对接车间中央排风系统，将设备运行过程中产生的少量纸屑与静电及时排出，避免纸屑堆积在传动部件内造成机构卡滞。从实际应用反馈来看，该设备可有效降低包装产线的人工投入，单台设备可替代2-3名分料作业人员，同时分料稳定性远高于人工操作，可适配24小时连续作业的产线需求，针对不同行业的包装盒特性，仅需调整导向板间距与分离动作参数即可快速切换生产规格，换型时间不超过10分钟，具备较强的产线适配能力。
