车门密封导槽多工位缺口冲切设备结构

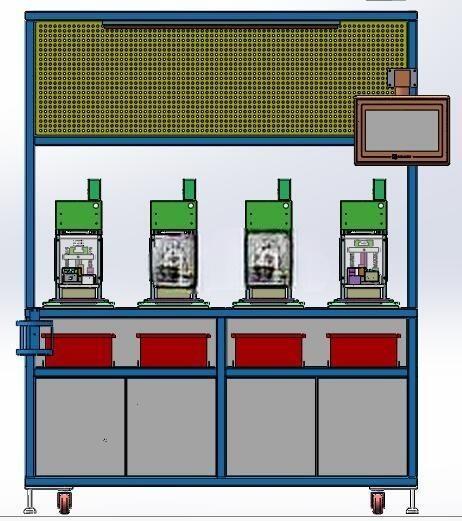

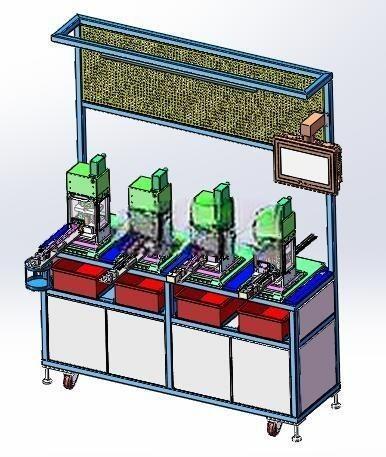

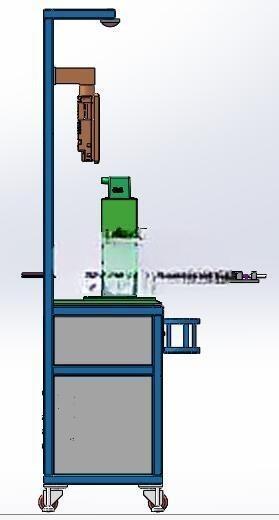

　　这套冲切设备主要面向汽车密封条生产环节的密封导槽缺口加工工序，在汽车零部件装配线的配套加工场景中，密封导槽作为车门密封系统的核心部件，需要在指定位置冲切出匹配装配卡扣、对接转角的缺口结构，传统单工位冲切设备单次仅能完成单道缺口加工，需要多次装夹定位，容易出现定位偏差导致缺口位置度超差，无法满足整车密封件的装配公差要求，这套多工位结构的设备正是针对该痛点设计。设备整体采用台式机架布局，底部配置可调脚轮与支撑脚，兼顾工位转移的便利性与作业时的结构稳定性，机架主体采用铝型材搭建框架，下部设置储物柜体用于存放备用模具、工装检具与作业工具，上部台面作为作业区域，台面上方设置防护网罩与操作提示屏，兼顾作业安全防护与工艺参数、作业指引的展示需求。

　　设备采用后定位的装夹逻辑，待加工的密封导槽从设备前端送入工位后，靠后侧的定位基准块完成长度方向与型面方向的定位，避免软质密封件装夹时出现偏移、翘曲的问题，适配橡胶类软质密封件的加工特性——这类密封件材质偏软，装夹时如果采用侧压或者前定位的方式，很容易因为挤压变形导致冲切位置偏移，后定位的方式可以让工件定位基准与冲切刀口的位置保持固定，不受工件送料时的轻微形变影响。台面上共设置四个独立的冲切工位，每个工位可独立安装对应不同缺口规格的冲切模具，作业时可根据加工需求切换对应工位的模具，无需反复拆装更换模架，可在一次装夹后完成多道不同规格缺口的冲切作业，大幅减少软质工件多次装夹带来的累积误差，也能提升单批次工件的加工效率。冲切执行机构采用上下模对切的刀口结构，上模连接驱动单元完成下压冲切动作，下模固定在台面上作为刀口支撑与工件承托，冲切时上下模的刀口精准贴合，利用剪切力完成密封导槽的缺口冲切，避免软质材料冲切时出现毛边、撕裂、缺口变形的问题，保证冲切后的缺口边缘整齐，尺寸精度满足后续装配要求。每个工位下方配置独立的废料收集盒，冲切产生的橡胶废料可直接落入盒内，避免废料散落台面影响作业精度，也方便定期清理作业区域。设备的气路、线路均沿机架铝型材的内置槽路排布，外部无裸露管线，避免作业过程中管线剐蹭工件或者影响操作人员操作，也能降低管线积尘、被工件剐蹭破损的风险。

　　从安装边界来看，设备整体长度适配四工位的排布需求，宽度满足操作人员站在设备前侧完成上下料操作的作业空间要求，高度适配站立作业的人机工程学尺寸，无需额外搭建高台或者地坑，可直接放置在车间平整地面上，调整底部支撑脚水平后即可投入使用，对安装场地的要求较低，适合密封条生产车间的流水线旁离线加工，也可适配小批量多规格的密封件定制加工场景。在结构设计上，这套设备的模架安装接口采用通用化设计，不同规格的冲切模具只要匹配安装接口尺寸即可快速换装，无需对设备主体结构进行改造，模具的固定采用快拆式压块结构，更换模具时无需拆卸大量紧固件，可缩短换模调试的时间，适配多品种小批量的生产需求。

　　定位基准块采用可微调结构，可根据不同规格密封导槽的型面尺寸调整定位面的位置，保证不同批次、不同截面规格的工件都能获得精准的定位基准，避免因为工件截面公差导致定位偏差。冲切工位的驱动单元行程设置了可调限位结构，可根据不同厚度、不同材质的密封件调整冲切下压行程，既保证刀口完全切断工件，也避免行程过大导致刀口磕碰损伤，延长模具的使用寿命。设备的操作按钮设置在每个工位的前侧，操作人员可在上下料完成后单手触发对应工位的冲切动作，操作路径短，符合作业动作的人机工程要求，同时每个工位都配置了安全光栅，当操作人员的手部进入冲切危险区域时，设备会自动停止冲切动作，避免安全事故发生。这套结构里的多工位排布逻辑、软质工件后定位设计、通用化模架接口、废料收集结构都具备较高的参考价值，可直接借鉴到其他软质型材的冲切、裁切类设备设计中，尤其是针对橡胶、塑胶类软质工件的加工工装设计，后定位的装夹方式能有效解决软质工件装夹变形的问题，多工位并行的布局也能在不增加设备占地面积太多的前提下，大幅提升加工效率，减少工件周转的次数。
