双工位产品探针性能检测设备结构设计

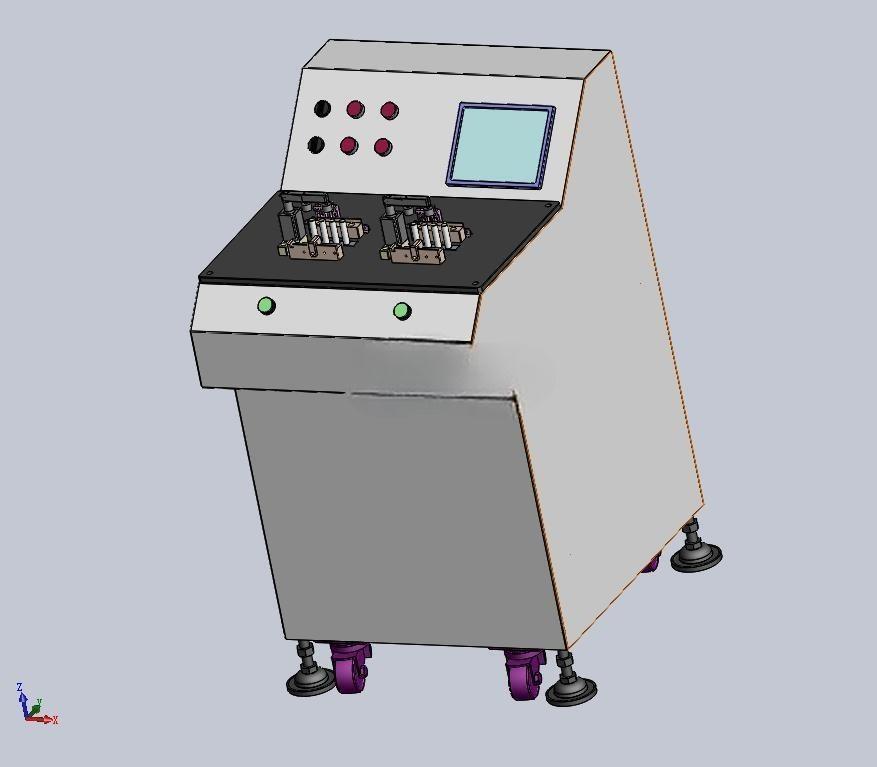

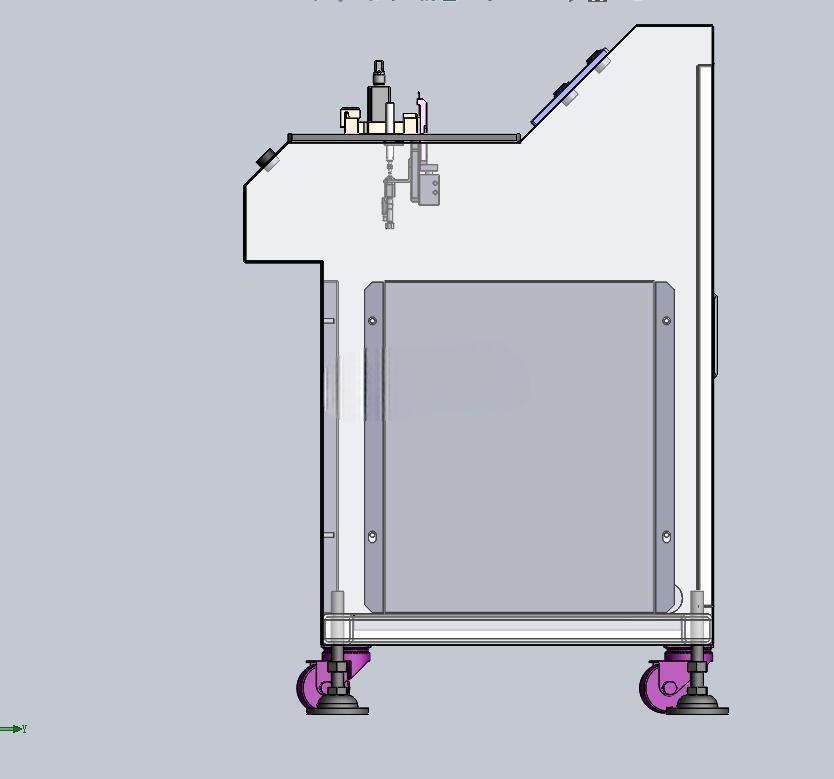

　　这套探针测试设备主要面向消费电子零部件、小型精密五金件、接插件类产品的出厂电性能、导通性检测工序，在3C电子制造、精密连接器生产车间的产线终检工位、来料抽检环节都有广泛适配空间，可替代传统人工手持探针逐点检测的作业模式，解决人工检测漏检率高、测试压力不一致导致的探针损伤、检测数据无法追溯的实际生产痛点。设备采用立式框架式结构布局，底部配置带刹车的万向脚轮与可调支撑脚组合，脚轮满足车间内跨工位转场移动需求，可调支撑脚在设备就位后可旋出接地，抵消地面不平整带来的框架晃动，保证上部测试工位的对位精度，支撑脚调节行程预留50mm余量，可适配车间环氧地坪、水磨石地面等不同平整度的安装场景，设备整体占地宽度控制在800mm区间，深度650mm，总高度1650mm，可直接嵌入现有产线的检测工位间隙，无需对原有产线布局做大规模改造。

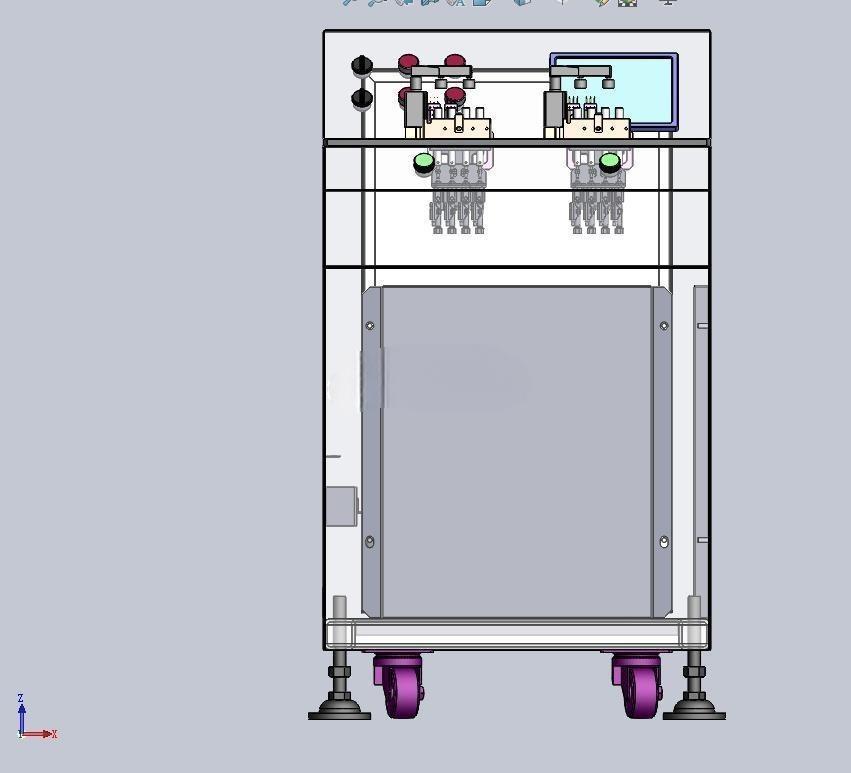

　　上部测试区域采用双工位并行设计，两套独立的测试模组对称布置在框架上部台面，每个工位配置独立的旋压气缸驱动模组，气缸垂直安装在工位安装板上，活塞杆端连接探针安装板，探针安装板上可根据待测产品的触点分布定制探针排布，旋压气缸的下压行程设置有硬限位与缓冲胶垫，硬限位用于控制探针下压的最终位置，保证探针与产品触点的压入量稳定在0.8-1.2mm的合理区间，既避免压入量不足导致的接触不良测试误判，也防止压入量过大造成探针弯折、产品触点压伤，缓冲胶垫则用于吸收气缸下行末端的冲击，延长探针的使用寿命。

　　每个工位旁侧配置独立的启动按钮与状态指示灯，操作人员将待测产品放入治具定位槽后，按下对应工位的启动按钮，气缸自动下行完成探针压合，测试信号通过探针线束传输到侧部安装的触控显示屏内，测试完成后气缸自动抬升，状态指示灯通过绿红颜色区分合格与不合格品，双工位设计可实现一个工位测试时，操作人员在另一工位完成上下料动作，将设备的等待空耗时间压缩到最低，单工位测试节拍可控制在3秒以内，相比单工位设备作业效率提升近一倍。

　　设备中部设置封闭的电气安装舱，舱门采用可拆卸式钣金结构，内部预留PLC安装位、接线端子排安装槽、气源处理三联件安装空间，气源处理件可对输入压缩空气做过滤、调压处理，保证气缸工作压力稳定在0.4-0.6MPa区间，电气舱与上部测试区域做分隔设计，避免测试过程中产生的碎屑、灰尘落入电气舱内造成线路接触不良。上部框架外围预留透明亚克力防护罩的安装孔位，可根据车间安全管理要求加装防护罩，防止测试过程中人员误触下压的探针模组，同时不影响操作人员观察工位的运行状态。治具部分采用快换式设计，治具板通过定位销与台面连接，更换不同产品型号时仅需更换对应治具板、调整探针安装板的探针位置即可，无需对设备主体结构做改动，可兼容同系列不同尺寸规格的小型产品检测需求，设备的气路走线全部沿框架铝型材的内槽布置，外部无裸露管线，既避免车间作业过程中管线被剐蹭脱落，也让设备整体外观更规整，维护时可直接拆开型材侧盖梳理线路，降低后期维护的走线梳理难度。
