工业产品成像视觉检测大平台结构设计

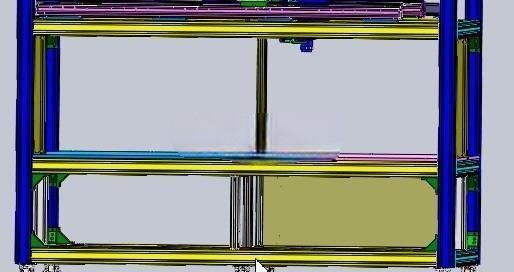

　　在消费电子、汽车零部件、精密五金等离散制造领域，产线末端的外观缺陷检测、尺寸精度核验环节，长期依赖人工目视筛查，不仅检测效率受人员疲劳度影响波动极大，漏检、错检率也难以稳定控制在质量管控要求范围内，成像视觉检测大平台正是为适配这类批量检测场景开发的通用型承载设备。整套设备的框架主体采用工业铝型材拼接搭建，型材选型兼顾整体刚性与后期改造成本，底部配置带刹车的万向脚轮与可调支撑脚组合，既可以满足车间内跨工位转场移动的需求，到位后旋转支撑脚即可将设备牢牢固定在地面，抵消检测过程中相机移动带来的微小振动，避免成像出现拖影、虚焦问题。

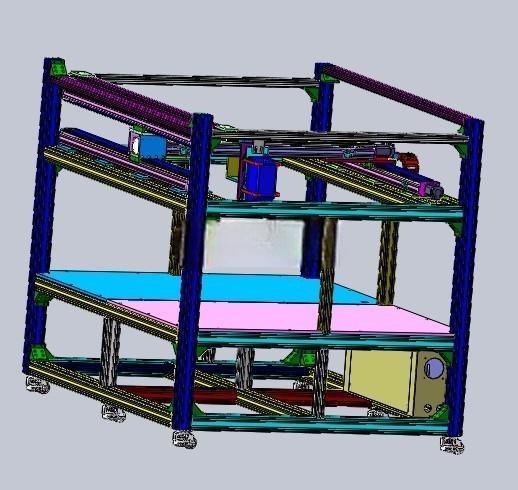

　　设备下部设置独立的控制柜安装腔体，腔体采用钣金门板封闭，既可以将PLC、光源控制器、伺服驱动器等电气元件与上部检测区域做物理隔离，减少车间粉尘、切削液雾气对电气元件的侵蚀，也能避免布线外露带来的安全隐患，门板上预留散热格栅，保证电气元件长时间运行时的热量可以顺利散出。上部的检测作业区域采用双层框架布局，下层为固定的工件承载平台，平台台面预留T型槽安装位，可以根据待检测产品的外形尺寸快速更换仿形定位工装，不管是小型的电子接插件，还是尺寸稍大的汽车注塑零部件，都可以通过更换工装实现快速适配；上层为可移动的视觉相机安装框架，框架通过直线导轨与伺服传动组件连接，可沿着平台长度方向做匀速往复运动，单趟行程即可覆盖整个工件承载区域的检测范围，相比传统的固定相机多工位布局，这种移动相机的设计可以大幅减少相机的配置数量，降低整套检测系统的硬件成本，同时也避免了多相机标定带来的调试复杂度。

　　框架上的相机安装位设计成可调节结构，垂直方向的安装高度可以根据待检测产品的高度、相机焦距参数灵活调整，水平方向也预留了多个安装孔位，可根据检测需求同时加装多个不同角度的相机、环形光源或者条形光源，满足平面缺陷检测、侧面轮廓检测、字符识别等不同的视觉检测需求。平台侧边设置走线拖链，相机、光源的线缆全部内置在拖链内部，随移动框架往复运动时不会出现线缆拉扯、磨损的问题，延长电气线路的使用寿命。在设备的安装边界设计上，整体宽度控制在常规车间通道的通行宽度范围内，长度可根据产线的检测节拍需求做模块化拓展，对接产线时既可以作为独立的离线检测工位使用，也可以在平台两端加装对接输送线，实现在线全检。

　　设备的操作面板设置在框架侧方的人体工程学高度位置，操作人员无需弯腰即可完成参数调整、检测启动等操作，平台上部的外围框架预留了安全光栅安装位，后期加装安全防护组件后，一旦有人员肢体伸入检测区域，设备会立即停止移动框架的运行，避免机械伤害风险。从结构设计的细节来看，所有铝型材的拼接位置都采用内置角件连接，外部没有突出的螺丝棱角，避免人员走动时磕碰，平台的承载台面做了阳极氧化处理，耐磨性能优异，长期放置工件也不会出现台面刮花、锈蚀的问题。移动框架的传动组件采用同步带传动搭配线性导轨导向，运行噪音低，定位精度可以满足视觉检测的位置重复精度要求，不会因为运行位置偏差导致相机拍摄视野偏移。这套平台的结构设计没有针对某一类特定产品做专属定制，而是采用通用化、模块化的设计思路，结构工程师在做同类视觉检测设备开发时，可以直接在这套基础框架上调整尺寸、增减功能组件，大幅缩短非标设备的设计开发周期，减少重复建模的工作量，框架上预留的各类安装孔位也可以兼容市面上绝大多数主流品牌的工业相机、光源、传动组件，不需要额外做打孔、焊接等二次加工，降低生产装配的难度。
