车门密封条TPV飞切裁断收料生产线结构

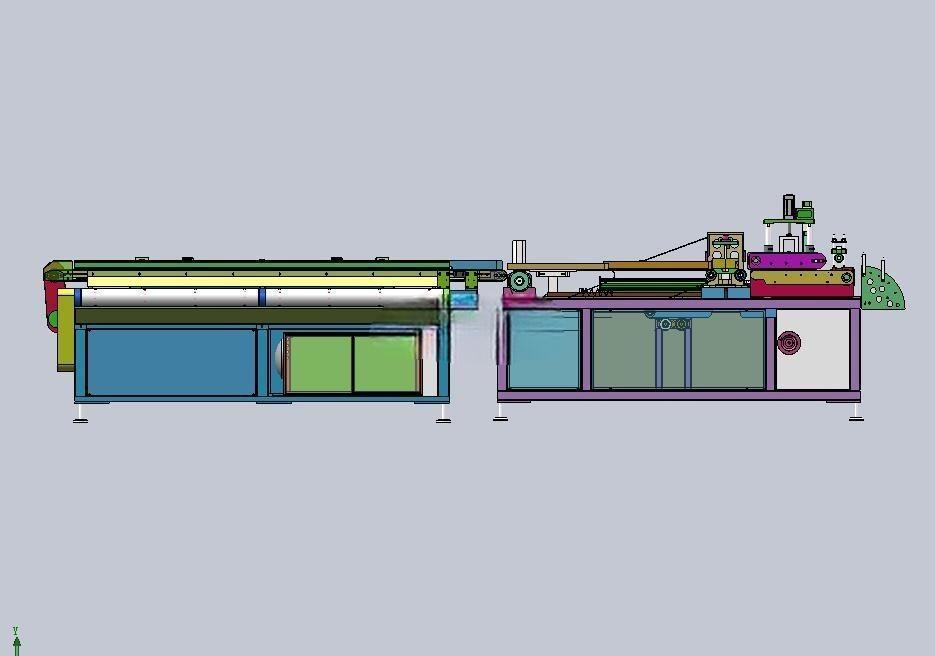

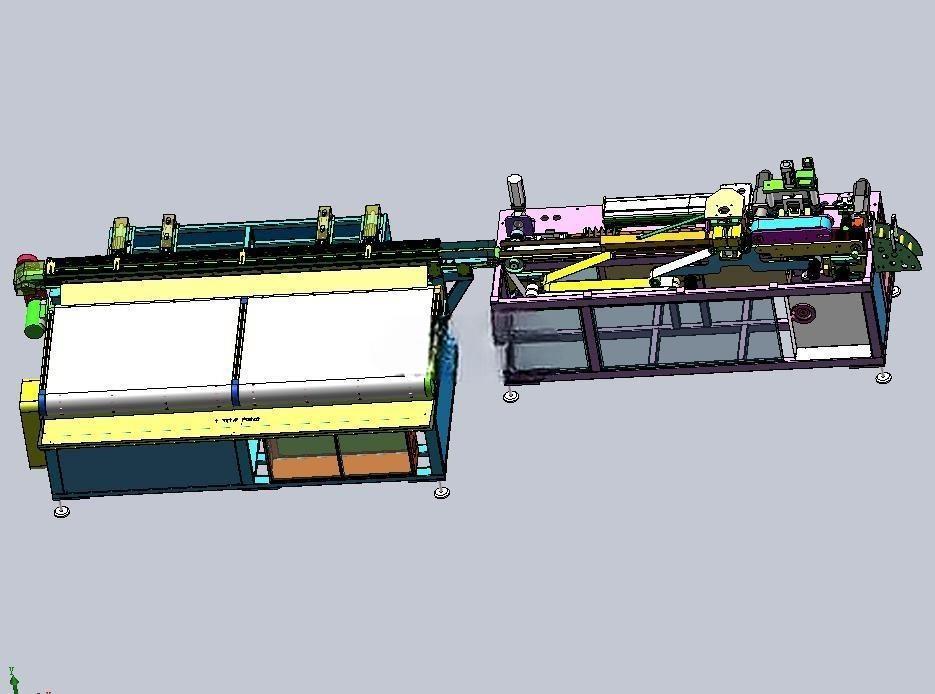

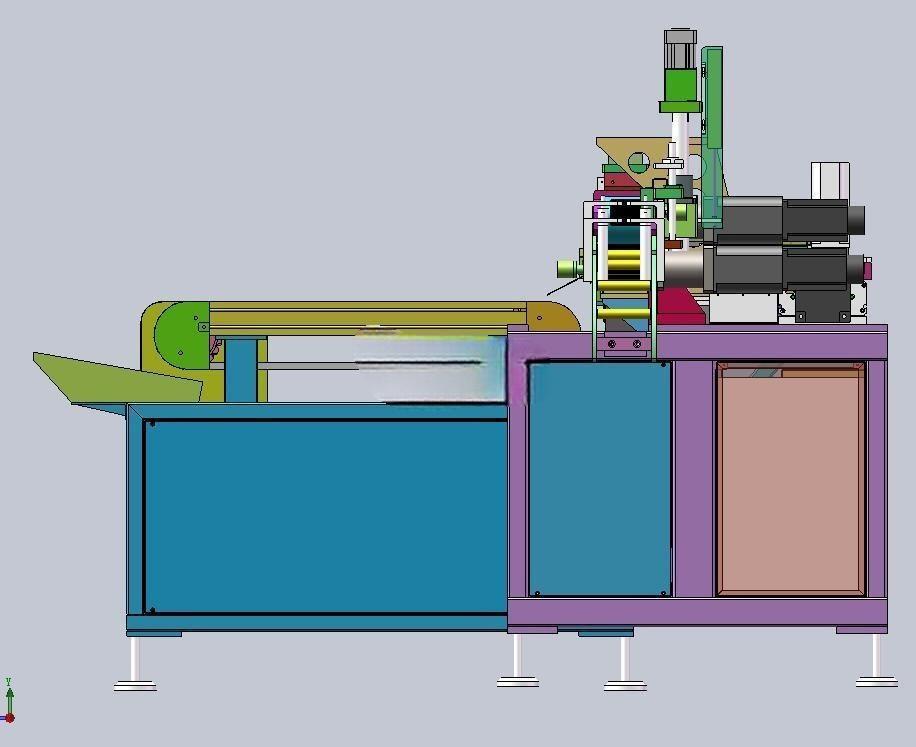

　　这套设备面向汽车密封条生产环节的后段裁切收料工序，适配TPV材质车门密封条的在线连续加工需求，可直接对接前端挤出生产线，完成密封条的定长裁切、有序收料全流程作业，替代传统人工定长裁切+人工码放的作业模式，解决人工裁切长度误差大、切口不齐、收料杂乱导致的后续装配适配性差等问题，在汽车密封件生产车间、橡塑制品加工产线中可直接嵌入现有挤出产线布局，无需对原有前段挤出设备做大幅改造。设备整体采用分体式模块化布局，分为入料牵引单元、飞切裁断单元、收料输送单元三个独立模块，各模块通过统一的机架基准面定位拼接，安装时可根据车间实际场地宽度调整模块间的对接间隙，整体占地长度适配常规12米以内的产线预留空间，机架底部配置可调脚杯，可完成±15mm范围内的高度调节，适配不同高度的前段挤出设备出料口高度，避免密封条进料时出现弯折应力导致的裁切尺寸偏差。

　　入料牵引机构采用上下双皮带夹持输送结构，配合多组从动滚简做导向支撑，皮带表面做防滑纹理处理，夹持压力通过侧边的调节螺杆做无级调整，既保证TPV密封条输送过程中不出现打滑移位，又不会因压力过大导致密封条表面出现压痕变形，牵引驱动采用伺服电机配减速机的传动方案，输送速度可在0-30m/min范围内无级调整，可匹配不同挤出速度的前段产线，牵引机构入料端配置导向挡条，可根据密封条的截面宽度调整挡条间距，适配不同规格的车门密封条进料导向，避免进料偏移导致的裁切位置偏差。

　　裁断单元采用气缸驱动刀片冲切的飞切结构，裁断动作执行时裁断机构可随密封条做同步同向移动，移动速度与牵引输送速度保持一致，实现动态下的零停顿裁切，避免静态裁切时密封条出现堆料、拉扯变形的问题，裁切刀片采用高速钢材质，刃口做斜角研磨处理，裁切时可保证TPV材质切口平整无毛刺，无粘连飞边，裁断单元的定长检测采用旋转编码器配合计数轮的方案，计数轮紧贴密封条表面，实时采集输送长度数据，当长度达到设定值时触发裁断动作，定长误差可控制在±0.5mm以内，满足汽车密封条的装配尺寸精度要求，裁断机构的刀片安装座做快拆设计，更换刀片时无需拆解整个裁断机架，可缩短设备维护换型的停机时间。收料单元采用皮带输送结构配合接料盘组，裁切完成的密封条随输送皮带移动至末端后，依次滑入对应分格的接料盘内，接料盘可根据裁切后的密封条长度调整分格间距，避免不同长度的密封条出现混放，输送线的驱动与牵引机构做联动控制，裁切动作触发时输送线同步做间隔送料，保证每段裁切后的密封条都能准确落入接料盘对应位置，收料端还配置了定长挡料机构，可对长度较长的密封条做末端导向，避免密封条因自身挠曲出现出料歪斜的问题。

　　整套设备的结构设计做了充分的维护便利性考量，所有传动部位的轴承座都采用外置式安装，日常加注润滑脂时无需拆解设备护罩，电气控制元件全部集中安装在机架侧部的电控箱内，布线沿机架内部的线槽规整排布，既避免生产过程中橡塑碎屑落入电气元件导致的故障，也方便后期检修时的线路排查，设备的所有外露旋转部位都配置了透明亚克力防护挡板，既不影响日常运行时的状态观察，也能避免操作人员误触旋转部件引发安全风险。在实际选型适配时，可根据所生产密封条的最大截面尺寸调整牵引机构的皮带间距、裁断气缸的行程参数，无需改动整体机架结构，可覆盖绝大多数常规车型的车门TPV密封条裁切收料需求，设备运行时的噪音控制在75分贝以内，符合车间生产的职业健康噪音要求，各运动部件的动作节拍可通过触控屏做参数调整，换产时仅需输入对应密封条的长度参数、牵引速度参数即可完成换型，无需做复杂的机械结构调整。
