底壳组装视觉检测一体化设备结构设计

　　在消费电子、小型家电零部件的量产环节，底壳作为产品承载内部元器件的基础结构件，其组装精度直接决定后续整机组装的良率与产品可靠性，传统人工组装底壳的模式，不仅需要大量操作人员重复完成对位、压合、外观检查工序，长期作业下人员疲劳会带来组装错位、漏装、外观瑕疵漏检等问题，且人工操作的节拍一致性差，难以匹配高速产线的产能需求，这款集成组装与视觉检测功能的一体化设备，正是针对这类底壳组装工序的痛点开发，可直接嵌入现有零部件组装产线，替代人工完成底壳的全流程组装与质量检测作业。

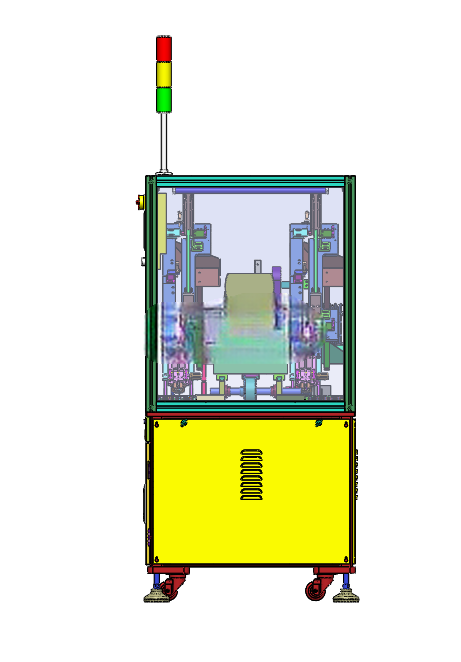

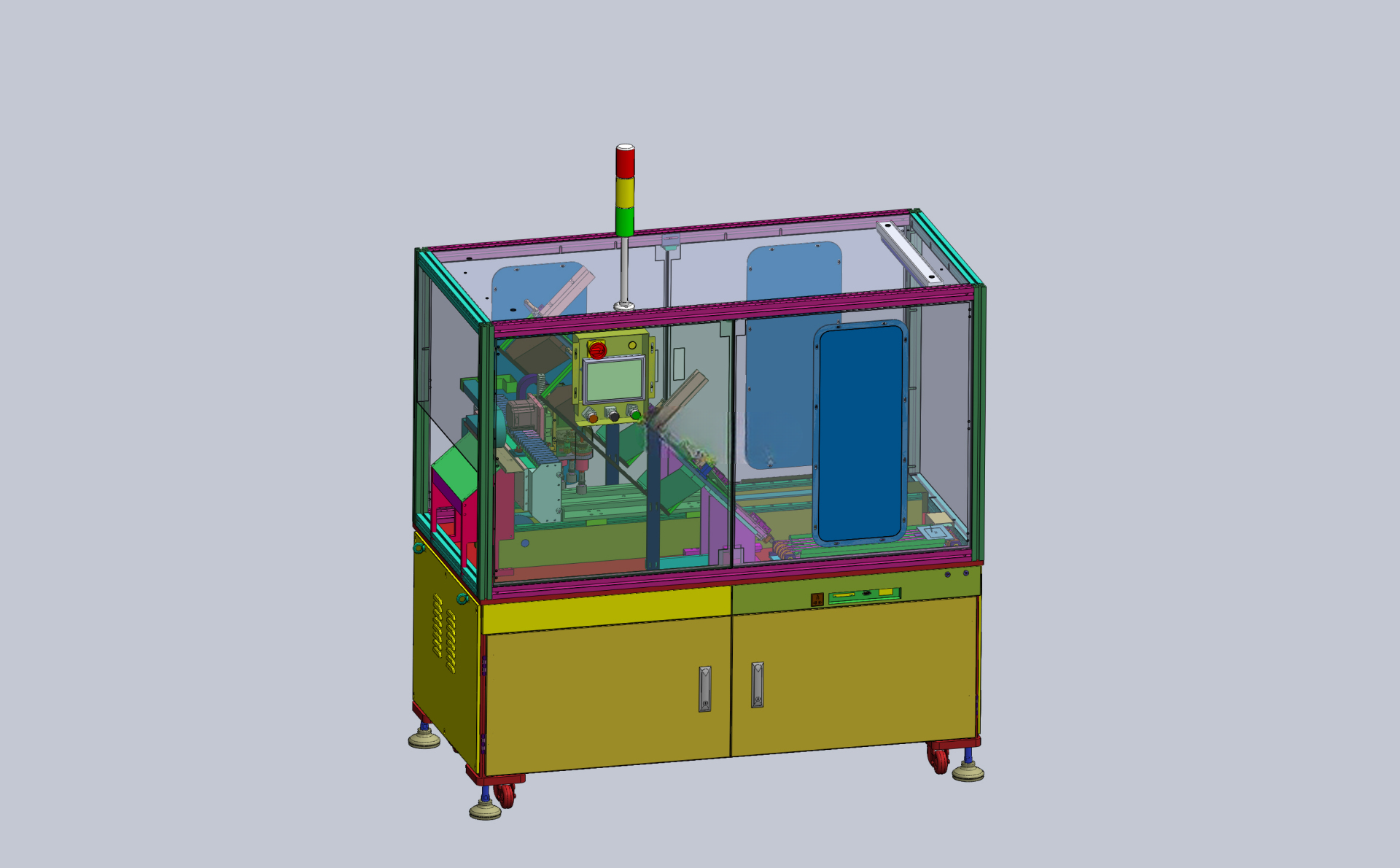

　　设备整体采用铝型材搭建外框架，下部为一体式焊接机柜作为承载基座，机柜底部配置可调脚杯与万向脚轮，既可以在设备进场安装时快速调整水平度，抵消车间地面不平整带来的机架形变，也能满足产线调整时的短距离移位需求，机柜正面预留通风格栅，为内部安装的伺服驱动器、IO模块、电源组件提供自然散热通道，避免密闭空间内电气元件长期高温运行缩短寿命。框架上部设置透明亚克力防护围挡，既可以隔绝设备运行时内部机构动作带来的安全隐患，防止操作人员误触运动部件，也能让现场运维人员直观观察内部机构的运行状态，快速排查卡料、错位等异常。设备顶部安装三色警示灯，可通过不同颜色灯光反馈设备运行、待机、故障状态，现场人员无需靠近操作面板即可掌握设备工况。

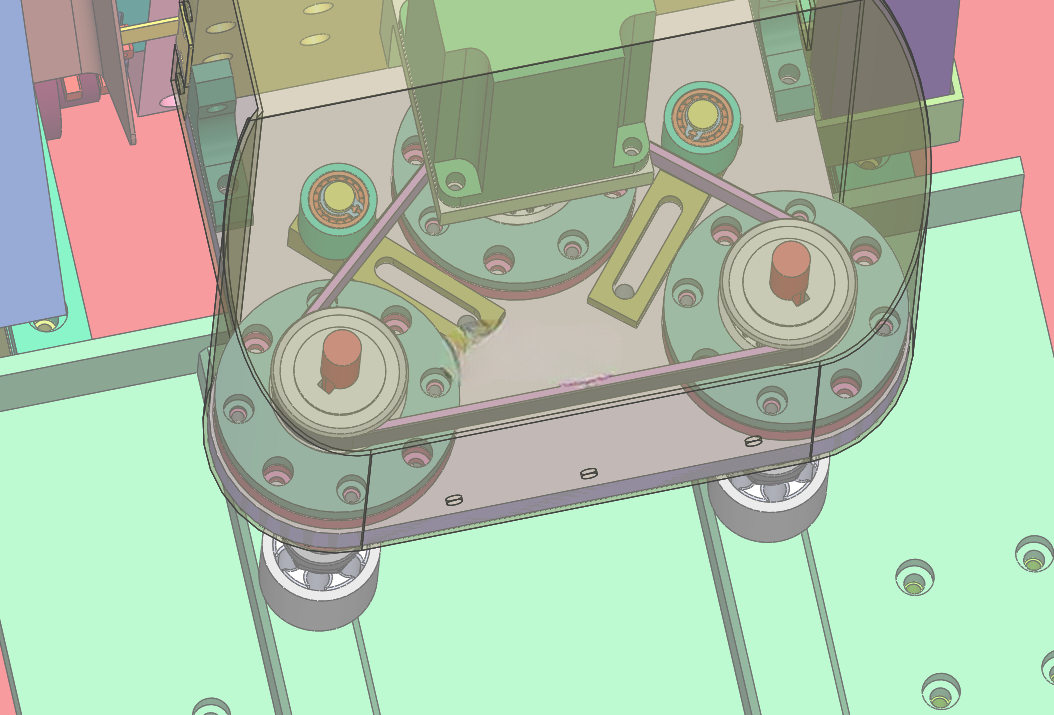

　　核心作业区域分为组装工位与视觉检测工位两个模块，XY轴传动均采用伺服电机搭配精密直线导轨的驱动方案，相比气缸驱动的方案，伺服驱动可实现位移参数的灵活调整，针对不同规格尺寸的底壳产品，仅需在控制系统中修改运动坐标参数即可完成适配，无需更换机械限位块，大幅缩短换型调试的时间。传动系统的重复定位精度可控制在0.02mm以内，能够满足底壳与内部卡扣、定位柱的精密压合需求，避免硬压合导致的塑料件开裂、卡扣断裂问题。视觉检测模块配置高分辨率CCD工业相机与环形补光光源，可在组装完成后自动采集底壳组装位的图像，通过预设的视觉算法检测卡扣是否装配到位、有无漏装零部件、表面是否存在压合划痕等缺陷，检测数据可实时对接产线MES系统，实现每一件产品的组装质量可追溯，经实际产线验证，该设备的检测准确率可达99.9%，可完全替代人工目视检测环节。

　　设备的控制系统集成了多轴运动控制、传感器信号采集、视觉数据处理功能，所有位置传感器、压力传感器的信号均接入主控单元，可实时监测组装过程中的压合力、位移量，当出现压合阻力异常、工件定位偏移时，设备会自动暂停作业并触发警示，避免不合格品流入下一道工序，同时防止硬碰撞导致的机构损坏。设备的操作面板设置在机架侧方，采用触控式人机交互界面，参数设置、手动调试、产量统计功能均可在界面上直接操作，降低现场操作人员的学习成本。

　　从安装边界来看，设备整体占地尺寸适配现有标准车间的产线布局，不需要对现有产线做大规模改造即可完成对接，设备的气源、电源接口均预留标准快插接头，现场安装时仅需对接工厂0.5-0.7MPa标准压缩气源与常规工业用电即可投入使用。设备的维护点位均做了外露设计，导轨润滑点、传感器校准位、相机调整位都不需要完全拆解设备即可完成日常维护，大幅降低后期运维的工作量。

　　在实际应用中，这类设备可覆盖塑料底壳、金属底壳等多种材质底壳产品的组装需求，根据产品工艺的不同，还可扩展螺丝锁付、点胶等附加功能模块，适配不同行业的底壳组装工艺要求，相比分散式的单工序组装设备，一体化的结构设计减少了工件在不同工序间流转的时间，也避免了流转过程中带来的工件磕碰、二次污染问题，单台设备可替代6-8名操作人员的工作量，且设备运行节拍稳定，可24小时连续作业，能够帮助制造企业大幅降低组装环节的人力成本，同时稳定提升产品组装的一致性与良率。
