蜂巢式柱状样本试剂自动存取储料仓

　　这款蜂巢式储料仓的核心定位，是解决小尺寸柱状样本、试剂的高密度存储与自动化存取痛点，目前在临床检验、生物实验室、化学试剂管控场景的适配性极强——比如医院检验科的血液、尿液样本管存放，核酸检测实验室的样本暂存，或是化工研发部门的小剂量试剂管分类管理，都能通过这套结构替代传统人工排布的料架，大幅降低错放、漏取的概率，同时压缩存储单元的占地空间。

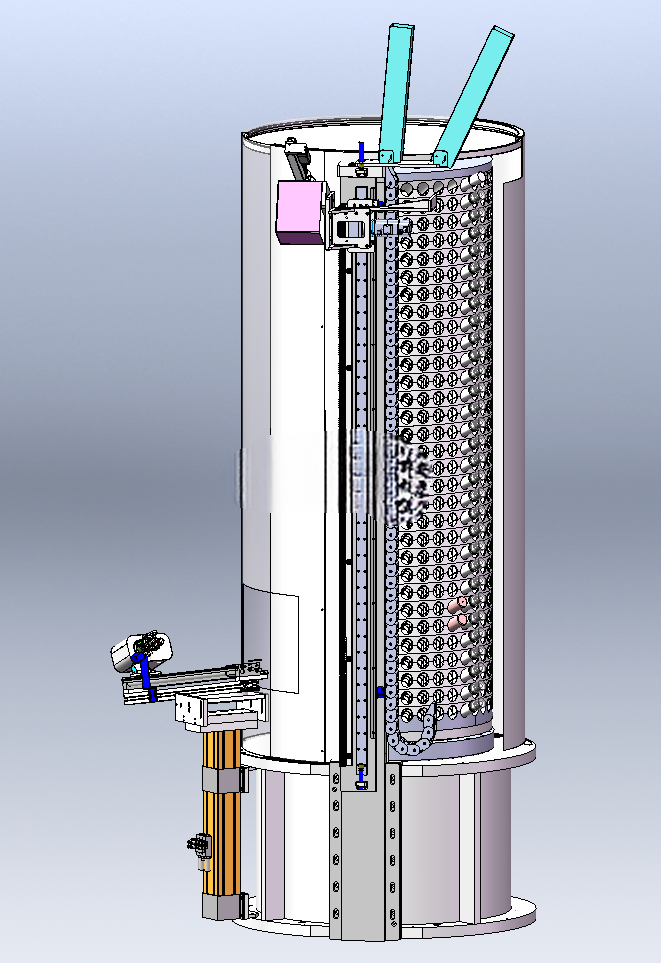

　　从结构逻辑来看，整套设备采用立式圆柱回转仓体作为存储载体，仓体内部的蜂巢式格孔按照等节距环形排布，每个格孔的内径与常规10ml、15ml规格的柱状样本管/试剂管外径匹配，格孔深度做了统一限位设计，避免管体插入后出现倾斜、卡滞的问题。仓体底部集成了回转驱动单元，驱动端采用齿轮啮合的传动方式，配合定位传感器实现仓体的精准分度转动，转动过程中设置了缓起缓停的速度曲线，避免仓内存储的管体因为离心力出现窜动、脱落。

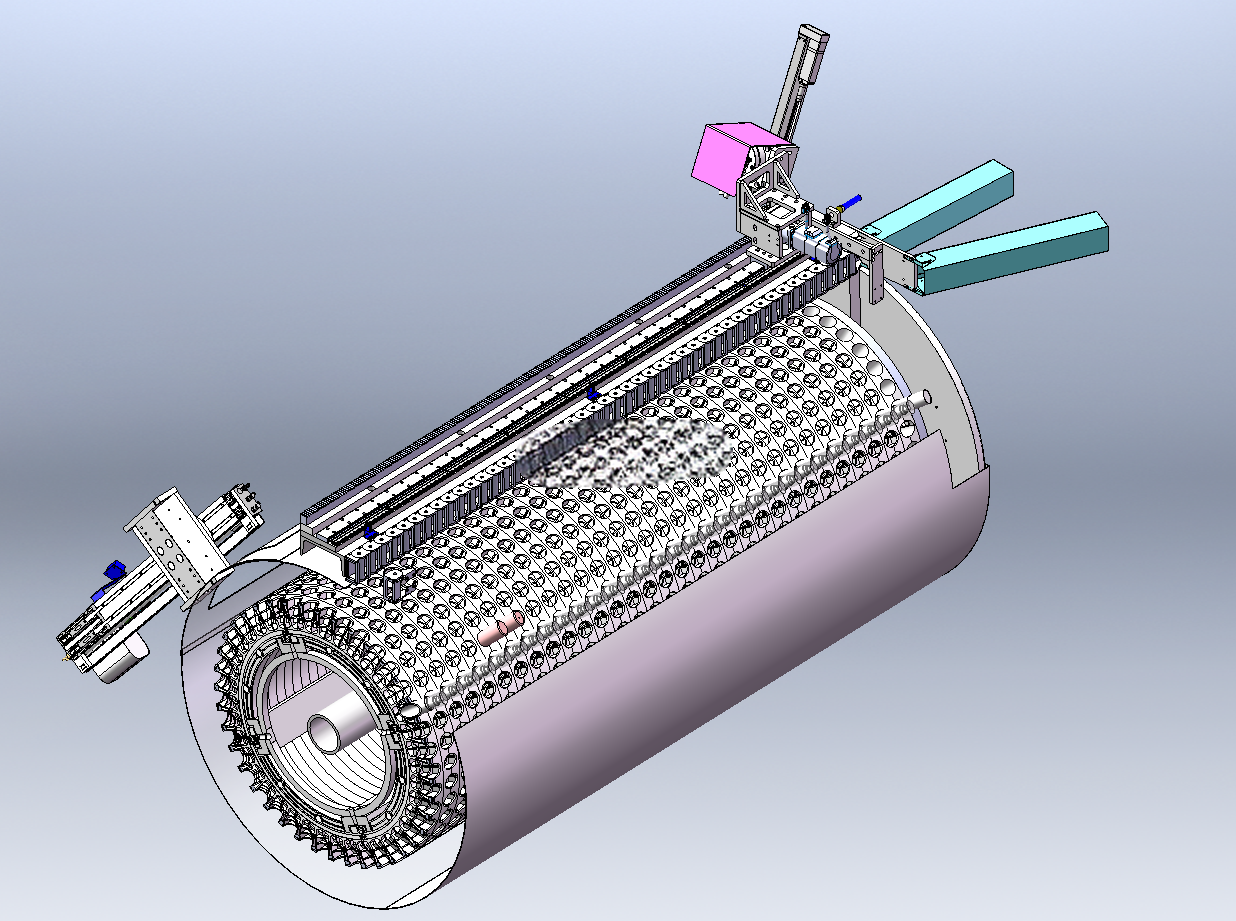

　　存取执行机构布置在仓体的侧方，采用多轴联动的机械手结构：水平方向通过线性导轨实现前后伸缩，竖直方向通过同步带传动实现上下升降，末端的夹爪采用柔性夹指设计，夹取力度可根据管体材质调整，既可以夹取硬质的玻璃试剂管，也能适配软质的塑料样本管，不会出现夹碎管体或者夹取脱落的问题。机械手的运动行程完全覆盖仓体所有高度层、所有圆周角度的格孔位置，不需要额外增加移动轴就能完成全仓位的存取动作，减少了冗余结构带来的成本与故障点。

　　仓体顶部设置了两个开盖/扫码工位，当机械手取出目标管体后，可以直接将管体输送到顶部工位，配合外部的扫码设备完成样本信息核对，或是自动完成管盖的开启动作，不需要额外设置中转工位，进一步压缩了整套设备的安装空间。从安装边界来看，整套设备的主体为圆柱形结构，最大外径控制在800mm范围内，总高度不超过1200mm，底部安装面预留了标准的地脚螺栓固定孔，同时预留了电气走线的穿线孔位，安装时只需要保证安装面的平面度公差在2mm/m以内，就可以满足设备的运行精度要求，不需要额外做复杂的地基处理。

　　设计过程中重点考虑了存储密度与存取效率的平衡：蜂巢式排布相比传统矩阵式排布，在相同直径的仓体内容纳的管体数量提升了30%以上，同时回转分度的定位方式相比直线移动的料仓，定位行程更短，单次存取的动作周期可以控制在8秒以内。仓体的侧板采用快拆式设计，日常维护时只需要松开侧面的固定螺丝就可以拆下侧板，对内部的格孔、传动部件进行清洁或者检修，不需要完全拆解仓体。另外，整套结构的所有运动部件都做了限位保护：回转仓体设置了原点限位与极限位硬挡块，机械手的水平、竖直轴都设置了软限位与硬限位双重保护，避免设备运行过程中出现超程碰撞的问题。夹爪位置还设置了到位检测传感器，只有确认夹爪完全抓取到管体之后，才会执行后续的移动动作，避免出现丢件、掉件的情况。

　　在实际场景适配中，这套储料仓可以直接对接外部的样本输送线、检测设备，通过标准IO通讯实现信号交互，不需要对原有设备做大幅度改造就能完成集成。仓体内部的格孔可以根据用户实际使用的管体尺寸做定制化调整，格孔的排布层数也可以根据存储量需求灵活增减，适配不同通量的使用场景。针对有低温存储需求的场景，仓体还预留了保温层安装空间与制冷单元接口，可以直接加装制冷模块实现2-8℃的恒温存储，满足生物样本、特殊试剂的低温存放要求。
