饮品杯装容器连续热压封口设备结构

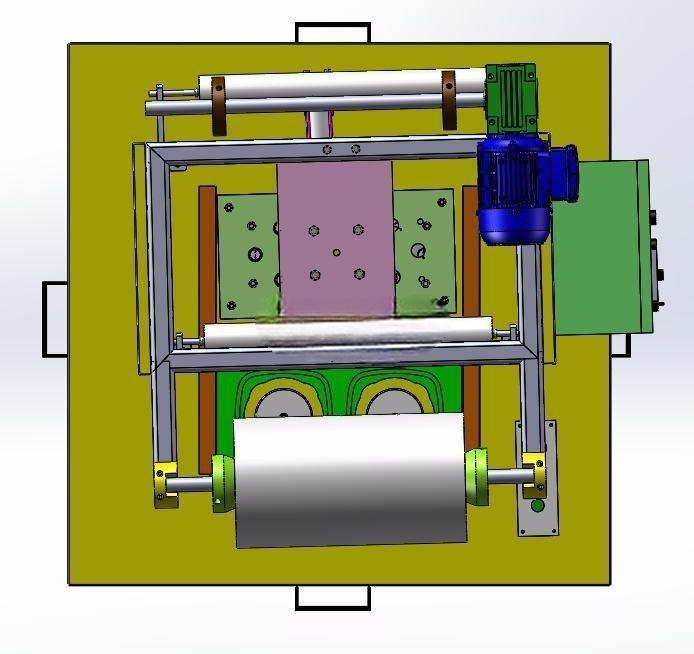

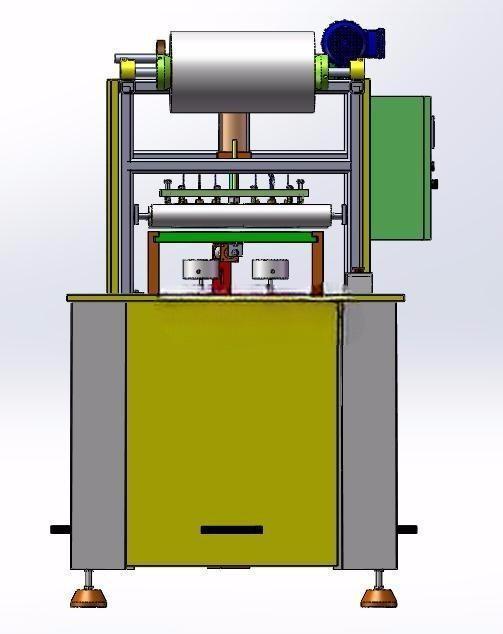

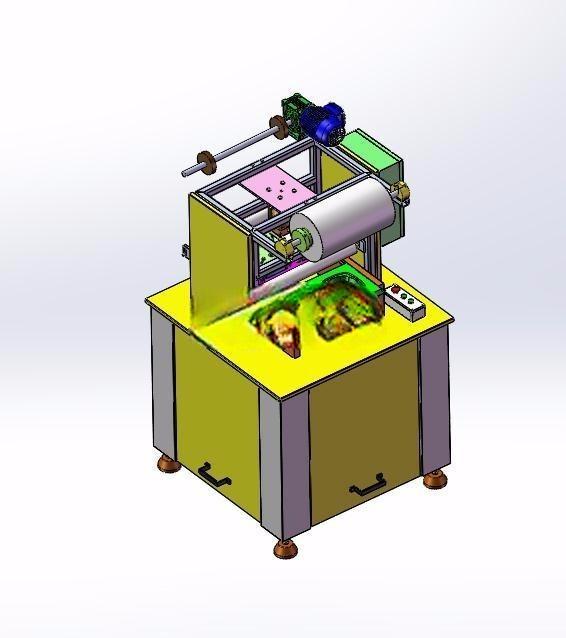

　　这套封口设备主要面向线下饮品门店、小型食品加工工坊的杯装产品封装场景，适配豆浆、奶茶、果冻、粥品等常见带膜封装的杯装容器，可完成单批次多工位的同步封口作业，替代传统手动压膜的低效操作，适配量产环节的连续作业需求。从结构布局来看，设备采用立式框架承托结构，下部为一体式柜体基座，柜体底部配置可调式支撑脚杯，可在不平整的车间或门店地面调整水平度，避免运行过程中因台面倾斜导致的封合压力不均、膜料偏移问题，基座内部预留了电气元件、气动管路的安装空间，柜体正面设置检修开口，方便日常维护时排查线路、更换易损件，无需拆解整体框架即可完成常规维保操作。

　　上部作业单元采用分层排布设计，最上层为膜料放卷机构，配置阻尼式放卷轴，可适配成卷的封口复合膜，放卷侧设置导向辊组，保证膜料输送过程中张力恒定，避免出现膜料拉扯变形、走偏褶皱的问题；中间层为热压封合执行机构，采用多工位平行排布的压头设计，压头内部集成加热元件，可根据封装膜材的材质调整热压温度，压头的下行行程通过导向柱做硬限位，保证每个工位的压合深度一致，封合圈的压力均匀，不会出现局部漏封、封边过薄易破损的问题，热压工位下方配套杯座定位模具，可根据不同规格的杯型更换适配的定位套，保证杯口与压头的同轴度偏差控制在允许范围内，避免压偏导致的封边错位。

　　设备的传动结构采用电机配合凸轮连杆机构驱动压头做上下往复运动，相比纯气动驱动的结构，运行节奏更稳定，不会因气源压力波动导致压合时长不一致，传动侧设置防护外罩，避免运行过程中人员误触运动部件，同时可阻隔灰尘落入传动机构内部，延长润滑周期。设备一侧设置控制电箱，集成温度调节、运行速度调节、急停控制等功能模块，操作面板朝向操作人员站位侧，无需俯身即可完成参数调整，电箱与主体框架采用螺栓连接，可根据现场布线需求调整安装方位。从安装边界来看，设备整体占地宽度适配常规小型操作台面，无需额外做地基固定，放置在平整的硬质地面即可投入使用，外接电源即可完成驱动，部分配置气动辅助脱模的版本仅需接入常规低压气源即可运行，无需复杂的管线预埋。在实际使用场景中，操作人员仅需将灌装好内容物的杯体放入对应定位杯座，设备即可自动完成送膜、热压封合、切膜、成品顶出的全流程动作，相比手动封口设备，单批次可同时处理多杯产品，封合的一致性更好，封边的密封性稳定，可避免饮品在搬运、售卖过程中出现漏液、膜层脱落的问题，同时设备的结构设计预留了足够的改造空间，可根据生产需求加装自动落杯、自动出料的接驳模块，对接前端灌装、后端整理的自动化产线，适配从小规模门店到小型加工厂的不同产能需求。

　　设计过程中针对日常使用的痛点做了对应优化，比如热压头采用快拆式安装结构，当封合不同厚度的膜材需要更换压头时，无需拆解大量连接件即可完成更换；杯座定位模具采用卡扣式固定，更换不同杯型时的调整时间大幅缩短；膜料走料路径设置了多个纠偏导向件，即使是薄型的易撕封口膜，也能保证走料位置准确，减少膜料的浪费。设备的框架主体采用标准型材拼接而成，加工难度低，后期如果需要拓展工位数量，仅需加长横梁、增加对应压头单元即可，无需重新设计整体基座，具备较好的结构拓展性。
