带检修门爬梯的供暖加热锅炉结构

　　在民用集中供暖、小型工业厂区供热、商用建筑采暖的场景中，这类承压热水锅炉是核心的热源输出单元，日常运行时承担将循环水加热至设定温度，通过管网输送到各散热终端完成热量交换的职能，区别于大型电站锅炉，该款设备的定位偏向中小型供热场景，适配面积在数千到数万平的供热需求，安装场景多为小区换热站、厂区独立锅炉房、商业综合体配套热源间。从结构设计逻辑来看，整体采用卧式圆形承压筒体作为主水腔，圆形筒体的受力特性更适配内部带压的热水工况，能在同等壁厚下承受更高的工作压力，降低筒体变形风险。

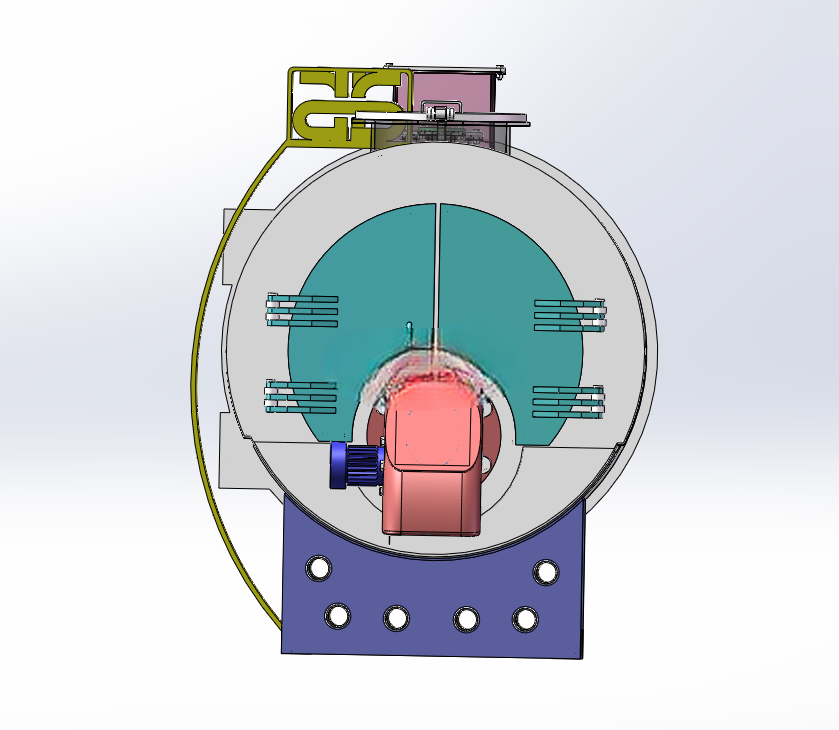

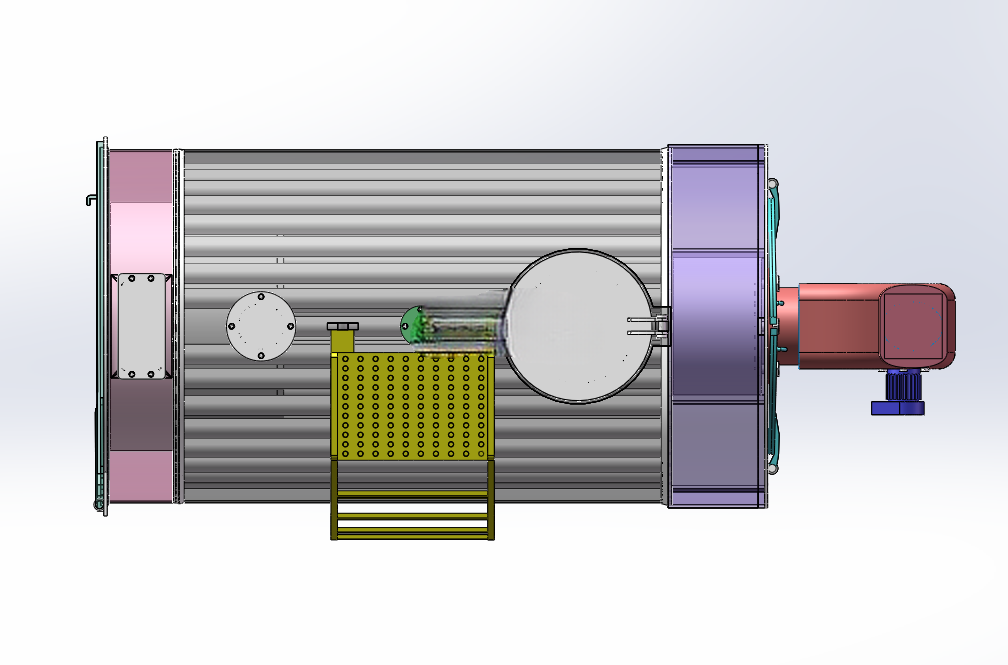

　　筒体前后端设置的对开式检修门，是考虑到设备长期运行后，内部换热面结垢、积渣的清理需求，检修门采用快开式压紧结构，日常运维时不需要整体拆卸端盖，仅松开压紧件即可打开对应位置的检修门，操作人员可进入筒体内部完成清垢、换热管检查、焊缝探伤等作业，大幅缩短停机维护的时长。顶部布置的人孔盖，是作为检修通道的补充，当设备内部需要更换较大尺寸的内件、或者人员需要从顶部进入筒体作业时，可打开人孔完成操作，人孔盖采用带加强筋的压盖结构，配合密封垫片保证承压状态下无渗漏，同时人孔位置避开了顶部的管路接口区，不会和外接的出水管、安全阀、压力表接口产生安装干涉。

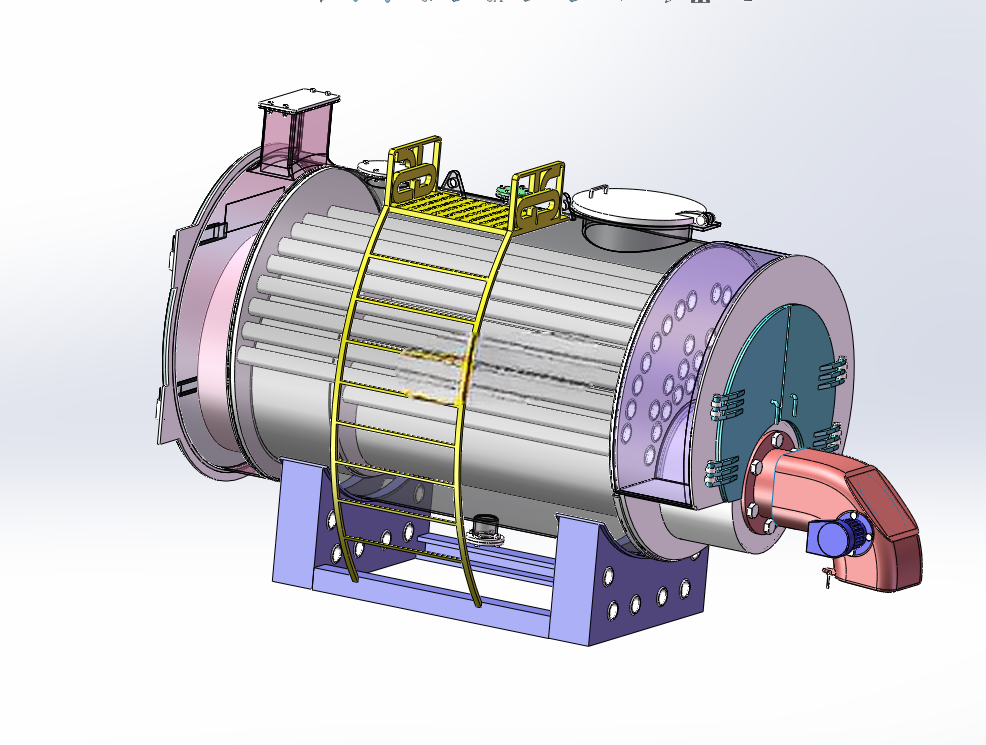

　　侧面布置的弧形爬梯，是考虑到设备顶部阀门、仪表的日常操作需求，爬梯采用圆钢弯折成型，踏步做防滑处理，上端和筒体的支座焊接固定，下端落地支撑，不需要额外搭建操作平台即可完成顶部附件的巡检、操作，爬梯的弧度和筒体外壁保持安全间距，避免人员攀爬时和筒体保温层产生刮蹭。底部的安装支座采用带安装孔的板式结构，六个均匀布置的地脚孔可配合地脚螺栓完成设备和基础的固定，支座和筒体之间采用焊接连接，焊接位置做加强筋处理，能承受满水状态下筒体的总重量，同时抵消设备运行时轻微振动带来的载荷。

　　筒体前部的燃烧机安装位采用法兰连接结构，可适配不同功率的燃烧器，安装法兰的同轴度公差控制在合理范围，保证燃烧器火焰能处于炉膛中心位置，避免火焰偏烧冲刷筒体内壁造成局部过热。筒体内部的折流结构，能延长炉水在换热区的停留时间，提升换热效率，减少排烟热损失，内部的拉撑件均匀布置在平端盖和筒体之间，抵消端盖承受的内压推力，避免端盖长期受压产生变形。从安装边界来看，设备整体的径向尺寸需要在锅炉房布置时预留足够的操作空间，前后检修门开启侧需要预留至少1.2米的操作距离，满足检修门完全打开、人员进出及工具转运的需求，侧面爬梯位置需要预留0.8米以上的攀爬空间，顶部需要预留足够的管路安装及阀门操作空间，设备基础需要做水平找平处理，保证安装后筒体的水平度偏差在允许范围内，避免运行时局部应力集中。在实际选型适配时，可根据供热面积的需求调整筒体的长度及换热面布置，该结构的通用性较强，可适配燃油、燃气等不同类型的燃烧器，外部可根据安装场景的需求加装保温层，减少运行过程中的散热损失，提升整体热效率。日常运维过程中，可通过检修门定期检查内部换热面的结垢情况，根据水质情况安排定期排污及清洗，顶部的人孔可作为年检时内部检验的通道，不需要对设备主体进行大面积拆解，侧面爬梯的设置也降低了日常巡检顶部仪表、阀门的操作难度，不需要额外配置移动式梯具，提升运维的便捷性。
