免烧砖厂空心砖标砖码垛堆砖设备

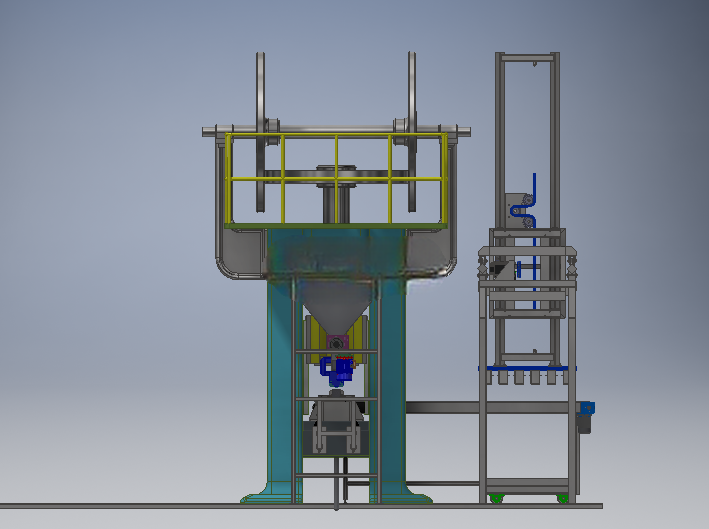

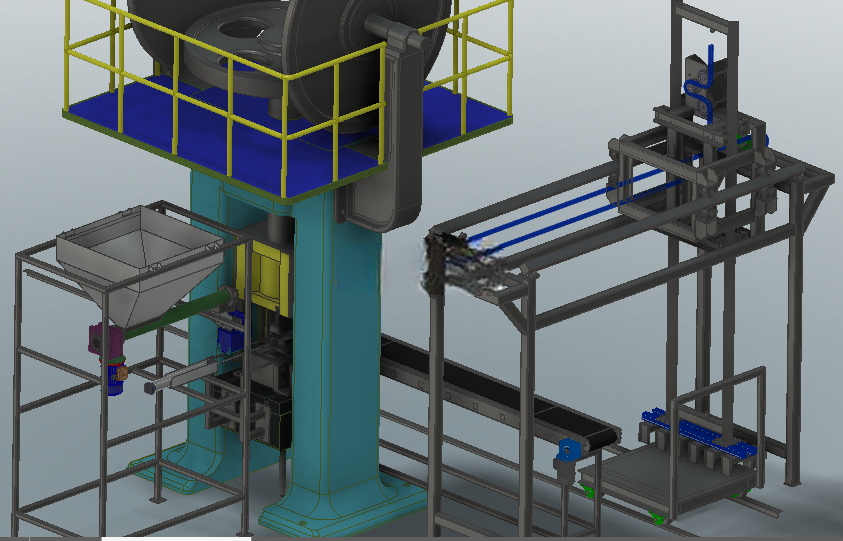

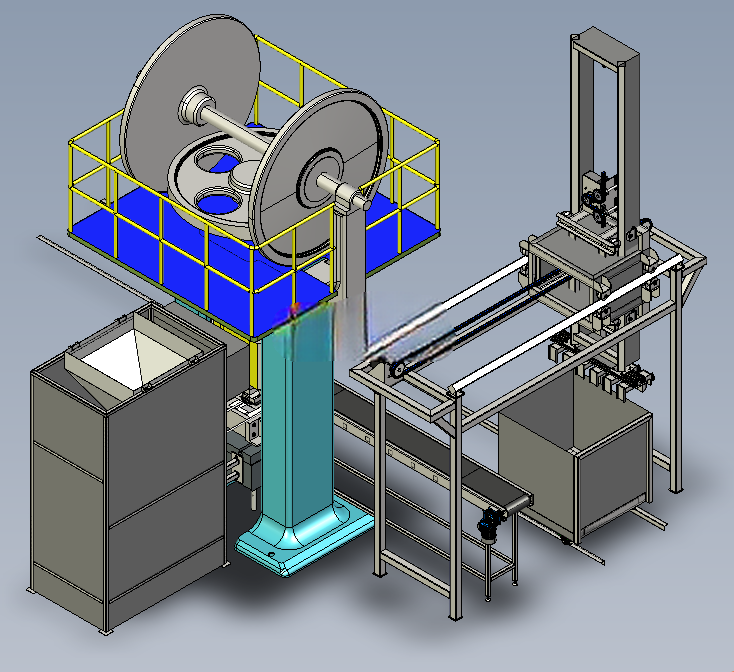

　　这套堆砖设备主要面向免烧砖生产场景设计，核心解决砖坯成型后从输送线到垛堆转运、码放的全流程作业需求，适配空心砖、标准砖两类主流砖型的码垛工况，可覆盖单条免烧砖生产线的后段码垛产能需求，替代传统人工码垛的高劳动强度作业模式。设备整体采用立柱式主体承载结构，上层设置大直径回转轮组作为配重与回转动力传递单元，回转平台周边加装黄色安全防护护栏，平台底部通过青绿色铸造立柱承载整体上部载荷，立柱底部设置方形安装底座，底座预留地脚螺栓安装孔位，安装时需保证底座平面水平度偏差不超过1/1000，避免回转过程中出现偏载抖动。设备前段衔接砖坯输送工位，设置带集料导向斗的进料箱体，可将输送线送来的零散砖坯进行规整对齐，保证每次抓取的砖组排列整齐；中间段采用双梁直线导轨作为横向移动载体，导轨下方配套皮带输送线，可将规整后的砖组输送至抓取工位；末端的龙门式升降抓取机构采用伺服驱动升降，搭配可调节间距的夹爪组件，可根据砖型尺寸调整夹爪开合范围，适配不同规格空心砖、标砖的夹持需求，夹爪接触面加装防滑橡胶垫，避免夹持过程中对砖坯边角造成磕碰损伤。

　　从设计逻辑来看，这套设备优先考虑了砖厂现场的作业环境，整体结构采用开放式框架设计，大部分结构件采用标准型钢焊接后做防锈喷涂处理，降低现场粉尘环境下的设备维护难度；回转机构采用大直径轮组配重设计，可平衡抓取端满载砖坯时的偏载力矩，减少回转驱动电机的负载冲击，同时保证大角度回转时的设备稳定性；行走与升降导轨均加装防尘护套，避免砖厂现场的水泥粉尘进入导轨滑块接触面，延长运动部件的使用寿命。设备的移动功能覆盖转向、升降、前后行走三个维度，可通过遥控操作完成工位切换，无需额外铺设固定轨道，适配砖厂成品堆垛区域的灵活转场需求，单名操作人员即可完成整机的操作控制，相比传统人工码垛模式可减少70%以上的后段作业人员配置。

　　安装边界方面，设备整机占地长度约8.5米、宽度约4.2米，上层回转平台安装高度距地面约4.8米，现场安装时需预留设备周边至少1米的操作与维护通道，上部空间需避开厂房横梁、管线等障碍物，保证回转平台360度回转无干涉；进料端需与砖机输出的输送线做高度匹配，保证砖坯可平顺滑入集料导向斗，输送线对接高度差控制在±5mm以内，避免砖坯输送过程中出现卡滞。设备的码垛动作流程为：砖坯经前段输送线进入集料斗规整后，由中间输送线送至抓取工位，升降机构下行带动夹爪完成砖组夹持，随后升降机构上行，横向导轨带动抓取机构移动至垛堆位置，同时回转机构可根据垛堆摆放位置调整角度，完成整层砖组的码放，重复循环即可完成整垛砖的堆码作业，码垛完成后可直接配合叉车完成整垛砖的装车转运，实现码垛、拆板、装车工序的一体化衔接，减少中间转运环节的砖坯破损率。

　　针对砖厂现场的粉尘工况，设备的所有电气元件均采用防尘密封设计，驱动电机选用IP54以上防护等级的工业电机，接线部位做防水防尘密封处理，避免粉尘进入电气系统造成接触不良；设备的润滑点均采用外置式注油嘴，日常维护时无需拆解防护结构即可完成注油保养，降低现场维护的操作难度。夹爪组件采用模块化设计，可根据后续生产的砖型变化快速更换对应规格的夹爪，无需对整体机架结构做改动，提升设备的多工况适配能力；回转轮组的配重块可根据实际抓取的砖组重量做增减调整，保证不同负载下的回转动作平稳性，避免出现过回转或回转卡顿的问题。
