卧式螺带混合搅拌设备结构设计

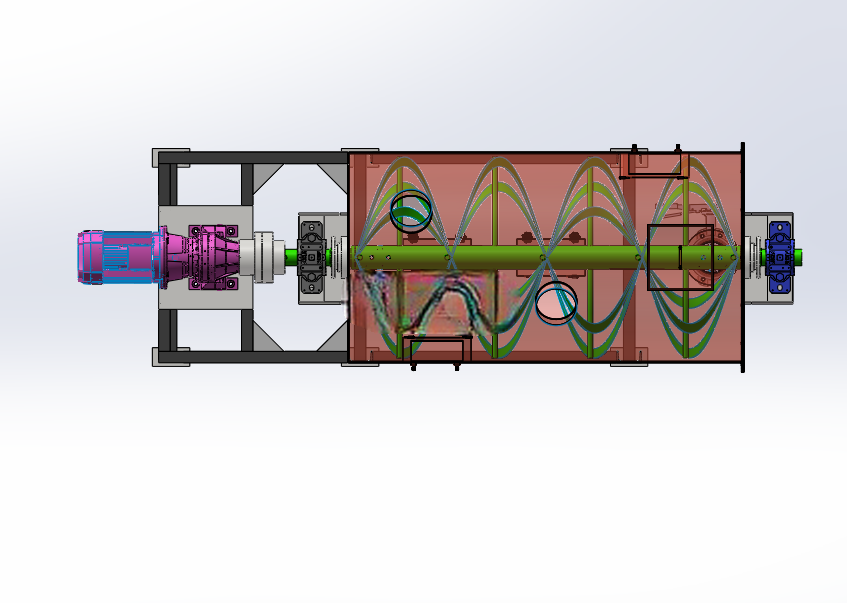

　　这款卧式混合搅拌设备的结构设计，核心围绕多品类散状物料的均匀混合作业需求展开，在食品加工、建材生产、化工粉体配料、饲料加工等多个工业场景中都有广泛的应用空间，可完成粉体与粉体、粉体与少量颗粒、粉体与低粘度液体的均质混合工序，避免物料分层、团聚等混合不均问题。从实际作业逻辑来看，设备采用卧式筒身布局，驱动端布置在筒体一侧，通过减速机构将电机输出的高转速低扭矩转化为搅拌轴所需的低转速大扭矩，适配大负载搅拌工况下的动力需求，避免启动过载、运行卡滞等现场常见问题。筒身内部的双层螺带导向结构是整个设计的核心，内外螺带采用相反的螺旋旋向，设备运行时，靠近筒壁的外螺带将物料从一端向另一端推送，内螺带则将物料向相反方向输送，同时螺带带面的倾角设计会带动物料产生径向的上下翻动，让筒内不同位置的物料形成多维度的对流、剪切、扩散运动，无需额外增设抄板或者导流构件，就能在较短的作业周期内实现高均匀度的混合效果，针对比重差异较大、配比悬殊的物料混合场景，这种结构也能有效减少物料离析问题。

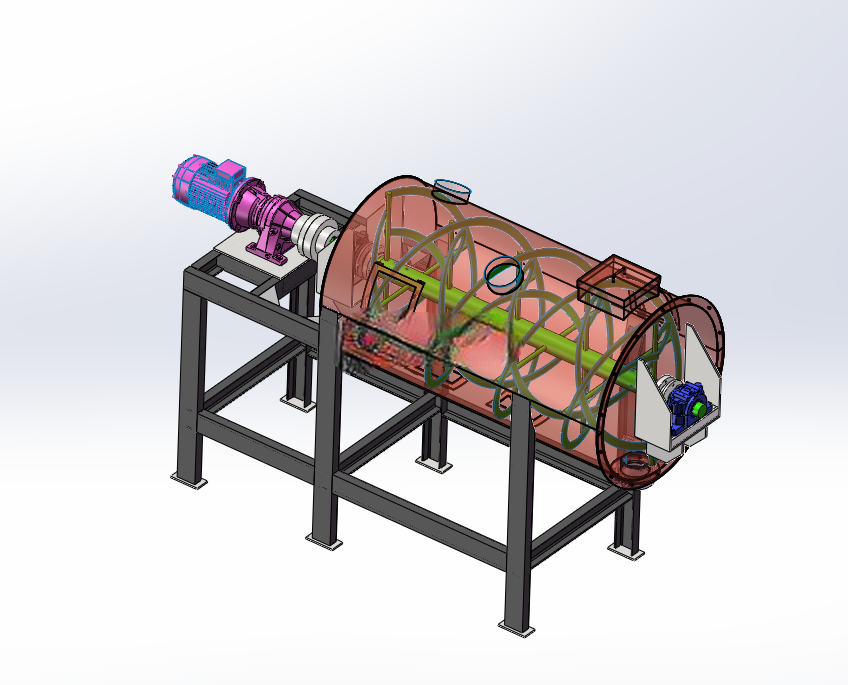

　　设计过程中充分考虑了现场安装与运维的实际需求，整体采用方管焊接机架作为支撑结构，机架的立柱间距、横梁高度都经过受力校核，既保证搅拌筒体运行时的稳定性，减少振动传导带来的紧固件松动风险，也预留了足够的底部空间，方便用户在筒体下方布置出料接料装置、输送设备，适配不同产线的布局要求。筒体上方设置的多个开口分别对应不同的功能需求：大尺寸开口为投料口，可适配人工投料、自动计量料仓投料等多种上料方式；小尺寸开口可作为观察口、除尘接口或者微量添加剂投料口，满足不同工艺的配置需求；筒体端部的密封结构采用接触式密封设计，配合轴端的压紧调节结构，可在长期运行后根据密封件磨损情况调整压紧量，减少粉体泄漏、轴承进粉等故障概率，降低日常运维的工作量。

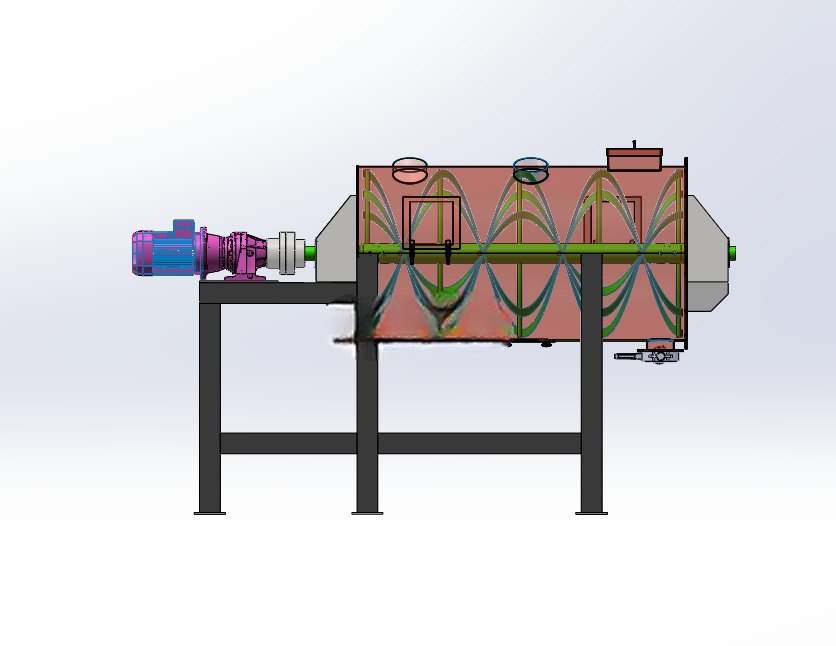

　　从安装边界来看，设备整体的长度、宽度、高度尺寸适配常规工业厂房的层高与设备进场通道要求，驱动端的电机、减速单元与搅拌轴采用分体式连接结构，现场安装时无需大型吊装设备即可完成组装，机架底部预留的地脚螺栓孔可直接与地面预埋钢板连接固定，也可根据用户需求加装减震垫，减少运行时的振动传递。筒体侧面设置的快开式检修门，无需拆卸整体端盖即可完成内部螺带的清理、残留物料的清除，适配多品种物料切换生产的场景，避免不同批次物料交叉污染。搅拌轴与螺带的连接采用满焊结构，焊接后做整体动平衡校正，保证设备在额定转速下运行平稳，无异常抖动，螺带外缘与筒体内壁的间隙控制在合理范围，既避免螺带刮蹭筒壁造成磨损，也能减少筒壁处的物料残留，降低设备清理的难度。

　　出料机构布置在筒体下方的最低位置，采用插板阀结构，混合完成后可快速开启实现全量出料，无物料积存死角，针对有特殊密封要求的工况，也可更换为气动卸料阀适配自动化产线的联动控制需求。整个结构设计没有冗余的复杂构件，所有受力部件的截面尺寸都经过载荷验算，在保证结构强度的前提下控制整体重量，降低设备制造成本与现场安装的难度，对于需要搭建物料混合产线、进行设备改造或者非标搅拌设备设计的从业者来说，该结构的尺寸参数、构件布局都具备较高的参考价值，可根据实际处理量、物料特性调整筒体容积、螺带参数、驱动功率，快速衍生出适配不同产能需求的同类型设备。
