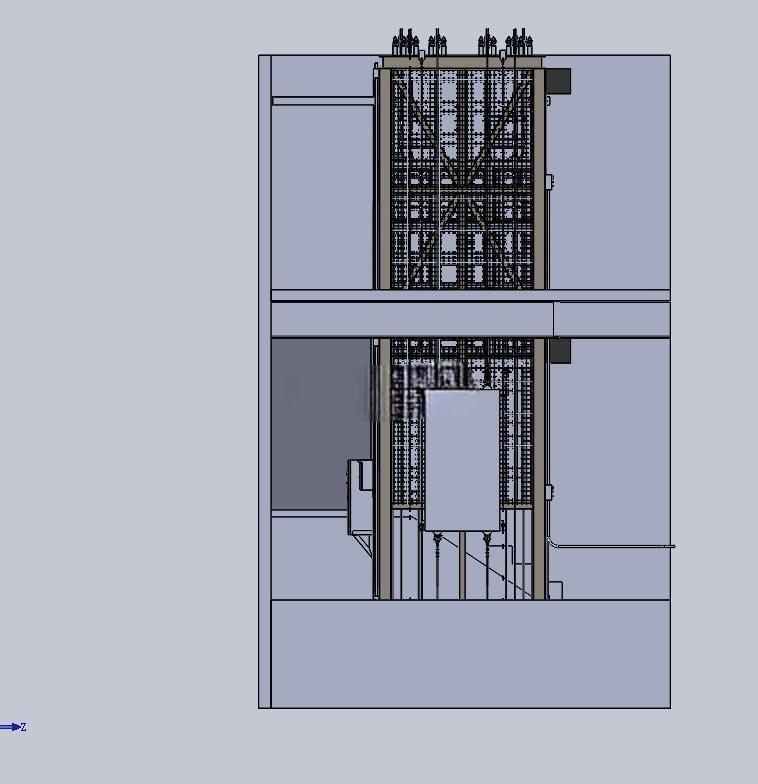

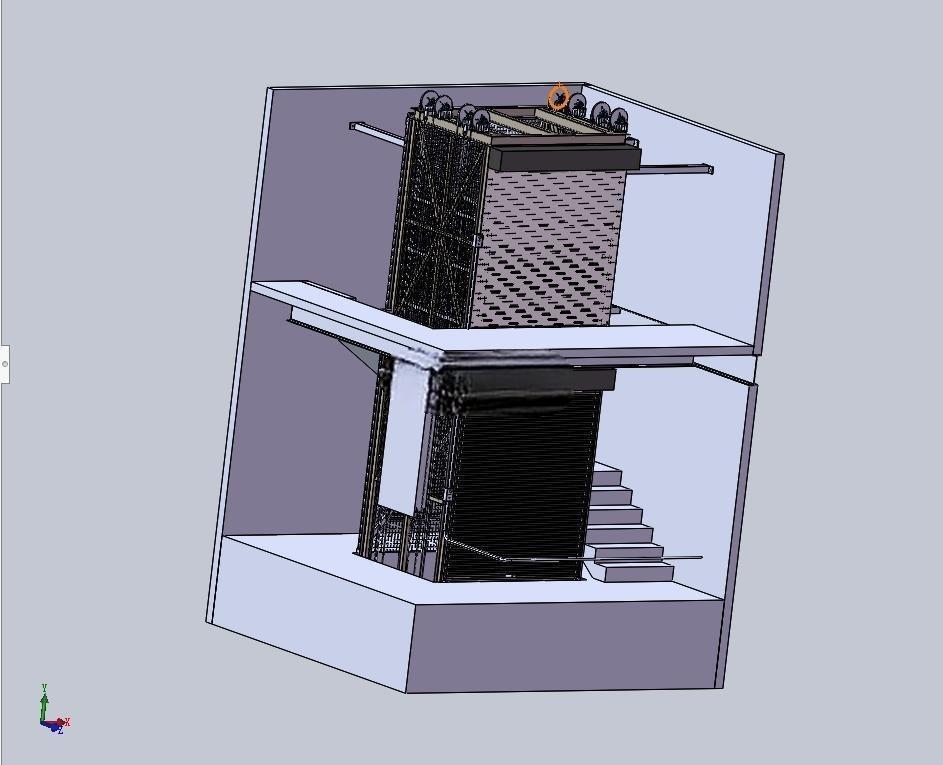

两层复式住宅垂直升降载人载货电梯结构

　　该结构针对两层自建住宅、复式loft、小型临街商住两用楼的垂直运输需求设计，区别于高层商用电梯的冗余配置，整体结构紧凑，适配低层建筑有限的井道空间，无需开挖超深底坑，也无需设置过高的顶层机房空间，大幅降低低层建筑加装垂直运输设备的土建改造成本。设备以电动机作为核心动力输出源，搭配曳引传动结构带动箱状吊舱沿垂直导轨做往复升降运动，可同时满足乘员搭乘与小件家居货物、日常物资的运载需求，额定载重适配低层住宅日常使用场景，不会出现动力冗余造成的成本浪费，也不会因载重不足无法满足日常搬家、搬运大件家具的使用需求。

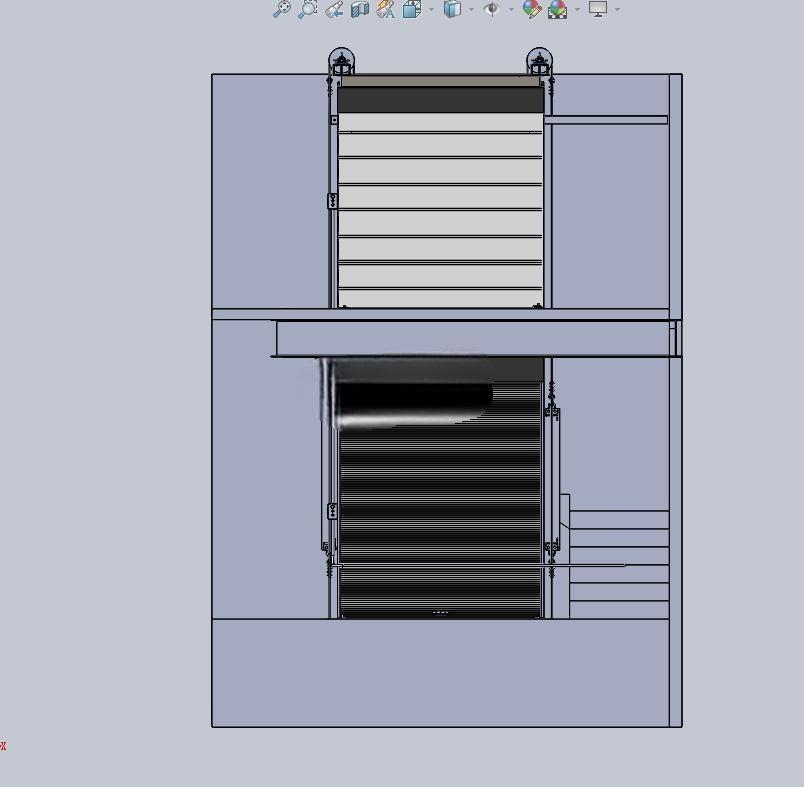

　　设计阶段优先考虑民用场景的使用安全性与安装便捷性，井道出入口采用硬质卷帘门结构替代传统电梯的中分推拉轿门，卷帘门收卷后占用顶部空间极小，不会挤占轿厢的有效通行高度，同时卷帘门的密封性能更优，可减少井道与楼层空间的空气对流，降低楼层间的灰尘、噪音传递，适配住宅场景对静谧性、密封性的要求。轿厢两侧设置导向轮组与井道内的刚性导轨配合，全程约束轿厢的运行轨迹，避免升降过程中出现横向晃动，提升搭乘过程的平稳性，导轨安装位置紧贴井道内壁，不会额外占用轿厢的内部使用空间，让有限的井道截面可以容纳尺寸更大的轿厢，提升单次运载的容积。

　　从安装边界来看，整体结构的外轮廓尺寸完全适配常规两层住宅的预留井道，底坑仅需满足缓冲装置的安装深度即可，无需像高层电梯那样预留数米的底坑空间，对于已经建成的自建房、复式住宅来说，无需对地面进行大规模开挖破坏原有建筑的地基结构；顶部仅需预留卷帘门收卷、曳引轮组安装的空间，无需额外搭建独立机房，曳引装置可直接安装在井道顶部的承重梁上，进一步压缩设备占用的建筑空间。层站位置设置有对应的平层触发装置，当轿厢运行到对应楼层高度时会自动触发停止信号，控制电机停转并触发锁止机构动作，保证轿厢地坎与楼层地坎完全齐平，不会出现高度差绊倒通行人员，也方便小推车、轮椅等轮式工具进出轿厢。

　　结构设计上充分考虑民用场景的维护便捷性，所有传动部件均设置在易触及的位置，日常检查无需拆解大量围护结构，卷帘门的卷轴、导向槽均采用标准化型材制作，出现故障时可直接替换通用配件，无需定制特殊规格零件，降低后期运维成本。轿厢内部未设置复杂的装饰结构，预留了足够的后期装修空间，用户可根据自身住宅的装修风格对轿厢内壁、地板进行二次装饰，让电梯与整体家居风格保持统一。设备的控制逻辑简单可靠，采用两层站点的定向呼叫逻辑，不会出现多层电梯那种复杂的调度逻辑，降低电控系统的故障概率，即使是没有接触过电梯操作的老人、小孩也能快速掌握使用方法，呼叫按钮设置在楼层出入口与轿厢内部的显眼位置，高度适配不同身高人群的操作需求。

　　不同于商用扶梯的连续踏步运行结构，该垂直升降结构的运行轨迹为直线上下，运行过程中无额外的运动部件外露，安全防护等级更高，不会出现衣物、鞋带被卷入运动部件的风险，更适合家庭场景下有老人、儿童的使用环境。井道两侧的围护结构采用封闭式设计，避免人员意外坠入井道，同时卷帘门设置有联锁装置，只有当轿厢完全平层且停稳后，卷帘门才能解锁开启，若轿厢未到达指定楼层，卷帘门无法从外部强行拉开，从结构上杜绝坠落风险。动力系统的选型匹配两层楼的提升高度，电机启动与停止的加速度设置平缓，不会出现明显的失重感，提升搭乘的舒适感，同时运行噪音控制在民用建筑允许的范围内，不会对住宅内的日常休息造成干扰。
