量产台式微型三轴CNC加工中心结构设计

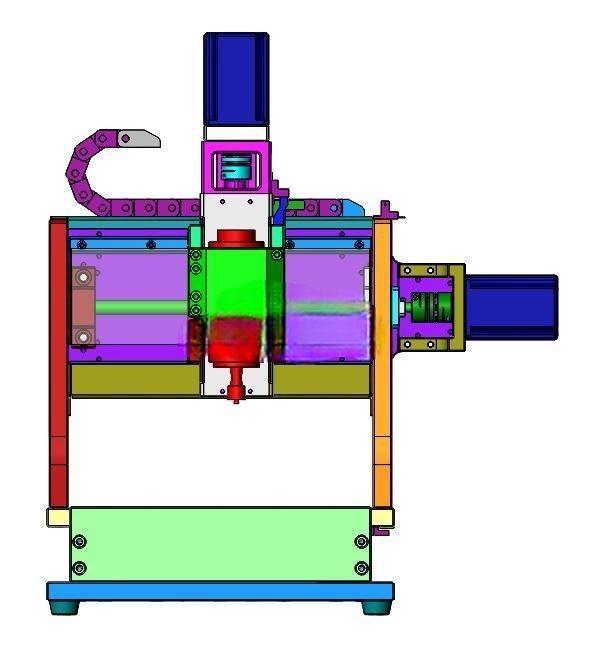

　　这款桌面级三轴加工设备的设计初衷，是填补小型加工场景下大型机床占地冗余、操作门槛高的市场空白，面向小批量精密零件打样、小型五金件修配、教学实训操作这类对加工行程要求不高，但对设备占地、操作便捷性有明确要求的使用场景。从结构布局来看，设备采用一体式稳固底部支架作为承载基础，床身底座采用水平延展的矩形结构设计，底部预留可调支撑脚安装位，可适配不同平整度的工作台面安装，整体安装边界控制在桌面设备常规可容纳范围内，无需额外做地基固定，普通防静电工作台、重型钳工台均可直接放置使用，整机重量控制在单人可借助辅助工具移位的区间，方便小型工坊、教学实验室根据场地需求调整摆放位置。

　　传动系统的设计完全匹配小型精密加工的负载需求，三个直线运动轴均采用伺服电机搭配精密滚珠丝杠的传动组合，直线导向部件采用高刚性线性导轨滑台，相比传统光杆传动结构，导轨滑台的重复定位精度更高，运动过程中的侧向间隙更小，能够满足有色金属、工程塑料等软质材料的小切削量精密加工需求。Z轴主轴组件采用前置式安装布局，主轴电机与主轴本体通过直连结构传递扭矩，减少皮带传动带来的传动误差与振动，主轴前端预留标准刀具装夹接口，可适配常规小型铣刀、钻头等加工刀具，满足钻孔、铣平面、铣槽、简单轮廓铣削等常规机加工工序需求。

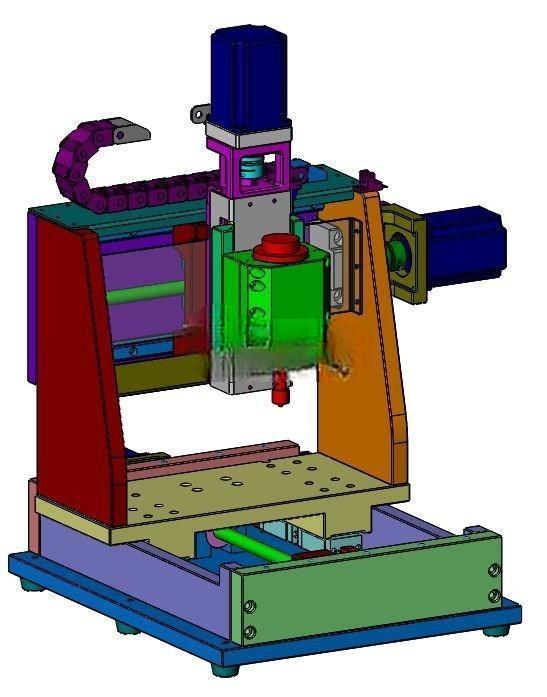

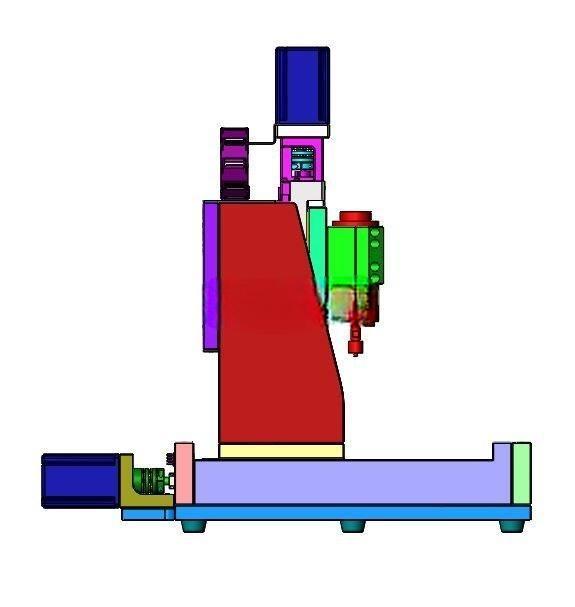

　　在结构刚性设计上，床身立柱采用大截面倾斜支撑结构，相比垂直直立柱结构，这种设计能够有效降低Z轴高速运动过程中的立柱形变，提升切削过程中的整体稳定性，底座与立柱的连接位置采用加强筋过渡，避免长期受力出现连接位置开裂的问题。X轴滑台直接安装在底座上表面，Y轴滑台搭载在X轴滑台之上，Z轴组件固定在立柱前端，这种经典的定梁式三轴布局结构简单，装配调试难度低，后期维护时无需拆解复杂的嵌套结构，普通设备维护人员即可完成导轨润滑、丝杠间隙调整等常规保养工作。

　　从实际应用场景出发，这款设备可放置在产品研发部门的样件制作间，用于加工小型结构件的手板样件，无需将小批量加工需求外发给机加工厂商，缩短样件制作周期；也可用于职业院校的数控加工实训教学，相比大型工业机床，台式设备的操作风险更低，学员上手速度更快，同时能够完整演示三轴数控加工的全流程动作；在小型五金加工工坊中，这类设备可用于加工小型铜件、铝件、亚克力件等产品的定制加工，比如小型铭牌、定制化机械小零件、工艺品加工等场景，设备采购成本远低于大型工业CNC，占用场地面积小，适合小规模生产场景使用。

　　设计过程中充分考虑了设备的操作便捷性，各轴的行程限位开关采用内置式安装，避免外露线路被切屑刮碰损坏，拖链采用全封闭结构，可将传动系统的线缆、润滑管路完全收纳在内，防止加工过程中产生的切屑进入拖链内部磨损线路。设备的电控组件安装位置预留了足够的散热空间，各运动轴的电机安装座均设计了定位止口，装配时无需反复调整同轴度，降低装配工时。整体外形没有多余的外凸结构，所有边角均做了倒角处理，避免操作人员在上下料过程中被尖锐边角划伤，操作区域的预留空间足够操作人员手持工件完成上下料动作，无需额外拓展操作空间。
