马达定子绝缘块自动插入设备结构设计

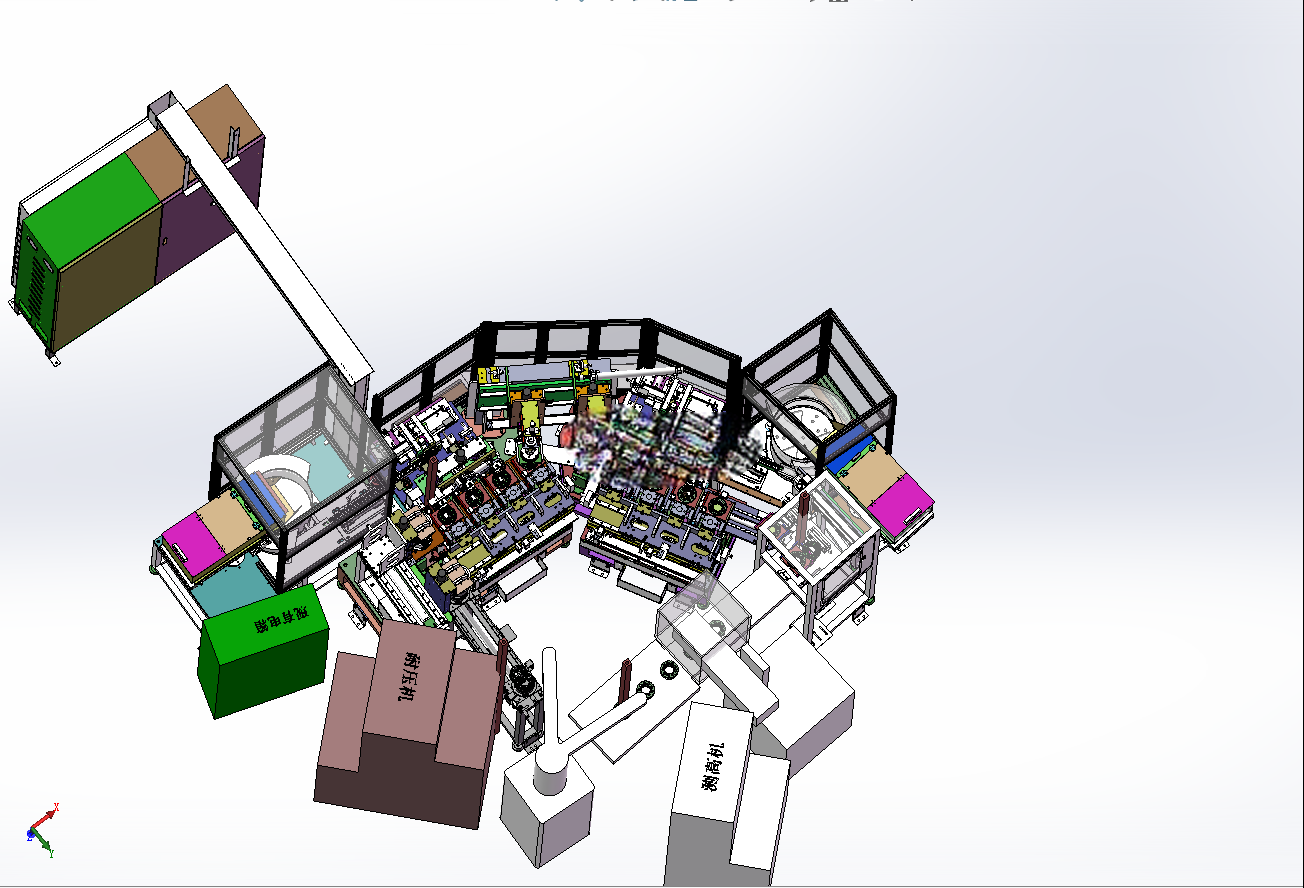

　　在微小型电机量产装配环节，定子绝缘块插装是长期依赖人工的工序，人工插装不仅效率波动大，还容易出现绝缘块压装不到位、定子绝缘层磕碰损伤的问题，直接影响后续绕组嵌线的绝缘可靠性，这款插装设备正是针对该工序痛点开发的专用装配装备，目前已在日资电机量产线完成落地验证，可适配多款外径接近的定子产品绝缘块装配需求。设备整体采用分层式布局设计，底部为安装基准底板，采用加厚钢板加工，平面度控制在0.1mm以内，作为所有功能模块的安装基准，底板上预留了多组T型槽与安装孔位，可根据车间产线的排布方向调整各模块的相对位置，适配不同宽度的流水线对接需求，设备整体安装边界控制在长1200mm、宽450mm、高600mm范围内，可直接嵌入现有定子装配产线的线体间隙，不需要对原有产线做大规模改造。

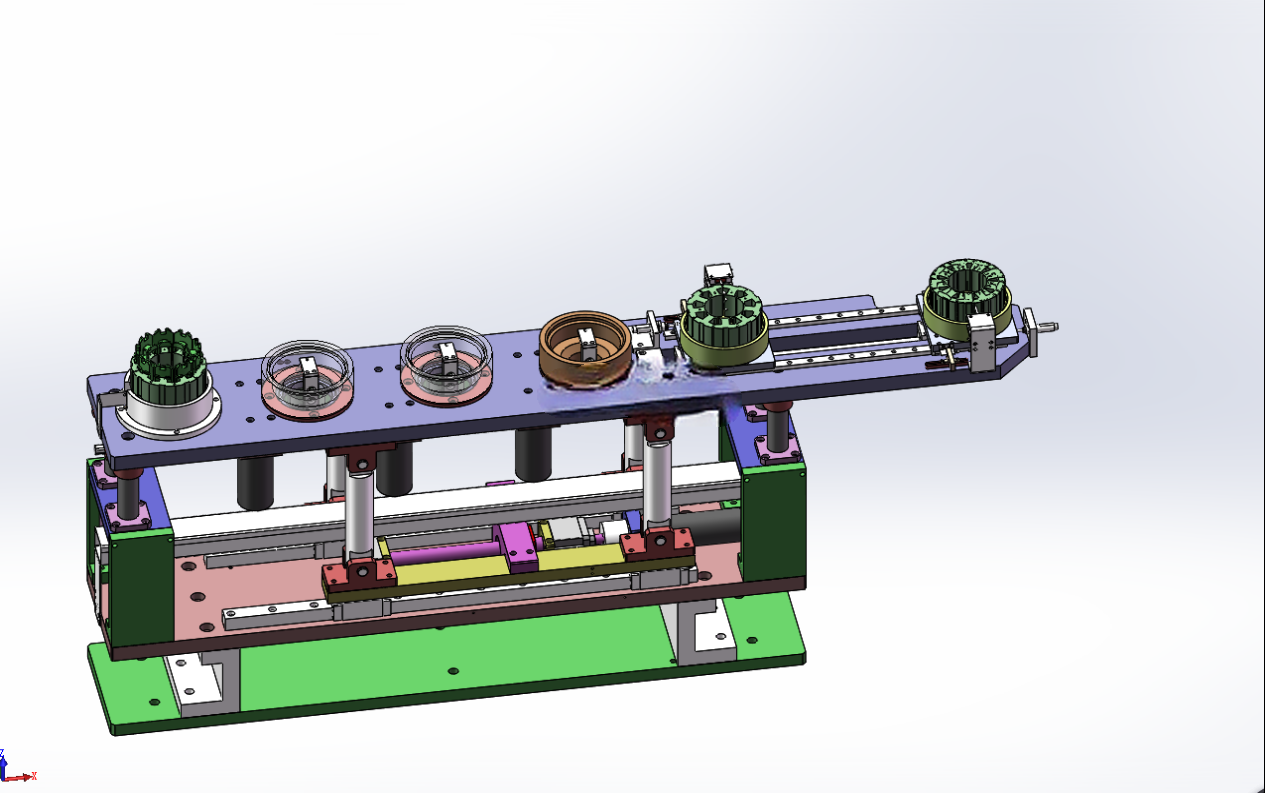

　　中部为工位流转机构，采用直线导轨搭配伺服滑台的结构，滑台上均匀布置6个定子定位工装，每个工装都带有仿形定位槽，可精准卡接待装配定子的外圆与下端面，定位重复精度可达0.05mm，滑台的移动步距可根据不同规格定子的尺寸做参数调整，流转节拍与各工位的作业时长匹配，避免出现工位等待的空耗问题。上层沿滑台流转方向依次布置多个功能工位，最上游为上料承接工位，可直接对接前工序的定子出料输送带，定子到位后通过顶升机构将工件转移到定位工装上，不需要人工干预上料；紧随其后的是绝缘块送料分料工位，采用振动盘作为绝缘块的出料动力源，振动盘内壁做了仿形轨道设计，可将无序堆叠的绝缘块按照统一姿态排序出料，出料末端搭配直振送料轨与分料气缸，每次仅放行单个绝缘块到待装配位置，避免出现多料卡滞的问题。

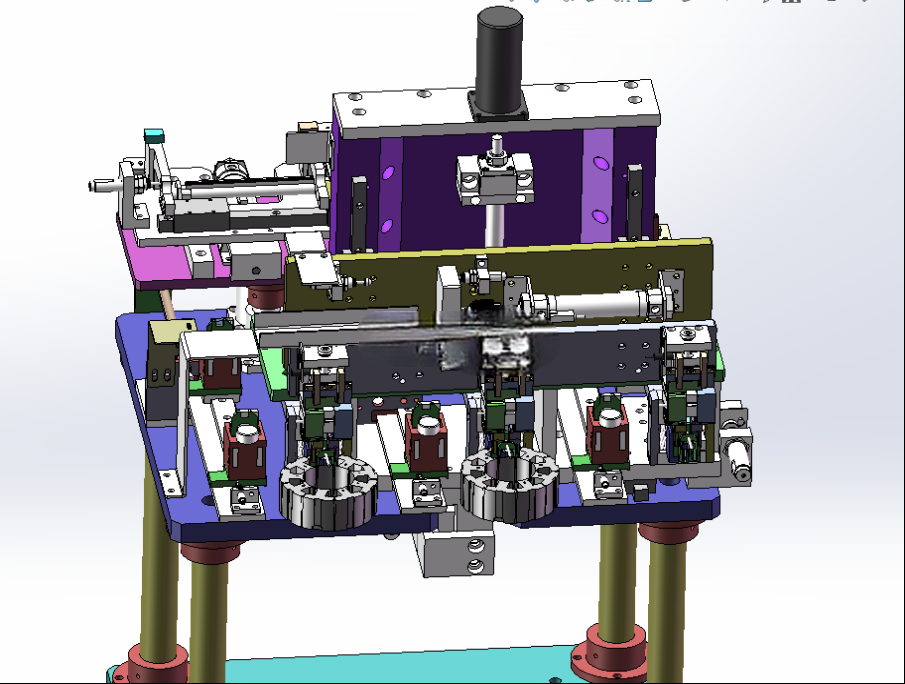

　　绝缘块插装工位采用双导杆导向的压装结构，压头根据绝缘块的外形做仿形设计，压装过程中压力实时可调，可根据绝缘块的材质特性设置压装力阈值，避免压力过大压裂绝缘块，或是压力过小导致插装不到位；插装完成后工件随滑台流转到定子翻转工位，该工位采用夹爪夹紧定子后做180度翻转，可对定子另一侧的绝缘块装配情况做检查，同时为后续工序的工件姿态做准备。翻转工位之后设置了视觉检测工位，通过工业相机对绝缘块的插装深度、装配间隙做在线检测，检测到装配不合格的工件会在后续下料工位被自动分拣到不良品收集盒，避免不良品流入下一道工序。

　　设备的气动元件、驱动电机都集中布置在设备下层的安装空间内，外侧设置可拆卸的防护盖板，日常维护时只需要拆开对应位置的盖板即可完成元件更换与参数调试，各工位的动作逻辑通过PLC程序控制，可根据不同型号定子的装配需求调整各工位的动作顺序、压装参数、流转节拍，换型时只需要更换对应定子规格的定位工装与压头，调整振动盘的出料轨道参数即可完成换产，换型时间可控制在30分钟以内。从实际量产运行的数据来看，该设备的单工位作业节拍可达6秒/件，相比人工插装效率提升3倍以上，绝缘块插装的良率可达99.5%，可有效避免人工操作带来的绝缘损伤、插装不到位等质量问题，设备的布局预留了扩展空间，可根据产线需求增加额外的功能工位，适配更多规格的定子绝缘装配需求。
