BMC塑封定子飞边清理专用设备结构

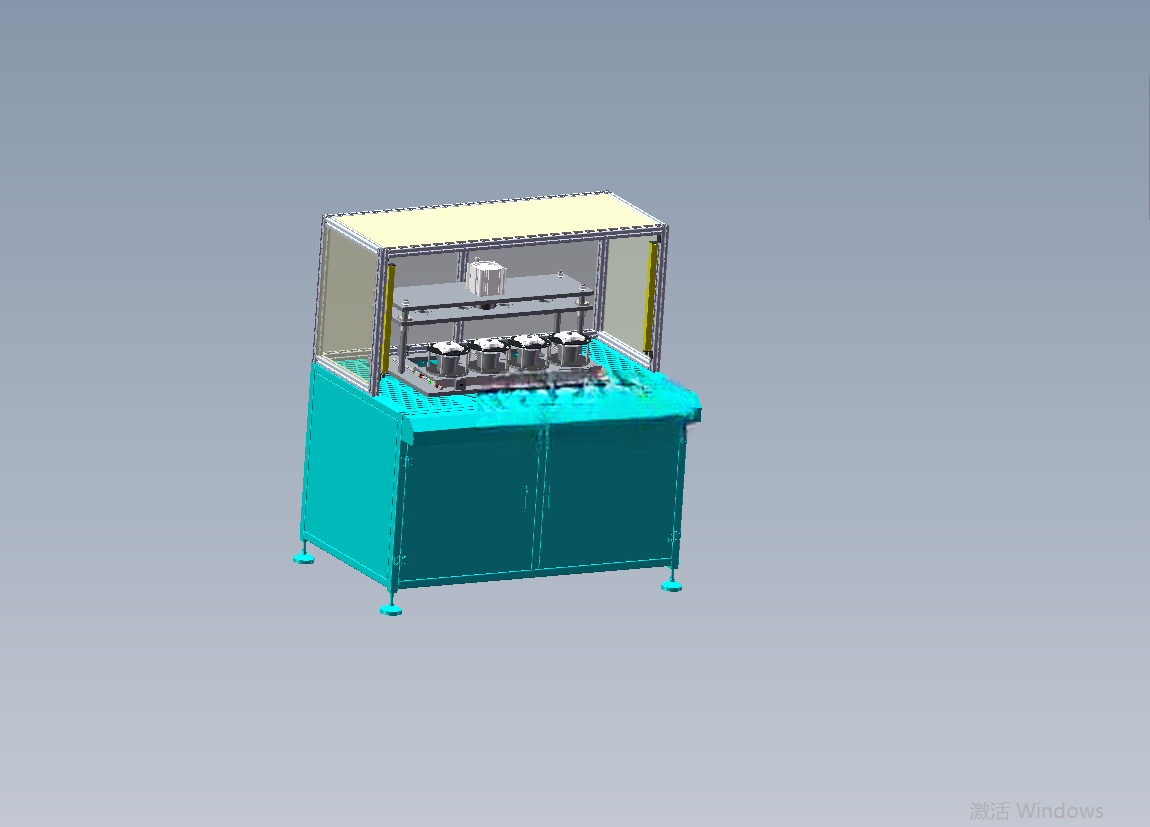

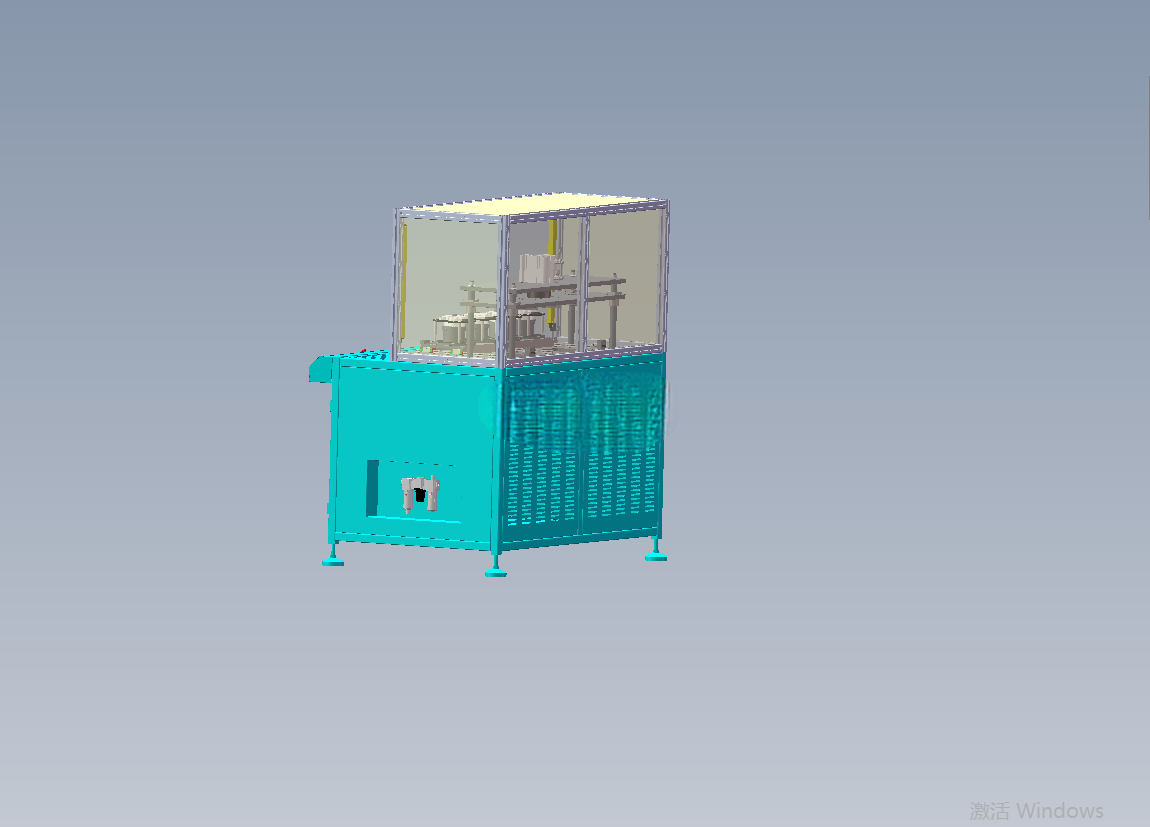

　　从产线布局的安装边界来看，设备整体采用一体式柜式机架结构，底部配置可调式支撑脚，可直接适配车间常规环氧地坪的安装需求，不需要额外做预埋地基，机架主体采用方通焊接框架搭配钣金护罩，操作侧设置半高透明安全防护围挡，既可以观察内部工位运行状态，也能阻挡清理过程中产生的碎屑飞溅到操作区域，设备的进料端设置在机身左侧，采用倾斜式进料导台，操作人员可直接将待清理的塑封定子放置在导台上滑入工位，不需要额外配置上料输送机构，适配中小批量电机生产车间的工位排布，整体占地尺寸控制在紧凑型区间，可灵活嵌入现有注塑生产线的后续工序段，不需要对原有产线做大规模改造。在电机制造的BMC注塑生产环节，定子完成塑封注塑后，受模具加工精度、合模间隙、注塑工艺参数波动等多重因素影响，塑封定子的分型面、嵌件配合位置不可避免会产生不同程度的飞边毛刺，这类飞边如果不做彻底清理，会直接影响后续定子与端盖、转子的装配精度，严重时还会导致装配后定子绝缘层受损、电机运行异响等质量问题，这款清理设备正是针对该工序痛点开发的专用加工设备。

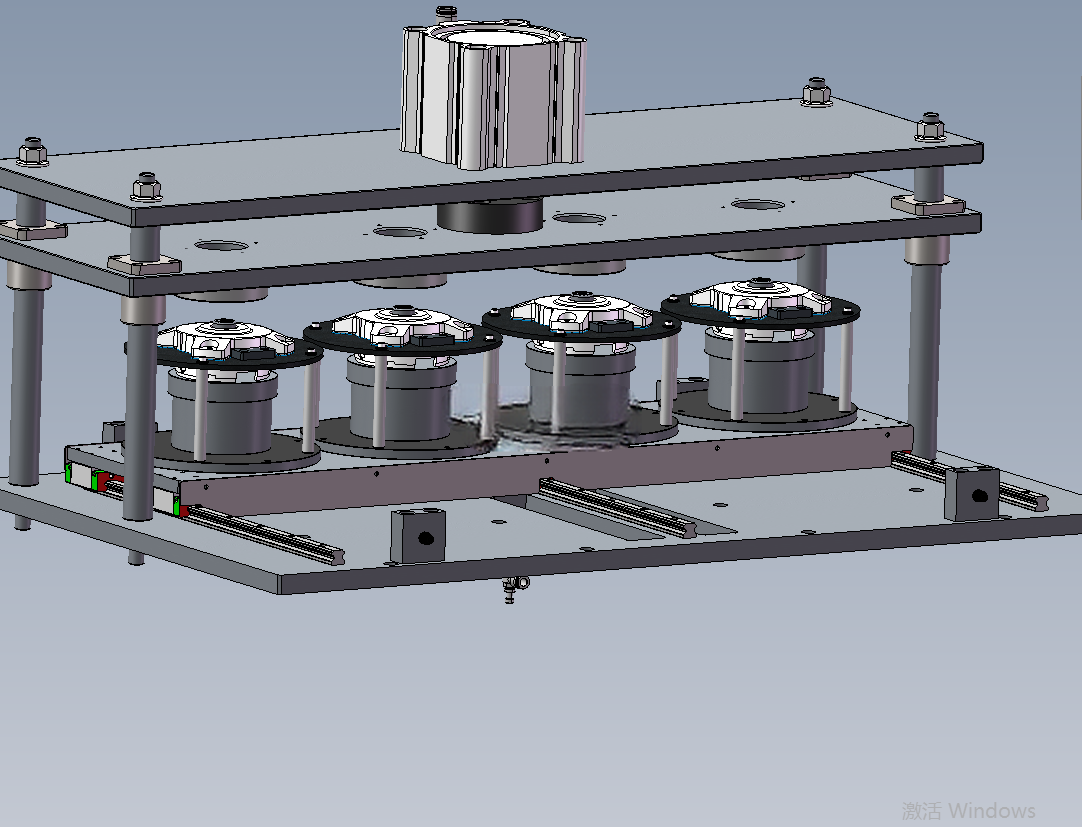

　　设备核心采用一出四工位的转盘式布局设计，四个工位沿转盘圆周等角度分布，分别对应上料、粗清、精修、下料四个工序动作，转盘采用间歇式分度传动，每个工位的停留时间可根据飞边厚度、清理要求做对应调整，相比单工位往复式清理结构，四工位设计可以让上料、清理、下料动作并行开展，大幅压缩单件工件的加工辅助时间，半自动的运行模式下，操作人员仅需要完成上下料操作，设备可自动完成工位切换、清理头进给、压力反馈调整等动作，既避免了全人工清理的效率低、一致性差问题，也不需要投入过高的全自动上下料改造成本，适配多数中小电机厂的生产投入预算。

　　清理执行端的设计充分考虑BMC塑封材料的特性，BMC材料属于热固性复合材料，固化后质地偏脆但同时具备一定的韧性，硬接触刮除容易导致塑封层崩缺，软质打磨又会出现清理不彻底的问题，因此设备的粗清工位采用浮动式硬质合金刮刀结构，刮刀的进给压力通过弹性组件做自适应调整，可贴合不同尺寸塑封定子的分型面轮廓，先将厚度较大的飞边整体刮除，精修工位则采用低速旋转的尼龙磨轮配合定向吸尘口，将残留的细碎飞边、毛边打磨平整，同时将打磨产生的粉尘直接吸走，避免粉尘散落到车间环境中，两个清理工位的动作行程、压力参数都可通过调节机构做适配调整，可覆盖一定尺寸范围内的不同规格BMC塑封定子加工需求。

　　从结构设计的细节来看，设备的所有传动组件都内置在机架内部，外侧护罩做了密封处理，避免BMC粉尘进入传动导轨、分度机构内部造成部件磨损，清理工位的下方设置可拆卸式碎屑收集抽屉，日常维护时只需要定期抽出抽屉清理积攒的飞边碎屑即可，不需要拆解设备主体结构，操作侧的控制按钮集中设置在进料侧的护罩面板上，包含急停、启动、工位调整等常用按键，操作人员不需要往返走动即可完成设备操作，设备的气动、电气走线都采用拖链内置排布，走线整齐且方便后期检修排查故障。在实际生产应用中，该设备可直接对接BMC注塑机的出料端，操作人员从注塑机取出完成固化的塑封定子后，放置到设备进料工位即可同步开展清理作业，不需要额外的工件中转存放区，清理完成的定子可直接流入后续的装配工序，相比传统的人工手持刮刀、砂纸打磨的清理方式，不仅清理效率提升数倍，还能保证每个定子的飞边清理质量一致性，避免人工操作力度不均导致的塑封层损伤、飞边残留等问题，有效降低后续装配工序的不良率。
