密封条冲切钻孔裁切一体化加工设备

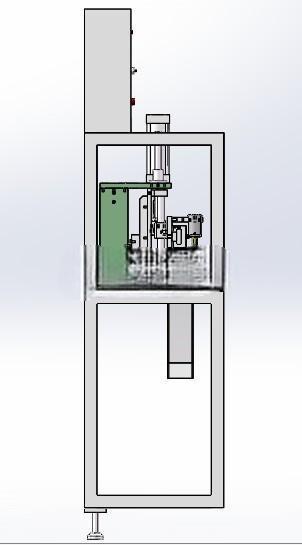

　　在橡塑密封件生产加工环节，密封条的定长裁切、孔位加工、端部冲切往往分散在多台独立设备上完成，工序间的转运、多次定位带来的累积误差，一直是中小批量密封件生产中影响成品一致性的核心痛点。这台一体化加工设备，正是针对密封件生产车间的工序整合需求设计，可直接对接密封条挤出生产线的出料端，也可作为独立工位完成半成品密封条的二次加工，覆盖汽车密封、门窗密封、机柜密封等多领域密封条的成品加工需求，省去多台设备排布占用的车间空间，减少工序间的工件周转人力投入。设备采用立式框架式承载结构，底部为方管焊接的一体式机架，机架底部预留可调脚杯安装位，可根据车间地面平整度调整设备水平度，整体安装边界控制在长1200mm、宽800mm、高1800mm范围内，无需额外做地基固定，普通生产车间的硬化地面即可满足安装要求，机架上部为封闭的加工舱体，舱门设置透明观察窗，既可以防护加工过程中产生的碎屑飞溅，也方便操作人员实时观察加工状态。

　　设备核心功能分为钻孔与裁切两大模块，钻孔单元采用高速电机搭配定制钻夹头的结构，钻孔电机安装在可水平调节的直线导轨滑台上，可根据密封条上的孔位间距要求，灵活调整钻孔电机的安装位置，适配不同孔距规格的密封条加工需求，钻孔进给采用气缸驱动的直线进给结构，进给行程可通过磁性开关灵活调整，避免钻穿工件后行程过大损伤下方工装托板。裁切单元共配置三把定制裁切刀，分别布置在加工位的两端与中间位置，可同时完成密封条的定长切断与端部异型冲切，刀片采用快装式压紧结构，更换不同刃口形状的刀片即可适配不同截面形状密封条的裁切需求，无需重新调整整个裁切机构的安装位置。

　　设备的工装托板根据密封条的截面形状做仿型开槽设计，工件放入槽内后即可完成径向定位，无需额外的夹紧动作，配合端部的定位挡块，可快速完成工件的长度方向定位，单工位上下料时间可控制在5秒以内。设计过程中重点考虑了加工碎屑的收集问题，加工舱底部设置倾斜的导屑板，裁切与钻孔产生的橡塑碎屑可沿导屑板滑入机架下方的抽拉式集屑盒，清理时只需抽出集屑盒即可完成碎屑清理，不会出现碎屑堆积在传动机构内造成卡滞的问题。设备的气动元件与电气控制元件全部集成在机架上部的控制箱内，控制箱与加工舱做分隔设计，避免碎屑进入电气舱造成元件短路，走线全部采用拖链防护，往复运动部位的管线不会出现弯折磨损的问题。

　　从结构设计的参考价值来看，这台设备的孔距可调结构、多刀同步裁切结构、仿型工装快换结构，都可以直接复用在其他长条型橡塑制品的加工设备设计中，对于刚接触非标加工设备设计的工程师而言，其框架受力计算、气缸选型匹配、运动干涉规避的处理方式，都具备实际的参考意义，整套结构没有采用复杂的定制加工件，大部分结构件采用标准铝型材与标准板材加工而成，加工制造成本可控，也方便后期的维护与配件更换。
