双牵引水平打孔设备结构设计方案

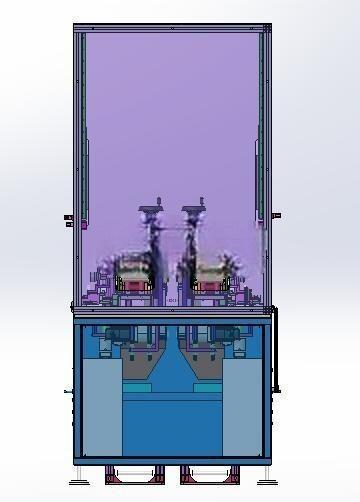

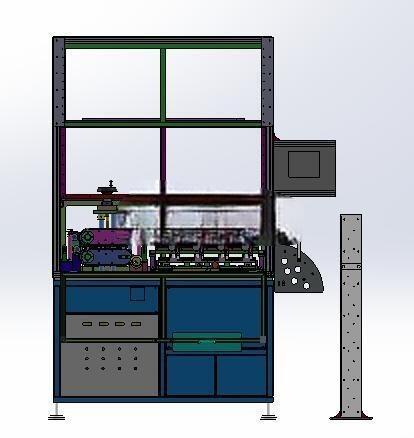

　　在消费电子零部件、小型五金冲压件、包装辅料等需要连续冲孔加工的量产场景中，单工位单机打孔设备往往难以匹配双产线并行的生产节拍，容易出现工序等待、产能闲置的问题，这款双牵引水平打孔设备正是针对这类工况开发的专用加工设备，可同时对接两条平行排布的产线完成独立打孔作业，无需额外增设单机设备即可实现产能翻倍。设备整体采用上下分层的柜体式布局，下部为焊接机架底座，内部预留电气元件、气动阀组的安装空间，底座底部配置可调脚杯与地脚固定孔，可直接固定在车间硬化地面上，安装时需预留前后各800mm、左右各1200mm的操作维护空间，设备总高度控制在1800mm以内，适配多数车间的层高与流水线对接高度，上部为加工工作腔，外围设置透明防护挡板，既可以观察加工状态，也能防止打孔过程中产生的碎屑飞溅伤人。

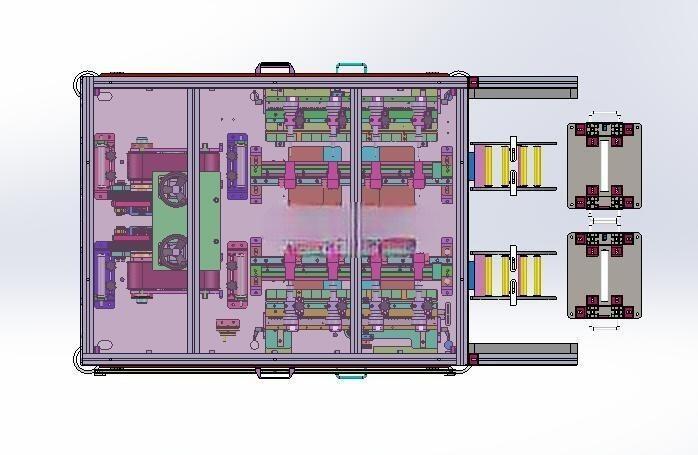

　　两套独立的打孔工装沿设备中线对称排布，各自对应一条进料通道，前后牵引机构分别负责对应产线的物料送进，牵引辊组采用包胶辊面设计，可根据待加工物料的厚度调整辊间压紧力，避免送料过程中出现打滑、偏移，保证送料步距精度控制在±0.1mm范围内。送料路径上配置的光电检测组件可实时识别物料的到位状态，自动匹配送料速度与打孔动作的触发时机，无需人工手动触发加工流程，当物料出现缺料、卡滞时可自动停机并触发警示信号，避免设备空打或者刀具损坏。

　　打孔执行端采用气钻作为动力源，搭配定制化的打孔针夹具，可根据加工孔径需求快速更换不同规格的打孔针，气钻的运动轨迹为水平方向的往复直线运动，由线性导轨导向、气缸驱动进给，进给行程可通过调节气缸限位块进行调整，适配不同厚度物料的打孔深度需求，往复运动频率最高可达120次/分钟，可匹配高速产线的加工节拍。两套打孔工装的气路、控制系统完全独立，可单独启停、单独调整参数，当其中一条产线换型或者维护时，另一套工装可正常运行，不会出现整台设备停机的情况，大幅提升了设备的稼动率。

　　设备的结构设计充分考虑了日常维护的便利性，气钻安装位、牵引辊调节位、光电传感器安装位都预留了足够的操作空间，日常更换打孔针、清理碎屑、调整传感器位置无需拆解大面积的防护结构，单人即可在10分钟内完成常规维护操作。机架上部的工作腔底部设置倾斜式导屑槽，打孔产生的碎屑可沿导屑槽滑落到设备侧部的集屑盒中，无需人工频繁进入工作腔清理，降低了操作人员的劳动强度。从建模细节来看，整套设备的所有零部件都做了装配干涉检查，气动管路、电气走线的排布都预留了固定位与走线路径，采购件的选型都标注了对应的规格参数，工程图中包含了总装图、部件装配图、关键零件加工图，BOM清单完整罗列了所有标准件、加工件、外购件的规格、数量、材质要求，可直接用于生产制造的指导。在实际产线对接时，设备的进料高度可通过底座脚杯进行±50mm的微调，可适配不同高度的流水线出料端，无需额外增设过渡接驳台，减少了产线改造的成本。设备的气动系统配置了三联件处理单元，可对压缩空气进行过滤、调压、油雾润滑，延长气钻、气缸等气动元件的使用寿命，供气压力要求在0.5-0.7MPa范围内，常规工厂压缩空气管网即可满足使用需求，无需额外配置增压设备。
