带骨架密封条锯切式裁断加工设备

　　在汽车密封系统、门窗密封构件生产环节，带骨架密封条的定长裁切一直是工序里的难点——这类密封条内部嵌有金属或硬质复合骨架，普通剪切方式容易出现骨架变形、切口毛边、截面倾斜的问题，直接影响后续装配的密封贴合度。这款锯切式裁断设备，就是针对带骨架密封条的加工特性开发的专用加工单元，从结构布局到功能模块的设计，都围绕硬质骨架密封条的裁切痛点做了针对性适配。

　　从实际产线适配场景来看，这类设备既可以作为单机工位，配合人工上料完成小批量多规格的密封条裁切作业，也可以对接前端挤出生产线、后端接料输送机构，接入全自动化密封件生产流水线，适配三元乙丙橡胶、橡塑复合等不同材质的带骨架密封条加工，裁切长度可根据生产需求灵活调整，切口垂直度误差控制在极小范围内，避免后续装配时出现密封间隙不均的问题。

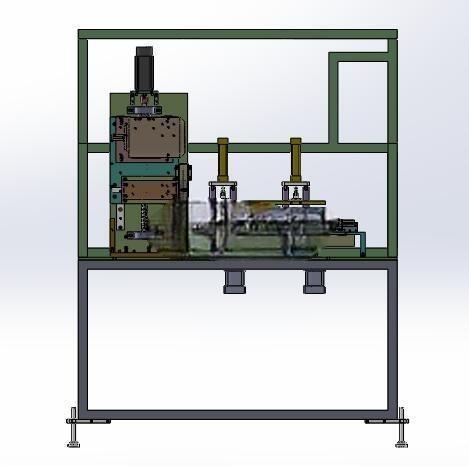

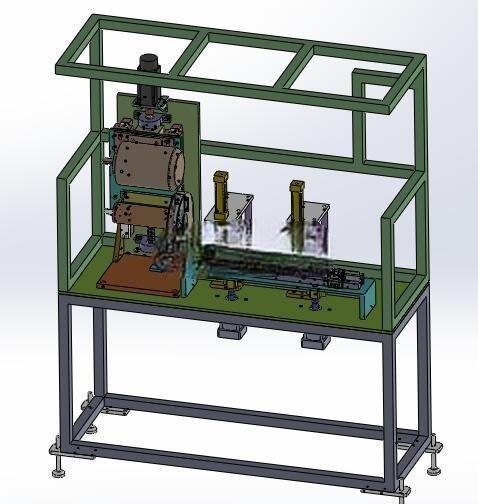

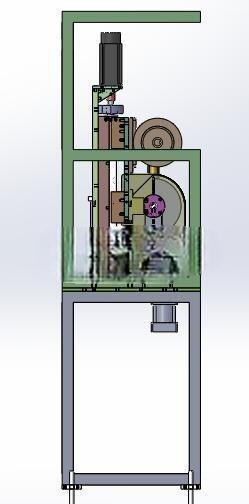

　　设备的整体框架采用方管焊接式机架结构，底部预留了地脚安装孔与调节脚杯，安装时可根据车间地面平整度调整设备水平，机架整体高度适配人工站立操作的 ergonomic 要求，也可对接流水线的输送高度做定制调整，安装边界不需要额外预留过大的操作空间，单机占地尺寸紧凑，适合中小型加工车间的工位布局。上层框架做了半包围式的防护设计，锯切区域预留了观察窗口，既可以防止锯切过程中碎屑飞溅，也方便操作人员实时观察裁切状态。

　　核心功能模块分为三个部分，首先是产品定位工装，定位槽根据密封条的截面轮廓做仿形设计，不同截面的密封条只需要更换对应的定位镶块即可快速切换生产规格，定位槽的入口处做了导向倒角，方便密封条顺畅送入工位，避免送料过程中刮伤密封胶面。其次是产品夹紧工装，采用上下压紧式结构，压紧块贴有防滑橡胶垫，夹紧力可根据密封条的硬度调整，既可以保证锯切过程中工件不会移位，也不会因为夹紧力过大导致密封条截面变形，夹紧动作与锯切进给做了互锁设计，只有夹紧到位后锯切机构才会启动，避免出现安全隐患。最后是裁断机构，采用高速旋转的锯片作为裁切执行件，锯片进给采用线性导轨导向，进给速度可根据骨架硬度调整，锯切主轴的转速也可做适配调节，针对不同厚度的金属骨架都能保证切口平整无毛刺，锯切位置下方预留了碎屑收集口，可外接吸尘装置及时清理锯切产生的胶屑与金属碎屑，保持工位整洁。

　　设计过程中重点考虑了设备的维护便捷性，锯片的更换位置预留了足够的操作空间，不需要拆解大量结构件即可完成锯片更换；夹紧工装的定位镶块采用快拆式固定结构，换型时间控制在十分钟以内，适配多规格小批量的柔性生产需求。传动部分的润滑点都做了外置式设计，日常维护时不需要拆开设备护罩即可完成注油保养，降低设备的日常维护成本。电气控制部分集中安装在机架侧部的电箱内，操作按钮布置在设备前端的操作面板上，包含手动调整与自动运行两种模式，调试时可单独控制夹紧、进给、锯片启停动作，方便初始参数的调试与故障排查。

　　从结构建模的细节来看，所有配合面都做了公差适配设计，导轨安装面预留了刮研余量，锯片主轴的同轴度、进给方向与定位面的垂直度都在模型里做了装配校验，避免实际加工装配时出现干涉问题。设备的整体重心落在机架底部中心位置，高速锯切过程中不会出现明显的振动，保证裁切精度的稳定性。
