汽车密封条生产线用骨架导开设备结构

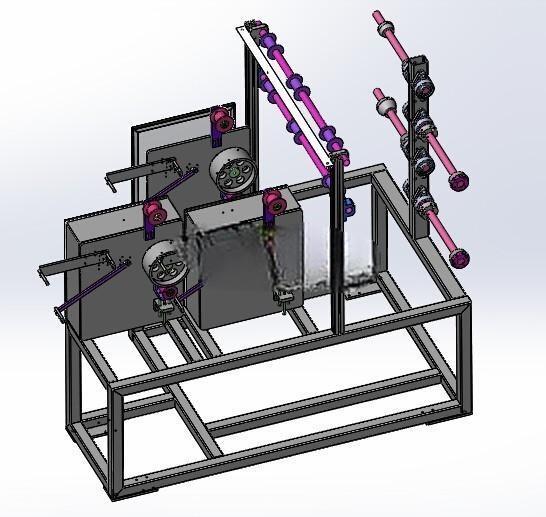

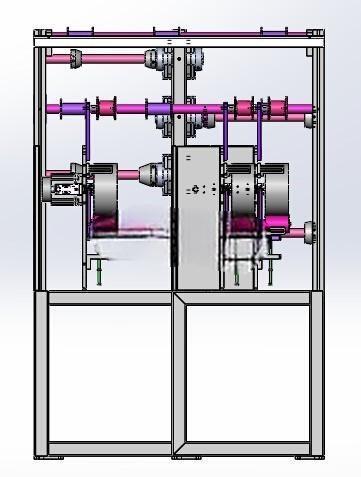

　　在汽车密封条的连续挤出生产环节，金属骨架作为密封条的刚性支撑内嵌件，其放卷导开的稳定性直接决定后续挤出包覆工序的成品合格率，这套骨架导开结构正是针对该工序痛点设计的专用辅机结构。整套设备采用立式双工位对称布局，主体安装框架采用标准方管焊接成型，安装基准面预留了与生产线主线体对接的腰型连接孔，可适配不同幅宽的骨架卷材安装需求，安装时需保证设备中心与挤出机进料口中心同轴度偏差不超过1mm，避免骨架走偏导致的包覆错位问题。

　　设备核心的导开执行单元采用多组可调式导轮组合结构，上下对称布置的四组带座轴承支撑导轮，轮面包覆聚氨酯防滑层，既可以避免金属骨架表面镀锌层被划伤，又能提供足够的摩擦力带动卷材平稳转动，导轮支架采用立式滑轨安装结构，可根据骨架卷材的实际幅宽手动调整轮组间距，调整到位后通过锁紧螺栓固定，适配不同规格的内嵌骨架生产需求。考虑到金属骨架卷料在放卷过程中直径会逐渐减小，设备设计了摆杆式张力自适应结构，紫色摆臂一端连接张力导轮，另一端通过配重块实现张力动态平衡，无需额外配置电气检测元件即可实现放卷张力的自动匹配，避免张力过大拉断骨架或是张力过小导致骨架堆叠跑偏，这种纯机械的张力结构在车间多尘、多油污的生产环境下可靠性远高于电气传感式结构，日常维护仅需定期给摆臂铰接点加注润滑脂即可。

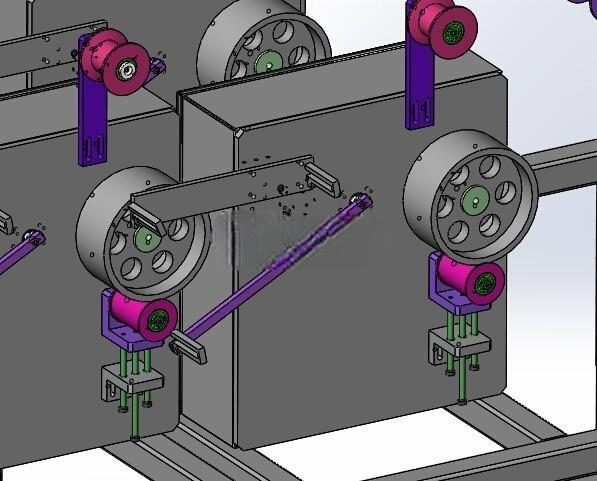

　　导轮的安装座采用双层可调结构，底层通过四根导向立柱与主体框架连接，可通过调节螺栓实现导轮高度方向的微调，适配不同高度的生产线进料位置，上层安装板可实现水平方向的角度微调，纠正骨架卷材自身的端面跳动偏差，保证骨架进入挤出模头时的平整度。设备的卷材安装位采用气胀轴式固定结构，可快速完成骨架卷的上料与锁紧，更换卷料的时间不超过两分钟，适配生产线连续化生产的快换需求，双工位的布局设计可在一卷料用完时快速切换到另一工位，减少停机等待时间。

　　从安装边界来看，整套设备的主体宽度控制在1.2米以内，深度0.8米，高度1.5米，占用生产线的侧边空间较小，不需要额外开挖地基，直接通过膨胀螺栓固定在车间地面即可投入使用，进线位置预留了足够的操作空间，方便操作人员完成上料、穿带、调整等日常操作。在实际生产场景中，这套导开结构可适配厚度0.2-0.8mm的钢带骨架、钢丝编织骨架等多种汽车密封条常用内嵌骨架类型，导开速度可匹配挤出线0-30m/min的生产速度范围，运行过程中无明显的骨架抖动、跑偏问题，导轮的布局经过多次优化，骨架从卷材放出到进入挤出模头的过程中经过至少6个导轮的导向，弯折弧度经过严格计算，不会出现骨架弯折变形、应力残留的问题，保证后续包覆后密封条的尺寸稳定性。设计过程中充分考虑了车间的实际使用工况，所有外露的金属结构件都做了喷塑防锈处理，导轮的轴承选用带密封圈的深沟球轴承，可阻挡生产过程中产生的橡胶碎屑、粉尘进入轴承内部，延长设备的无故障运行时间，铰接位置都设计了防尘罩，避免杂物卡滞导致张力调节失效。
