汽车密封条EPDM硬骨架在线裁断收料设备

　　这套设备面向汽车密封胶条生产的后段裁切工序，适配纯胶类EPDM硬骨架密封条的连续在线加工需求，替代传统离线裁切的零散作业模式，匹配挤出生产线的连续出料节奏，实现从牵引送料、定长裁断到成品收料的全流程连贯作业，解决过往人工定长裁切精度差、不同硬度胶条换型调试耗时长、裁切后料件散乱堆积的现场痛点。

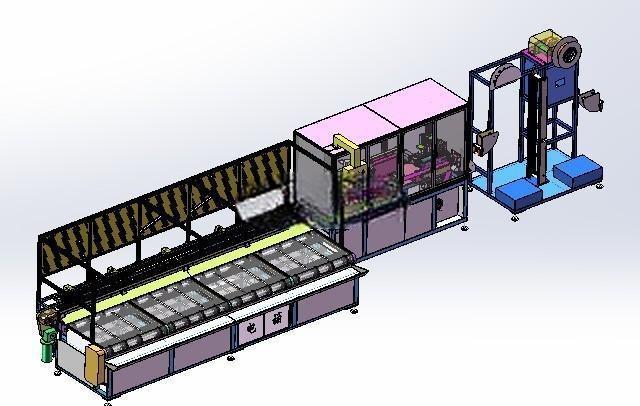

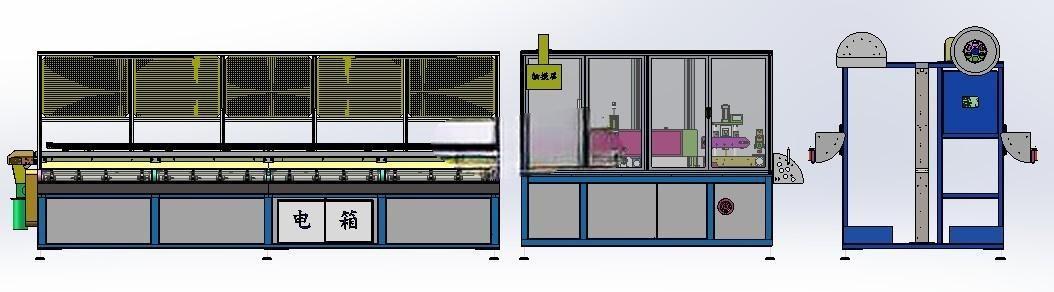

　　从结构布局来看，设备整体采用方通焊接一体式机架，底部配置可调式支撑脚杯，可适配车间地面0-15mm的高度差调整，安装时无需额外预埋地脚螺栓，仅需预留1800mm×1200mm的地面操作空间，机架侧边预留200mm的维护通道，方便日常对传动部件的润滑、裁刀的更换检修。入料端的牵引机构采用上下双压辊配合同步带的夹持结构，压辊表面包覆耐磨丁腈橡胶层，可根据密封条的截面形状调整压合间隙，避免硬骨架材质在牵引过程中出现压痕变形，牵引速度可在0-30m/min范围内无级调节，能直接对接前端挤出线的出料速度，无需额外设置储料缓冲架也能保证送料张力稳定。

　　核心裁切单元采用双模式可换结构，针对软质纯胶密封条配置刀板刀垫式裁切结构，裁切时刀板垂直下压，配合高弹性刀垫实现整面齐平切断，切口无毛刺、无粘连；针对添加硬骨架的硬质胶条则切换为凹凸模裁切结构，凹模精准匹配密封条截面轮廓，凸模下行时沿轮廓完成冲切，避免硬骨架裁切时出现劈裂、骨架外露的缺陷。两种裁切模块均采用快锁式安装结构，换型时仅需松开侧边的两个锁紧手柄即可完成模块拆装，单次换型调试时间不超过15分钟，适配多规格密封条的共线生产需求。裁切单元的驱动采用伺服电机配合曲柄连杆结构，裁切行程可根据胶条厚度灵活调整，定长裁切精度可控制在±0.5mm以内，满足汽车密封条的装配尺寸公差要求。

　　收料单元集成了输送线、定长挡料机构与接料盘，裁切完成的密封条经短平皮带输送线送出，到达设定长度后挡料机构抬起，料件自动滑入接料盘内堆叠，接料盘采用倾斜式设计，可容纳50-80根成品料件，减少人工频繁取料的工作量。设备的传动部位全部设置透明亚克力安全防护罩，裁切工位配置安全光栅，操作人员肢体误入裁切区域时设备会立即停机，满足车间安全生产的防护要求。

　　设计过程中针对密封条裁切的常见问题做了专项优化：牵引机构的压合压力采用调压阀独立控制，可根据不同硬度的胶条调整夹持力，既避免压力过大导致胶条变形，也防止压力过小出现送料打滑影响定长精度；裁切工位下方设置废料收集抽屉，裁切产生的边角余料可直接落入抽屉内，方便定期清理；设备的气路、电路全部采用内藏式布线，管线沿机架内部的线槽排布，避免外露管线被胶料、油污污染，延长管线使用寿命。整体结构的受力部件均做了有限元刚度校核，机架焊接后经过时效处理消除内应力，长时间高速运行时不会出现结构变形，保证裁切精度的长期稳定性。
