同轴剥线设备结构设计方案

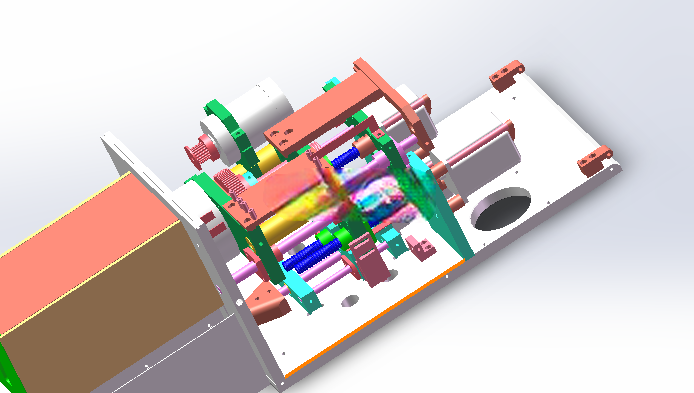

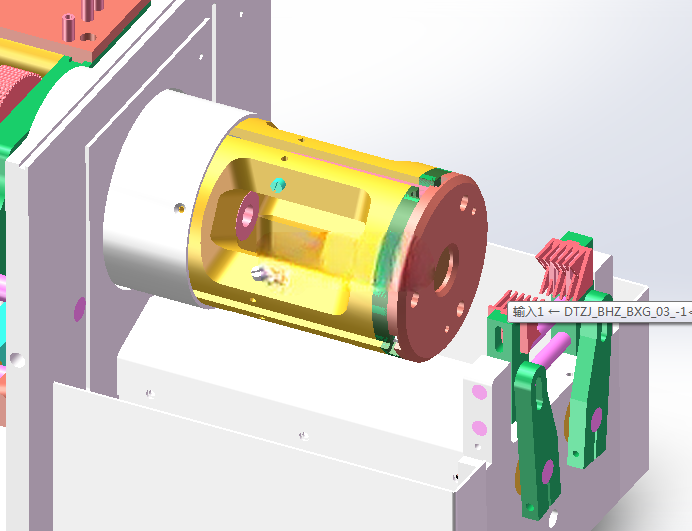

　　在通讯线束、射频线缆加工的产线环节里，同轴电缆的剥线工序一直是影响线束成品一致性的核心节点，传统手工剥线或者简易工装剥线，很容易出现屏蔽层损伤、内芯绝缘割破、剥深不一致的问题，尤其是多层结构的同轴电缆，从外护套、金属屏蔽层、内绝缘层到中心导体，每一层的切削深度都需要精准控制，稍有偏差就会导致线缆信号传输性能不达标，直接造成整段线缆报废。这款同轴剥线设备的结构设计，正是针对这类加工痛点展开，整套结构采用卧式布局，核心切削单元采用旋切式刀头结构，刀头组件集成在回转主轴内部，主轴带动刀头做圆周回转的同时，进给机构驱动刀片做径向进给，能够实现对不同线径同轴电缆的逐层旋切剥离，最高可适配九层结构的同轴电缆加工需求。

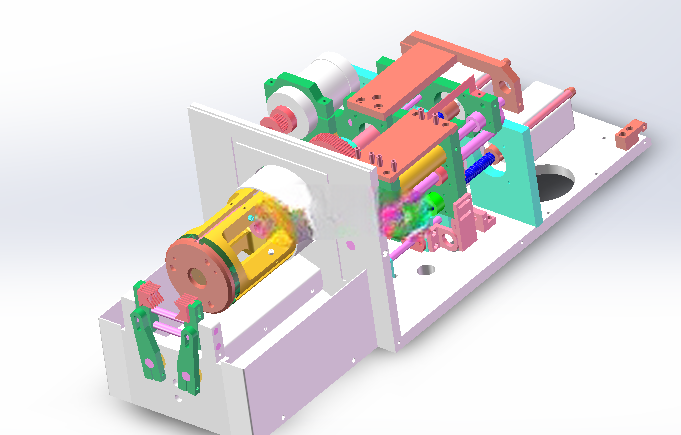

　　从结构布局来看，设备的线缆夹持机构布置在切削单元的进料侧，采用仿形夹块设计，可根据不同线径的电缆更换对应的夹套，夹持动作采用气动驱动，夹持力可通过气源压力调节，既能够保证电缆在切削过程中不会出现周向转动或者轴向窜动，又不会因为夹持力过大压伤电缆外护套。旋切刀头的径向进给采用精密凸轮驱动结构，配合微调螺杆可以实现0.01mm级的进给精度调节，操作人员可以根据不同电缆的各层厚度，对应设置每一层的切削深度，避免进刀过深损伤内层结构，或是进刀过浅无法完全剥离对应层的材料。

　　设备的出料侧布置有剥线拉拔机构，当刀头完成对应层的环切之后，拉拔夹爪夹紧电缆端部，沿轴向做直线运动，将环切下来的绝缘层或者屏蔽层从电缆端部剥离，拉拔行程可以根据需要剥离的长度进行调节，适配不同加工长度的剥线需求。整套设备的控制核心采用PLC单元，所有动作的时序逻辑、进给参数、行程参数都可以通过控制面板进行设置，操作人员只需要输入对应电缆的线径、各层厚度、剥线长度等参数，设备即可自动完成夹持、旋切、进给、拉拔、松夹的全流程动作，不需要人工干预每一步操作，相比传统的半自动剥线设备，加工一致性和加工效率都有明显提升。

　　在安装边界方面，整套设备的主体结构采用铝型材搭建机架，底部设置可调脚杯，可以根据产线的布局调整设备的水平度，设备的整体宽度控制在600mm以内，长度在1200mm左右，高度不超过1100mm，可以直接集成到现有线束加工产线中，不需要对原有产线做大规模的改造，设备的气源接口和电源接口都布置在机架后侧，方便现场布线接驳。刀头部分的结构设计充分考虑了换型维护的便利性，刀片采用标准快换式结构，不需要复杂的拆卸工具即可完成刀片的更换和刃磨，日常维护时只需要定期清理刀头内部残留的线缆碎屑，检查刀片的磨损情况即可，不需要复杂的校准流程。针对不同材质的电缆加工需求，刀头的回转转速也可以通过参数进行调节，加工硬质绝缘层的电缆时可以适当提高转速保证切口平整，加工带有薄屏蔽层的电缆时可以降低转速避免屏蔽层被搅断，适配不同材质、不同规格的同轴电缆、铜轴线缆的剥线加工需求，覆盖通讯设备制造、射频组件生产、安防线缆加工等多个场景的线束加工需求，能够有效替代人工剥线工序，降低操作人员的劳动强度，减少因为人工操作失误导致的线缆报废问题。
