汽车密封条唇边双工位冲切加工设备

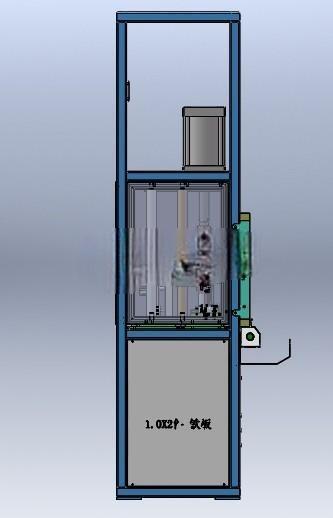

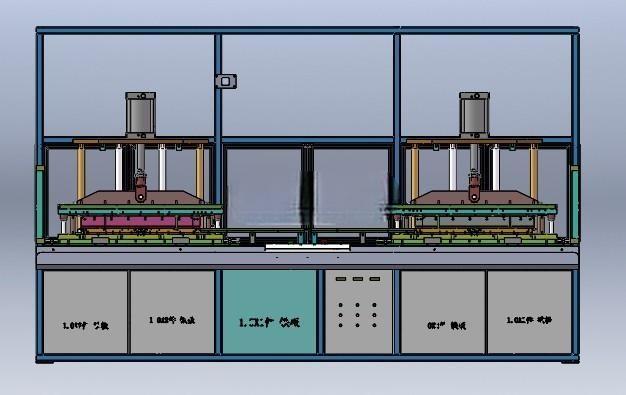

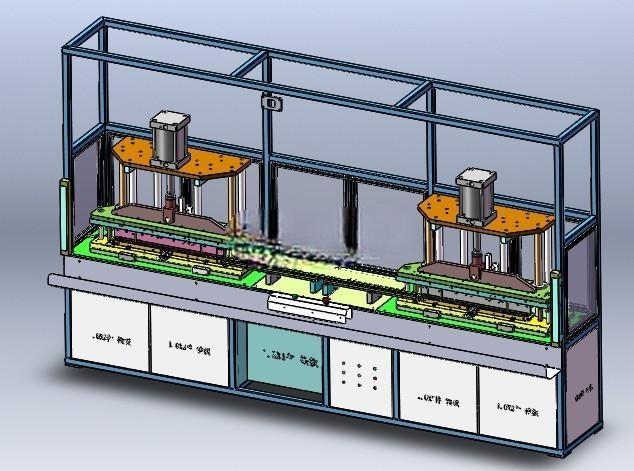

　　这套冲切设备主要面向汽车密封部件生产环节的唇边修边工序，适配汽车密封条盖前条类软质弹性密封件的定长冲切加工，在汽车零部件配套生产线中，承担密封条两端唇边多余料边的精准冲除作业，解决软质密封件手工裁切精度差、切口一致性不足的问题。设备采用双工位对称布局设计，两个独立冲切单元可同步完成同批次工件两端的冲切动作，也可单独调试适配不同长度规格的密封条加工需求，机架采用方管焊接框架搭配铝型材防护栏的组合结构，下部设置独立的电气柜、气动控制仓与废料收集舱，上部冲切区域设置透明防护挡板，既满足生产安全防护要求，也方便操作人员实时观察冲切工位的工作状态。

　　从结构设计逻辑来看，整套设备的冲切执行单元采用气缸驱动上下模合模的动作原理，上模安装切刀组件，下模设置与密封条截面完全匹配的仿形定位型腔，软质密封条放入下模型腔后，定位销自动穿入工件预设的工艺孔完成定位，气缸带动上模下行，切刀沿型腔边缘完成唇边余料的冲切，上下模合模间隙控制在0.02mm以内，避免软质材料冲切时出现毛边、拉扯变形的问题。设备的安装边界可适配常规车间流水线的对接需求，整机底部设置可调脚杯，可根据生产线高度调整设备水平度与作业面高度，冲切工位的操作面高度符合人体工程学设计，操作人员取放工件的动作幅度控制在合理范围内，降低长时间作业的疲劳度。

　　气路系统采用集中排布的设计，所有气缸的调速阀、电磁阀统一安装在下部气控仓内，方便日常维护与参数调整，冲切动作的压力可通过气源处理三联件实时调节，适配不同硬度、不同厚度的密封件材料冲切需求，避免压力过大导致工件压伤，或是压力不足出现切不断、连料的问题。在实际生产应用场景中，该设备可直接对接密封条挤出生产线的末端，完成挤出冷却后的定长切断、唇边冲切的连续工序，也可作为独立工位用于离线返修、小批量定制件的冲切加工，双工位的设计让设备的加工效率比单工位冲切设备提升近一倍，同时两个冲切单元的切刀组件采用快拆式安装结构，更换不同规格产品的切刀与下模型腔时，无需复杂的调试即可快速完成换型，适配多品种小批量的密封件生产需求。

　　设备的防护设计充分考虑了车间生产的安全规范，冲切区域设置安全光栅，操作人员肢体误入冲切作业范围时设备会立即停止动作，避免安全事故，上部的铝型材防护栏可阻挡冲切过程中可能飞出的细小料屑，下部柜体采用全封闭设计，避免车间粉尘、切削液进入电气与气路元件内部，延长元件的使用寿命。从结构细节来看，上下模的导向采用精密导柱导套配合，保证合模过程中切刀与型腔的对位精度，长期反复冲切也不会出现切刀偏移、啃模的问题，下模型腔的表面做了硬质氧化处理，降低软质密封条与型腔表面的摩擦系数，取放工件时不会出现粘模、划伤工件表面的问题。废料收集区域设置在冲切工位的正下方，冲切落下的余料会通过斜面滑道直接落入废料收集盒，无需操作人员频繁清理工位表面的料屑，维持作业面的整洁。整套设备的结构设计充分考虑了软质密封件加工的特性，没有采用复杂的伺服驱动与多轴联动结构，而是通过简洁的机械结构与气动驱动实现稳定的冲切动作，降低了设备的制造成本与后期维护难度，对于汽车密封件生产厂商来说，这类专用冲切设备相比通用裁切设备，加工精度、生产效率与成品合格率都有明显的优势，也能更好地适配汽车行业对密封件外观质量、尺寸精度的严格要求。
