汽车组合开关高低温耐久性能试验台

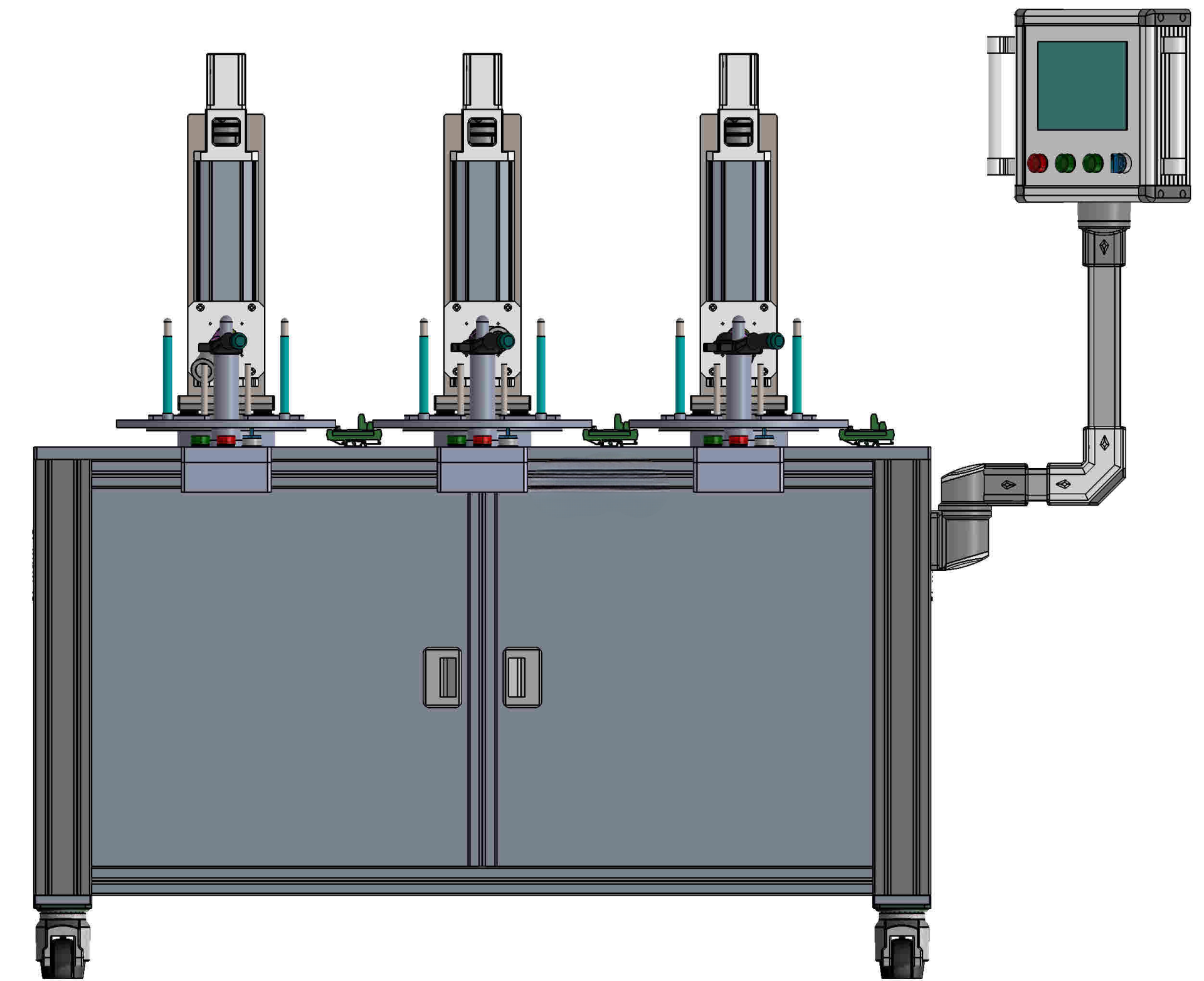

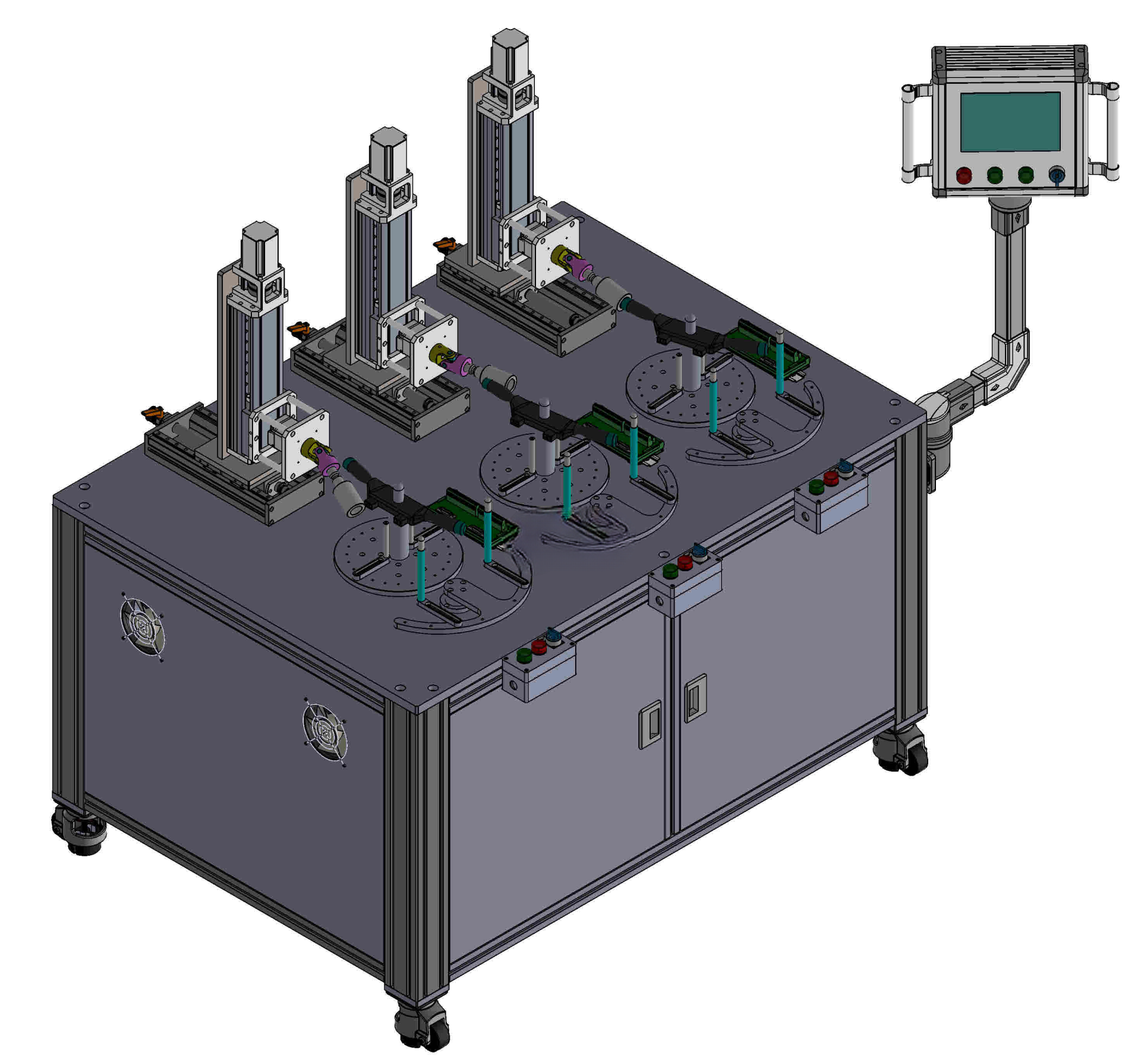

　　设备采用三工位并行布局设计，单工位可独立完成装夹与测试流程，不同工位可同步开展不同型号样件的测试任务，大幅提升多批次样件的验证效率；台架主体采用方通焊接机架结构，下部设置双开门储物柜体用于存放备用夹具、测试线束与维护工具，柜体底部配置可调支撑脚杯，可适配不同平整度的实验室地面安装需求，安装时需预留后侧1.2米的维护空间，用于电气柜走线、气缸维护与传感器校准作业，台架总宽度适配常规实验室2.4米宽的标准试验位摆放，上部操作台面高度匹配人体站立操作的900mm ergonomic高度，降低操作人员长时间装夹样件的疲劳感。在汽车零部件验证环节，组合开关作为直接关联驾驶操作安全性的核心操控部件，其全生命周期内的性能可靠性直接影响整车操控体验与行车安全，这套试验台正是面向该类部件高低温环境下耐久性能验证开发的专用检测装备，可覆盖乘用、商用车型多型号组合开关的机械、电气双维度性能检测需求，适配零部件实验室、整车厂质检环节的批量验证场景。

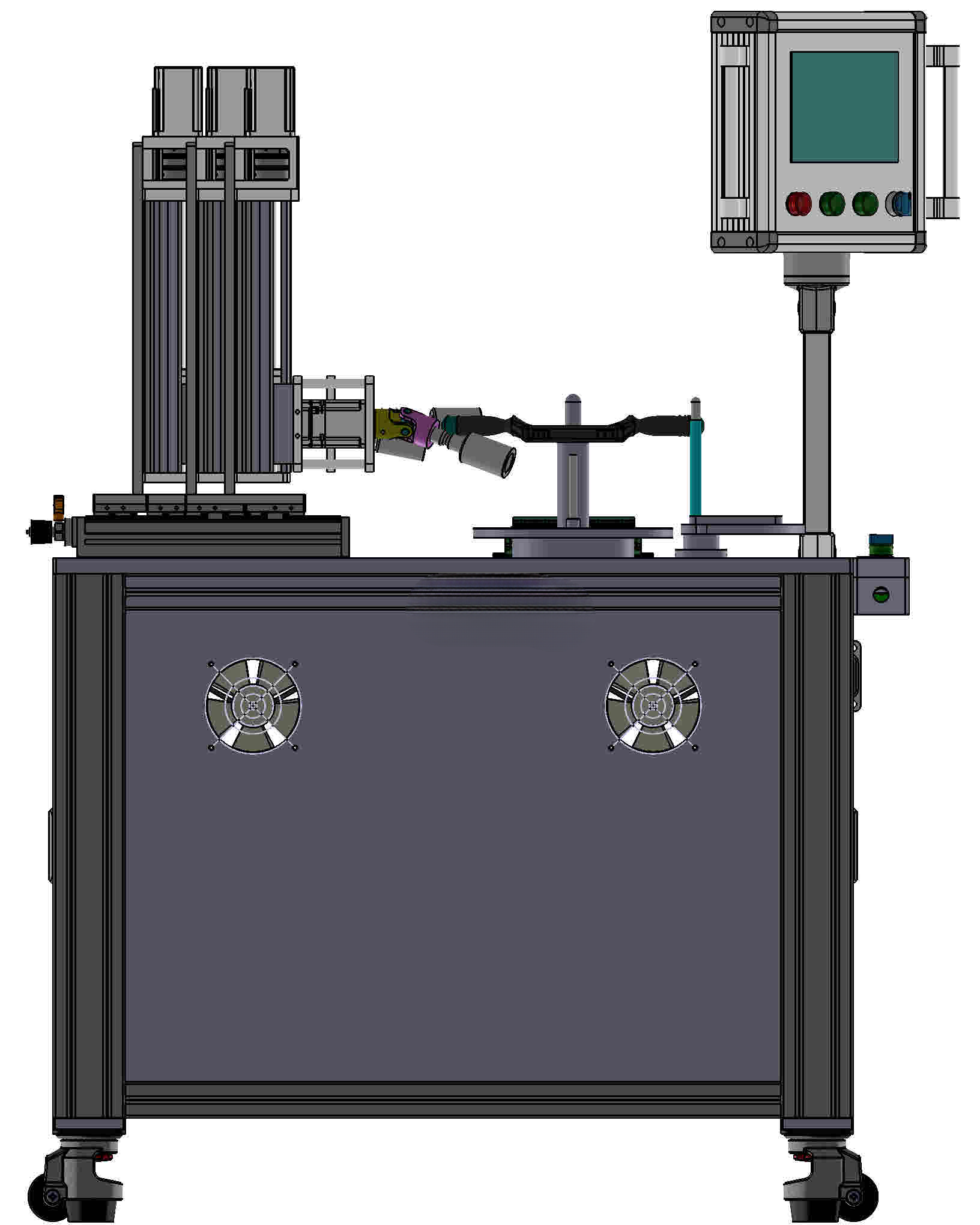

　　每个测试工位配置独立的垂直压装执行模组，采用伺服电缸作为动力输出单元，可精准模拟人手操作组合开关时的按压力度、行程与速度参数，压装行程可根据不同型号开关的操作行程做0-50mm范围的自适应调整，压头位置预留通用夹具安装接口，可快速更换适配不同外形开关的专用装夹治具，满足不同型号试验样件的快速装夹定位需求，装夹定位基准采用开关本体的安装孔位作为定位基准，与实车安装状态完全一致，保证测试受力状态与实际使用场景无偏差。台架右侧配置悬臂式人机操作终端，触控显示屏可实时显示各工位的测试次数、触点压降数值、档位通断状态、故障报警信息，操作面板设置急停、启动、复位实体按钮，方便测试过程中的紧急操作与快速控制，悬臂可根据操作人员站位做水平与俯仰角度调整，适配不同身高操作人员的操作视角需求。

　　设备的核心检测逻辑围绕组合开关的实际使用工况设置，可完成触点压降检测，实时监测开关触点在通断过程中的接触电阻变化，判断触点是否存在烧蚀、接触不良隐患；各档位触点通断及带负载性能试验，模拟开关在不同档位下带额定负载工作时的触点可靠性；组合开关耐久性试验，可设置最高百万次级的循环操作次数，模拟开关全生命周期的操作磨损；方向开关自动复位功能验证，检测转向后开关的自动回位力矩与回位准确性；档位操作的速度特性与抗干扰特性试验，模拟不同操作速度、外部电磁干扰环境下的开关工作稳定性；同时支持用户自定义试验步骤，可根据特殊型号开关的测试需求自由编辑测试流程、动作顺序与判定阈值。气路与走线全部采用台架内部隐藏式布局，操作台面无外露管线，避免测试过程中管线干涉运动部件，各工位配置独立的压力传感器、位移传感器与电压采集模块，采样频率可覆盖开关毫秒级的通断信号采集需求，保证测试数据的准确性。设备设计阶段充分考虑了高低温环境适配性，所有执行元件、传感器与线缆均选用耐高低温型号，可配合环境舱完成-40℃到80℃温度区间内的连续测试任务，无需额外做元件防护改造，台架与环境舱的对接位置预留密封过线孔，可快速完成测试线缆的穿舱连接，适配不同尺寸环境舱的配套使用需求。

　　在安装调试阶段，需先完成台架水平度校准，保证三个工位的压装模组垂直度偏差不超过0.1mm/100mm，避免压装过程中出现偏载导致测试数据偏差或样件损坏；电气接线完成后需先进行空载循环测试，验证各工位动作逻辑与信号采集准确性，再进行带载样件的试测试，校准压装力与行程参数，保证测试条件与标准要求一致。日常维护环节，需定期对电缸导轨做润滑保养，检查夹具定位销的磨损情况，校准压力传感器与位移传感器的采集精度，清理台表面积尘与测试过程中产生的碎屑，保证设备长期运行的稳定性与测试数据的可靠性。
