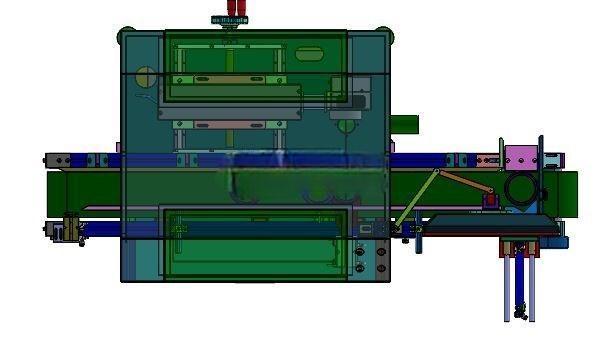

全自动轴承激光打标输送设备结构设计

　　这套设备主要面向轴承成品加工的末端标识工序，适配深沟球轴承、圆锥滚子轴承等多规格标准件的批量打标作业场景，在轴承生产车间的成品下线段、轴承分装工段都能直接对接现有产线，替代传统人工持件打标、半自动单机打标的作业模式，解决人工摆放定位偏差大、打标效率跟不上产线节拍、漏打错打率高的实际生产痛点。设备整体采用卧式流水线布局，进料端预留了和上游出料机构对接的安装接口，不需要额外改造原有出料滑道的高度，对接面的安装孔位做了长圆孔设计，允许±15mm的位置调整量，能适配不同厂家出料口的安装公差，现场安装时不需要二次配焊，只需要通过螺栓锁紧就能完成对接固定。

　　设备的输送载体采用带编码器反馈的平皮带输送线，皮带表面做了防滑哑光处理，避免轴承在输送过程中出现打滑偏移，编码器直接和输送线的主动辊轴连接，实时采集皮带的行进位移，每一个轴承从进料端进入输送线后，系统会自动记录其位置坐标，当轴承行进到激光打标工位的正下方时，输送线会精准停驻，停位精度控制在±0.2mm以内，完全满足激光打标的定位要求，不需要额外设置机械挡块做二次定位，减少了机械定位结构对轴承外圈的磕碰划伤风险。打标工位的上方预留了激光打标头的安装支架，支架采用铝型材拼接结构，打标头的安装板做了X/Y/Z三个方向的调节滑槽，能根据不同规格轴承的打标位置要求，灵活调整打标头的高度和水平位置，调节范围覆盖外径30mm到120mm的常规轴承产品，换型时只需要松开锁紧手柄调整位置后锁紧即可，不需要更换任何工装夹具，单批次换型时间能控制在10分钟以内。

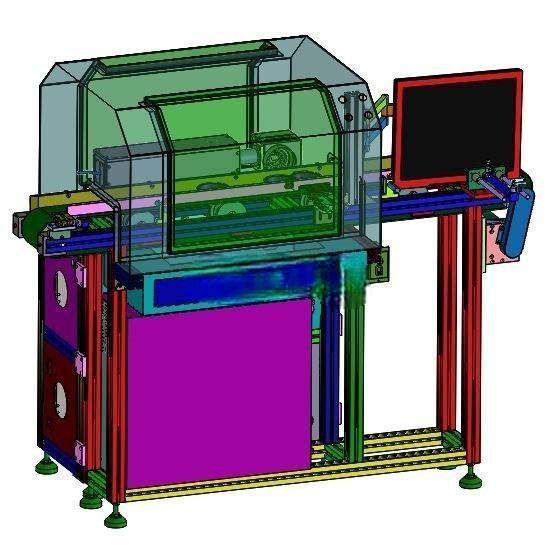

　　设备的控制核心采用PLC作为主控单元，所有传感器的信号、执行元件的动作逻辑都集成在PLC程序内，现场操作只需要通过侧边的操作面板设置打标节拍、输送速度参数即可，不需要专业编程人员到场调试。设备的机架整体采用方管焊接框架，外部覆盖钣金护罩，护罩上预留了透明观察窗，方便操作人员实时观察打标工位的作业状态，护罩的检修门都设置了安全联锁开关，一旦检修门打开，设备会自动切断运行动力，避免检修过程中出现安全事故。设备的出料端设置了导料滑道，打标完成的轴承会顺着滑道直接流入下游的成品周转箱或者下一道工序的输送线，滑道的倾斜角度做了优化设计，既保证轴承能靠自重顺畅滑落，又不会因为滑落速度过快导致轴承之间发生碰撞磕碰。

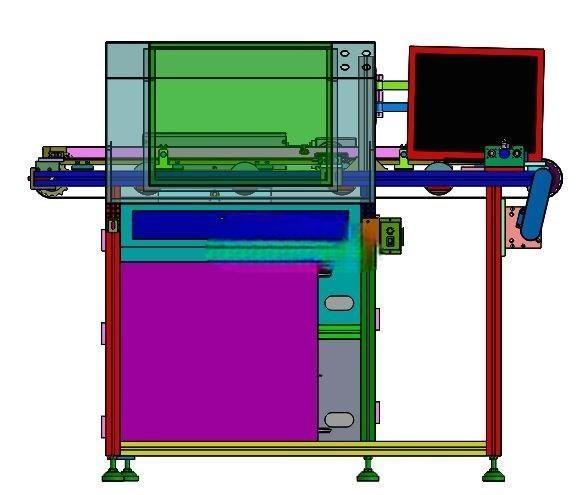

　　从安装边界来看，设备整体长度控制在1.8米，宽度0.75米，整体高度1.6米，对车间的安装空间要求较低，不需要专门做设备基础，直接放置在硬化的车间地面上，通过底部的可调脚杯调平即可投入使用，设备总重量约280kg，后期如果需要调整产线布局，只需要3到4个操作人员就能完成移位，不需要动用吊装设备。气路和电路的接口都集中布置在设备的后侧下方，外接气源压力要求0.5-0.7MPa，电源采用常规三相380V工业用电，接线和接气都做了快插接口设计，现场安装时不需要做复杂的管线排布，能大幅缩短现场安装调试的周期。设备的传动部件都设置了集中润滑点，日常维护时只需要按照维护周期在润滑点加注润滑脂即可，不需要拆解设备结构，日常维护的难度很低，适合工厂一线的设备维护人员操作。

　　在功能逻辑设计上，设备设置了缺料检测传感器，当进料端连续30秒没有检测到轴承进料时，系统会自动进入待机状态，输送线和打标头都会停止工作，减少不必要的能源消耗，当再次检测到进料时，设备会自动恢复运行状态，不需要人工重新启动。打标工位还设置了打标质量检测的预留安装位，如果后续需要加装视觉检测模块，只需要直接在预留位安装相机，接入预留的通讯接口就能实现打标内容的自动检测，不需要对设备的整体结构和控制程序做大的改动，预留了足够的功能升级空间。针对轴承打标过程中产生的少量烟尘，设备在打标工位的侧方预留了烟尘收集接口，可以直接对接车间的集中烟尘收集系统，或者配套小型烟尘净化器，避免打标产生的烟尘扩散到车间环境中，符合车间的职业健康要求。
