车用燃油泵出油盘自动组装设备结构设计

　　在汽车燃油供给系统零部件的量产环节，出油盘作为燃油泵泵芯的核心密封与导流构件，其装配精度直接决定泵体的供油压力稳定性与长期运行密封性，传统人工装配模式下，人工放置润滑铜套、泵芯外壳等配件时的对位偏差、压装力度不均问题，长期以来都是燃油泵产线良品率提升的核心瓶颈，这款自动组装设备正是针对该工序的痛点开发，适配多规格车用燃油泵的泵芯组件装配需求，可直接嵌入现有燃油泵装配产线作为专机使用，也可搭配上下料接驳台组成独立装配单元。

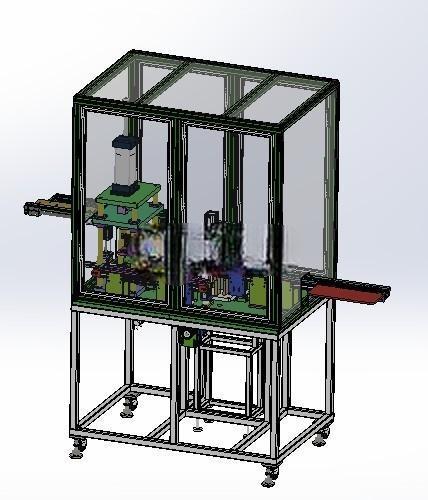

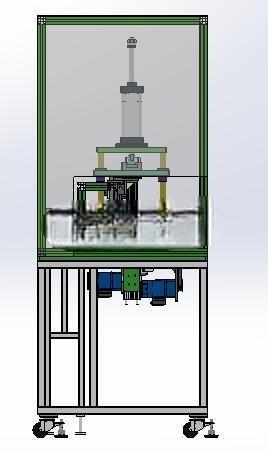

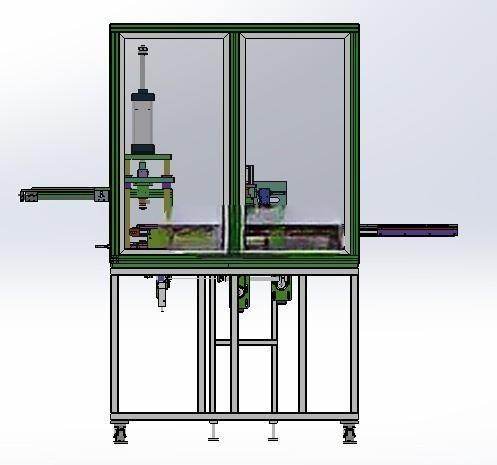

　　设备整体采用铝型材搭建机架主体，底部配置可调脚杯与脚轮兼顾调平与移位需求，机架上部设置透明亚克力防护围板，既可以观察内部装配运行状态，也能避免压装工序的碎屑飞溅、误触风险，两侧伸出的输送线接驳段可直接对接产线倍速链，不需要额外改造原有产线的输送高度，设备的安装占地边界控制在长1800mm、宽1200mm、高1900mm范围内，对车间产线的空间占用较小，适配多数中小型汽车零部件生产车间的工位排布。

　　从功能实现逻辑来看，设备的作业流程完全覆盖出油盘装配的全工序需求：待装配的泵芯壳体随工装托盘流入工位后，定位机构首先对托盘进行二次精定位，消除输送线带来的位置偏差，随后多组送料机构依次完成出油盘、润滑铜套、泵芯外壳等配件的自动上料与对位，压装机构采用伺服电缸作为动力输出，可根据不同型号泵体的工艺要求设置压装行程与压力阈值，压装过程中配备压力位移监测模块，一旦出现配件漏装、错位导致的压力异常会立即触发停机报警，避免不合格品流入下道工序，整个装配过程不需要人工介入，单工位装配节拍可控制在12秒以内，相比人工装配效率提升3倍以上，同时装配一致性远高于人工作业。

　　在结构设计层面，设备的各功能模块采用模块化设计思路，压装头、定位工装都采用快换结构，更换产品型号时只需要更换对应工装、调用预设参数即可完成换型，不需要大规模调整机械结构；送料轨道根据不同配件的外形特征设计，润滑铜套采用直振送料搭配分料机构，出油盘等异形件采用柔性上料配合视觉对位，避免配件送料过程中的卡滞、刮伤问题；设备的气动元件、传感元件都采用标准化安装位，后期维护更换不需要重新加工适配零件，设备下部的机架空腔预留了电气柜、气路处理元件的安装空间，走线走管都采用线槽规整排布，避免长期运行过程中线路磨损、气路脱落的问题。这款设备的结构设计经过实际生产验证，各机构的动作时序经过反复优化，不存在动作干涉问题，通用的压装、定位、输送结构也可以为其他类似小型零部件的自动装配设备开发提供参考，比如汽车水泵组件、小型电磁阀类产品的装配工序，都可以基于该设备的框架进行适配调整，缩短同类设备的开发周期。
