多材质塑胶件全自动高频热合焊接设备

　　这款热合设备的设计初衷，是解决小尺寸塑胶包装类、塑胶配件类产品焊接工序中，人工定位偏差大、焊接参数不稳定、切边工序额外占用工位、人力投入成本高的痛点，目前在日用小商品包装、塑胶配件加工领域的适配性极强。从应用场景来看，它可以覆盖PETG、TPU、PU以及PVC占比30%以内的各类软质、半硬质塑胶材质的热合作业，常见的双泡壳吸塑包装封合、泡壳与纸卡的热压贴合、上下纸板夹泡壳的折边热合、五金工具/LED节能灯/牙刷/文具/化妆品/三明治类吸塑包装的焊接封边都能适配，甚至不同凹凸造型的泡壳、塑胶件焊接同步完成自动切边，PVC坐垫、睡垫的热合，字母类压纹图案的压制作业也能通过更换对应模具实现，适配的产品品类跨度较大，适合多品种小批量的塑胶加工车间使用。

　　设备的核心传动部分采用精密分度器作为旋转传动核心，搭配多工位圆盘工作台实现工位间的平稳转位，转位过程无冲击、无卡滞，重复定位精度可以控制在±0.05mm以内，足够满足薄型泡壳类产品的对位精度要求。焊接工位搭载高频发生装置，配套高灵敏度的火花保护模块，能在焊接出现火花异常的毫秒级时间内切断高频输出，避免火花灼烧模具表面，减少模具维修、抛光的频次，延长模具使用寿命。上下料环节配置双机械手机构，分别完成待焊接工件的自动放料、焊接完成品的自动抓取出料，配合机架上的安全光栅防护，操作人员只需要定期补充待加工物料、收集成品料箱即可，单台设备可以替代传统人工热合工位3-4名操作人员的作业量，焊接速度快，工序集成度高。

　　整机采用加强型方通焊接机架，经过去应力退火处理后再进行机加工，长时间运行不会出现机架变形导致的工位偏移问题，机架底部配置可调脚杯与万向脚轮，方便设备移位与安装调平，调平后设备运行无明显晃动。电气控制部分采用PLC作为核心控制单元，搭配人机界面触摸屏进行参数设置，操作人员可以直接在触摸屏上调整焊接时间、冷却时间、转盘转位速度、机械手取放料行程等参数，不同产品的参数可以存储在系统内，换产时直接调用即可，操作门槛低，一线操作人员经过简单培训就能独立完成设备操作与参数调整。

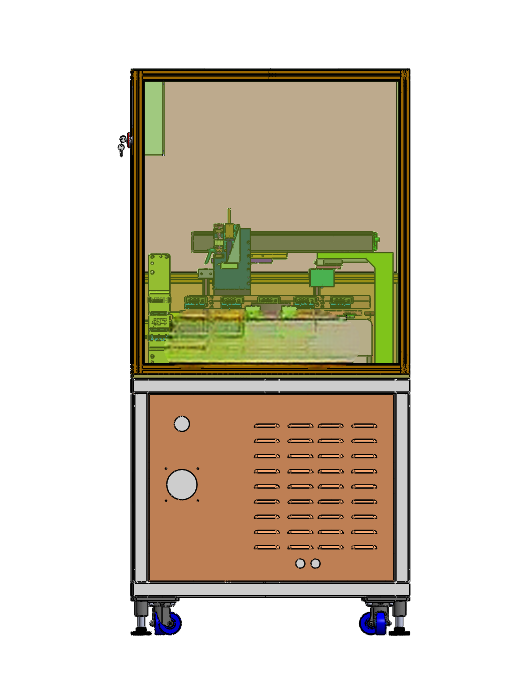

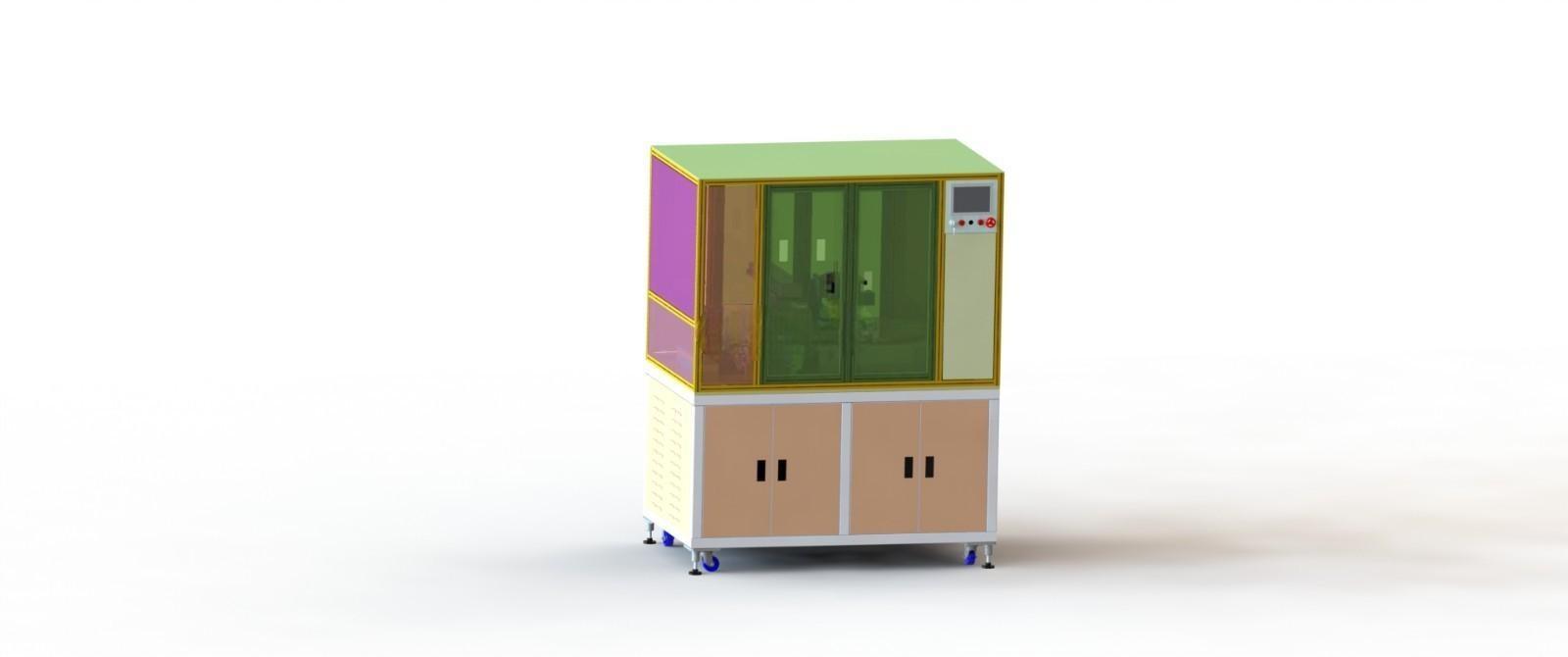

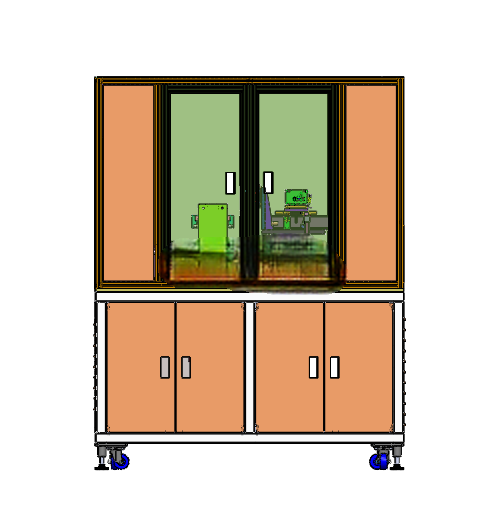

　　设备的外形采用封闭式铝型材机架搭配钣金门板、透明观察窗的结构，上半部分为焊接作业的封闭防护区，双开透明观察窗方便操作人员实时观察内部焊接状态，同时可以阻隔高频辐射外泄，符合车间作业的安全防护要求；下半部分为电气柜与储物空间，门板带锁扣，避免无关人员触碰电气元件引发安全隐患。设备的安装边界需要预留至少1.2m的操作维护空间，后侧预留0.8m的电气检修空间，接入车间标准压缩空气气源与380V工业电源即可完成部署，不需要额外做地基处理，对车间安装条件的要求较低。

　　从结构设计的细节来看，转盘工位的模具安装板采用标准化快换接口，不同产品的模具可以快速定位锁紧，换模时间可以控制在20分钟以内，适配多品种生产的快速换产需求；机械手末端采用真空吸盘搭配柔性夹爪的组合结构，可以适配不同形状、不同重量的塑胶件抓取，不会刮花工件表面；自动切边机构采用随形刀口设计，焊接完成后同步完成余边切除，不需要后续再安排人工修剪毛边，成品边缘整齐无毛刺，直接可以进入包装工序。设备预留了与UG、SolidWorks等三维软件兼容的通用格式结构，设计人员可以直接在原有模型基础上根据自身产品特性修改模具接口、调整工位数量，不需要从零开始搭建整机结构，能大幅缩短同类设备的设计开发周期。
