六头在线式自动烧录焊锡生产设备

　　在消费电子、车载电子的柔性线路板组装产线中，烧录后焊锡工序长期存在效率瓶颈——传统单工位焊锡设备需要人工上下料、对位，单台设备单次仅能处理1件产品，不仅人力成本高，人工对位的偏差还容易导致虚焊、焊锡偏移等不良，难以匹配高密度FPC/FFC与PCB、FPC互连的高精度焊接要求，这款六头自动烧录焊锡设备正是针对这一产线痛点开发的专用生产设备。

　　从设备的实际作业逻辑来看，其采用在线式流水线布局，可直接对接前后段SMT、组装产线，无需额外的中转接驳台，减少产品在工序间的周转损耗。设备集成自动上下料机构，通过带定位销的载具承载产品，输送到位后由顶升定位机构将载具顶升至作业高度，配合视觉对位系统校正产品位置偏差，对位精度可控制在±0.02mm范围内，避免因产品摆放偏移导致的焊接不良。六组焊接压头采用独立模块化设计，可根据产品焊点布局单独调整压头位置与下压行程，支持最多六件产品同步焊接作业，也可根据生产需求切换为单头、双头作业模式，适配小批量多品种的生产需求。

　　设备的加热系统采用脉冲式加热方案，区别于传统恒温加热的持续热输出，脉冲加热可根据焊接工艺要求分段设置温度曲线，可分别设置接触温度、焊接温度、分离温度三个核心温度段，各段温度温差控制精度可达±5℃，既能保证焊锡充分浸润焊点，又能避免持续高温对FPC基材、周边电子元器件造成热损伤，尤其适配0.3mm以下间距的高密度FPC焊接场景。设备的气动系统采用0.5-0.7Mpa的工作气压配置，压头下压压力可通过精密调压阀单独调节，压力调节精度可达0.1N，适配不同厚度、不同承压能力的柔性线路板焊接，避免压力过大导致的线路板压伤、压力过小导致的焊锡接触不良问题。

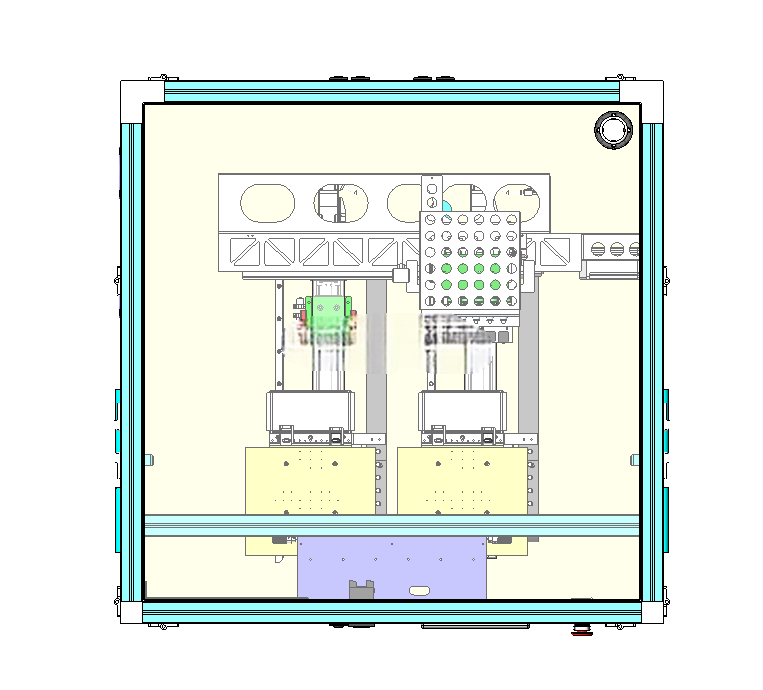

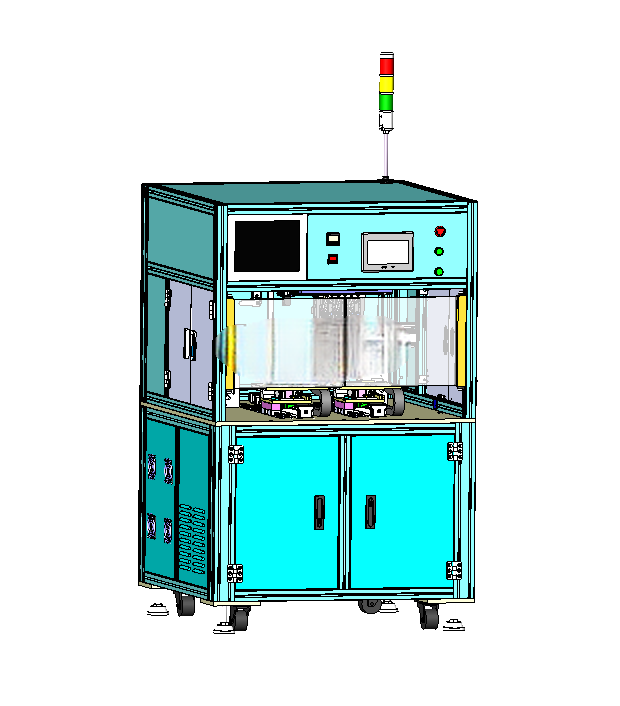

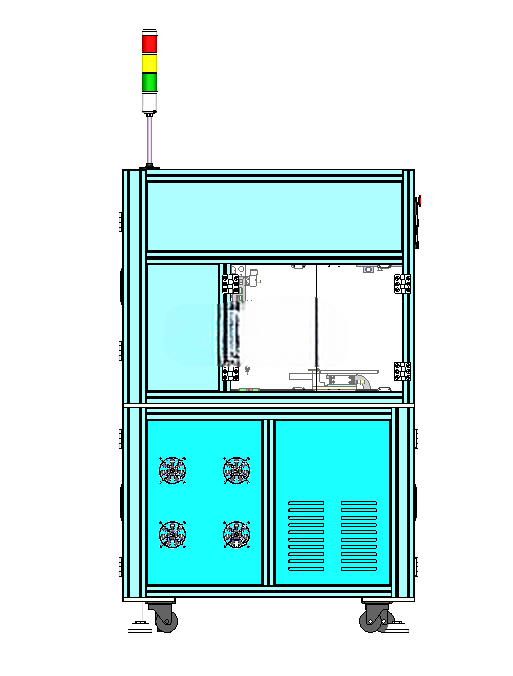

　　从结构设计思路来看，设备整体采用铝型材框架搭配钣金护罩的结构，底部配置可调脚杯与万向脚轮，既方便设备在车间内的移位转线，又可通过可调脚杯调整设备水平度，保证输送线运行平稳。设备上层为作业腔室，设置透明防护门便于观察内部作业状态，同时配置安全光栅，防护门开启或人员肢体误入作业区域时设备会立即暂停作业，避免安全事故。顶部安装三色警示灯，可直观显示设备运行、待机、故障状态，方便现场运维人员快速识别设备状态。下层柜体分为两个功能区，左侧为电气控制区，布置PLC控制器、温控模块、电磁阀组等核心电气元件，柜体门板设置散热风扇保证电气元件散热良好；右侧为气动与气源处理区，布置过滤减压阀、储气罐等气动元件，保证供气压力稳定。

　　关于设备的安装边界，设备整体占地尺寸适配标准车间生产线布局，长度方向预留1.2米的接驳空间即可对接前后段产线，宽度方向无需额外预留操作空间，设备正面即可完成参数调整、日常维护、耗材更换等操作，设备总高度符合车间洁净室的层高要求，顶部警示灯距离地面高度不超过2.2米，不会与车间顶部的风管、消防管线产生干涉。设备供电采用AC220V常规工业供电，总功率12KW，无需额外配置专用变压器，车间常规供电回路即可满足使用要求，气源接入点设置在设备后侧下部，接入管径适配车间常规8mm气管，无需额外改造气源管路。

　　在实际生产应用中，这款设备可覆盖高密度FPC/FFC与PCB的热压焊锡工序，包括柔性线路板与硬板的互连焊接、FPC补强片焊接、细间距连接器焊锡等场景，六头同步作业的模式相比传统单头设备，生产效率可提升4倍以上，自动上下料与自动对位的设计可减少2名上下料作业人员，同时避免人工操作带来的品质波动，焊接良率可稳定在99.5%以上，适合批量较大的消费电子、车载电子类产品的组装产线使用。设备的各功能模块均采用标准化设计，焊接压头、载具均可快速更换，换型时间可控制在30分钟以内，能够适配多品种共线生产的柔性生产需求。
