电池极耳双面胶贴附加工设备结构设计

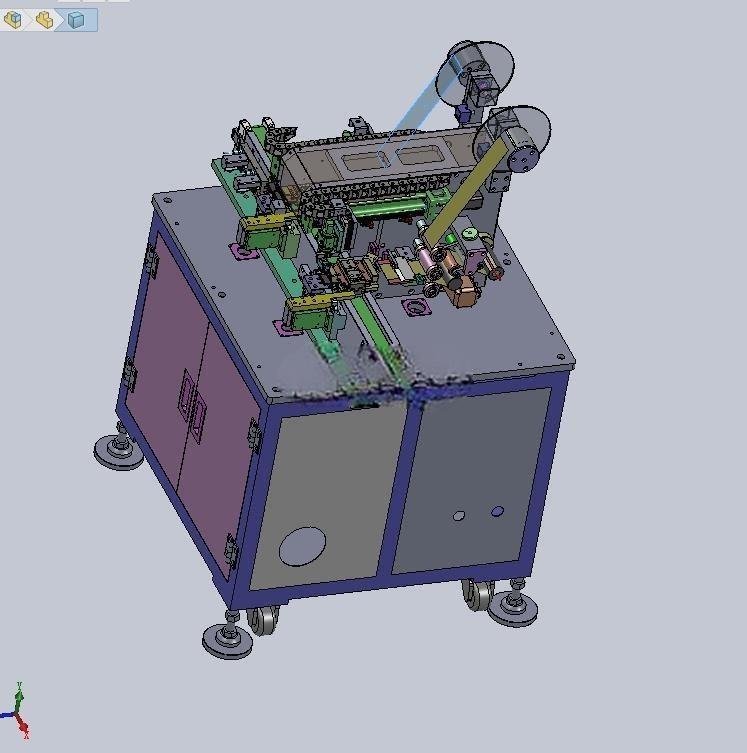

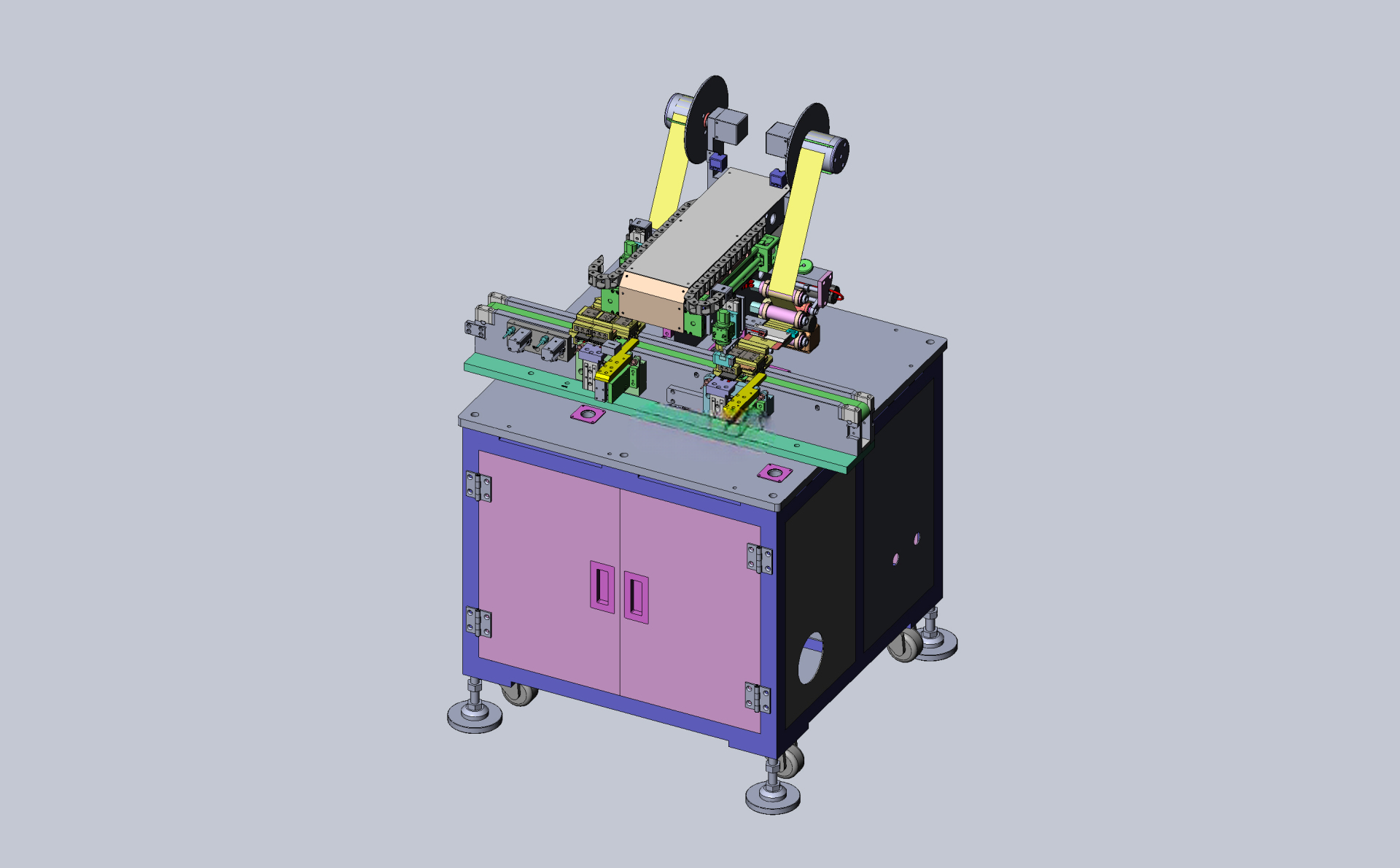

　　在消费类锂电池前段装配工序里，极耳绝缘处理是直接影响电芯安全性能的关键环节，未完成封装的裸电芯正负极连接位裸露，若不提前做绝缘胶纸贴附，后续叠片、入壳工序极易出现极耳错位搭接、毛刺刺穿隔膜引发内部短路的风险，这款双工位贴胶设备正是针对该工序痛点开发的专用加工装备。从现场安装布局来看，设备整体采用下柜体上机台的分层结构，底部配置可调支撑脚与万向脚轮组合，既满足车间内转线移动的便捷性，也能在安装就位后通过支撑脚调平，抵消地面平整度误差，避免高速运行时机台出现共振偏移；下柜体采用双开门钣金结构，内部预留电气元件、气路组件的安装空间，柜门做了密封压边处理，可阻挡车间粉尘进入柜体内部影响元器件寿命，柜体侧面预留气路接口与走线槽位，外接气源、电源时无需额外开孔改造，适配现有车间的动力接驳标准。

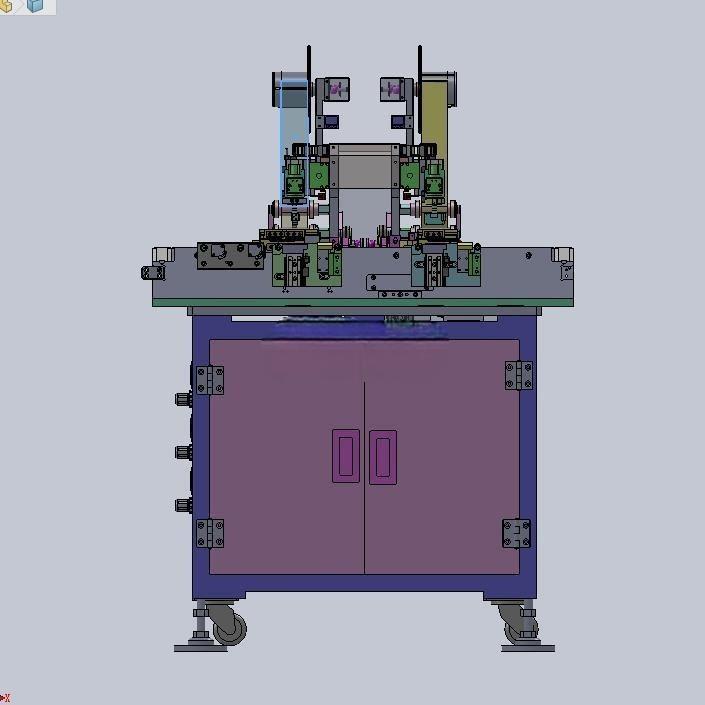

　　上平台作为核心作业区，采用整块研磨钢板加工作为安装基准面，平面度控制在0.02mm以内，所有贴胶执行组件都直接固定在该基准面上，避免多块拼接板带来的累积装配误差；两组贴标机构对称布置在平台中部，可独立运行也可协同作业，单组机构集成了胶纸放卷、张力控制、定长裁切、贴附压合四个功能模块，胶纸走带路径全程设置导向辊与阻尼块，可适配不同厚度的绝缘胶纸、高温麦拉片，走带过程中不会出现胶纸褶皱、偏移的问题，定长裁切采用硬质合金切刀，裁切精度控制在±0.1mm，避免胶纸过长浪费或过短无法完全覆盖极耳连接位。

　　设备的设计思路完全贴合电池生产车间的快换需求，所有与胶纸接触的导向件、裁切组件都采用快拆式安装结构，更换不同宽度的胶纸时无需借助专用工具，松开锁紧旋钮即可完成组件更换，换型时间控制在10分钟以内；贴附压头采用柔性硅胶材质，压合压力通过精密调压阀独立控制，可根据极耳厚度、胶纸粘性调整压合力，既保证胶纸与极耳表面完全贴合无气泡，也不会压伤极耳基材造成断片。两组贴标机构的间距可通过手轮调节丝杆进行调整，适配不同宽度、不同极耳间距的电芯型号，调节位置配有刻度标尺，调整后可直接锁紧固定，无需反复对位校准；平台两侧预留了电芯上下料的接驳位，可直接对接前段的极耳整平输送线、后段的极耳焊接工位，无需额外增加中转搬运机构，减少电芯周转过程中的磕碰损伤。

　　从安全防护角度考虑，设备作业区外围预留了安全光栅的安装位，可接入设备的急停回路，操作人员误伸入作业区时设备会立即停止运行，避免夹手风险；所有运动部件的传动部位都设置了透明亚克力防护罩，既不影响日常观察设备运行状态，也能防止异物落入传动机构造成卡滞。设备的气路全部采用快插式接头，管路沿平台底部的走线槽规整布置，每个气动执行元件都单独设置节流阀，可独立调整运行速度，保证贴胶动作的平稳性，避免高速动作带来的胶纸移位问题；电气控制元件全部集成在下柜体内的安装板上，IO端口做了清晰标识，后期维护排查故障时可快速定位对应点位，减少停机维护时间。针对电池生产车间的洁净度要求，设备所有钣金表面都做了喷塑处理，无尖锐边角、无积尘死角，日常清洁时可直接用无尘布擦拭表面，不会残留粉尘碎屑污染电芯；机台底部的脚轮采用聚氨酯材质，移动时不会划伤车间环氧地坪，支撑脚的接触盘做了防滑纹路处理，调平后不会出现滑移偏移。
