电池手工上料盖帽贴合加工设备结构

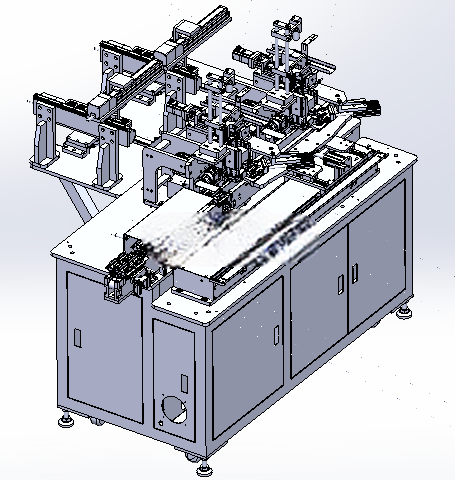

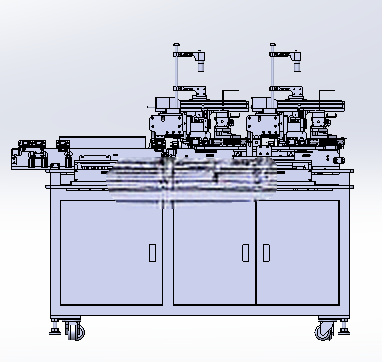

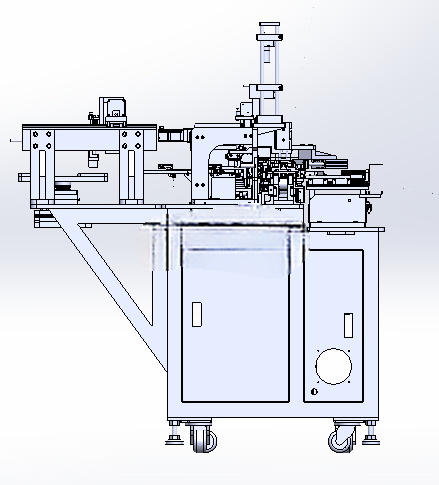

　　在圆柱锂电池中段装配工序里，盖帽压合贴附是直接影响电芯密封性能与内阻一致性的关键环节，这款手工上料的贴帽设备，主要面向小批量多批次的电池试制线、实验室打样场景设计，适配不同直径规格的圆柱电池盖帽装配作业，相比全自动高速盖帽机，它不需要复杂的电芯上料分选输送线，操作人员只需将预装了密封圈的电芯手动放入承载机构的定位槽内，即可启动设备完成后续的盖帽取放、压合、保压工序，对场地空间要求低，换型调整便捷，能满足研发阶段小批量试样、小产能产线的生产需求。从结构布局来看，设备底部采用方管焊接的一体式机架，底部配置可调脚轮与支撑脚杯，既方便短距离移位调整工位，也能在设备运行时通过脚杯调平锁死，抵消压合动作产生的振动，机架下部设置双开门储物柜体，可放置备用的盖帽模板、调整工具与易损配件，充分利用设备下部空间，整体占地宽度控制在1.8米以内，深度1.2米，台面高度符合人工站立操作的人机工程学要求，操作人员无需弯腰即可完成电芯取放动作，长时间作业不易产生疲劳。

　　设备上部的承载机构直接固定在工作台台面，根据不同的电池型号可更换对应的盖帽模板，模板上加工有与电芯外径匹配的定位沉孔，沉孔位置精度控制在0.05mm以内，确保电芯放入后不会出现偏斜，每个沉孔对应一个压合工位，单次可同时放置多颗电芯完成批量压合，相比单工位压合设备效率提升明显。工作台两侧的支撑杆采用加厚铝型材搭建，保证上部安装板的刚性，避免压合过程中出现结构形变，放置板固定在两根支撑杆的上端，用于堆叠存放待装配的盖帽，操作人员可提前将盖帽按方向摆放在放置板的定位槽内，减少取料的辅助时间。

　　伸缩油缸垂直固定在放置板上端，油缸伸缩杆穿过放置板的导向孔与下方的移动板连接，移动板通过多根固定杆连接下方的压实板，压实板上的压头位置与下方盖帽模板的定位孔一一对应，压头端部采用聚氨酯软质材料，避免压合过程中刮伤盖帽表面镀层。考虑到压合过程中如果压头下行速度过快，容易冲击电芯导致盖帽变形、密封圈错位，设计时在两根支撑杆的侧壁加装了缓冲机构，缓冲机构采用线性导轨配合液压缓冲器的结构，缓冲器的上端分别连接在移动板的两侧，当移动板带动压实板下行接近盖帽位置时，缓冲器开始提供阻尼力，让压头以平缓的速度接触盖帽，逐步施加压合力，既保证盖帽与电芯壳体配合到位，也不会因为冲击力过大损坏电芯内部结构。

　　整套设备的动作逻辑简单可靠，操作人员放好电芯与盖帽后，按下双手启动按钮，伸缩油缸带动移动板下行，缓冲机构全程介入保证压合过程平稳，达到设定压合行程后保压数秒，随后油缸带动压实板复位，操作人员即可取出装配完成的电芯，放入下一批待加工工件。在安装边界上，设备需要预留后侧0.5米的空间用于布置液压管路与电气线路，左右两侧各预留0.3米的操作空间即可满足使用需求，不需要额外搭配大型空压机或者液压站，配套的小型液压单元可直接集成在机架下部柜体内，外接220V民用电源即可运行，适合小型加工厂、企业研发部门的使用场景。结构设计上充分考虑了换型便捷性，更换不同规格的电池产品时，只需要更换对应的盖帽模板与压实板压头，调整油缸的下行行程限位即可完成换型，整个换型过程不需要复杂的参数调试，一线操作人员经过简单培训即可完成操作。压合精度方面，通过导向杆与移动板的精密配合，压头与定位孔的同轴度可控制在0.1mm以内，保证盖帽压合后不会出现偏斜，包边精度一致，有效降低后续电池漏液、内阻超标的不良率。
