手机电池在线式自动贴胶压合设备

　　在消费电子锂电池组装生产环节，电芯贴胶是直接影响后续模组装配良率、电池结构可靠性的核心工序，早年人工贴胶的作业模式，不仅单工位效率难以匹配高速产线节拍，贴附位置偏移、胶面褶皱、压合力度不均等问题，还会直接导致电芯绝缘防护失效、后续组装卡滞，甚至埋下电池使用的安全隐患，这款在线式贴胶压合设备，正是针对手机锂电池组装段的贴胶工序痛点开发，可直接嵌入电芯装配流水线，无需额外周转载具，实现上料、贴胶、压合、下料的全流程连贯作业。

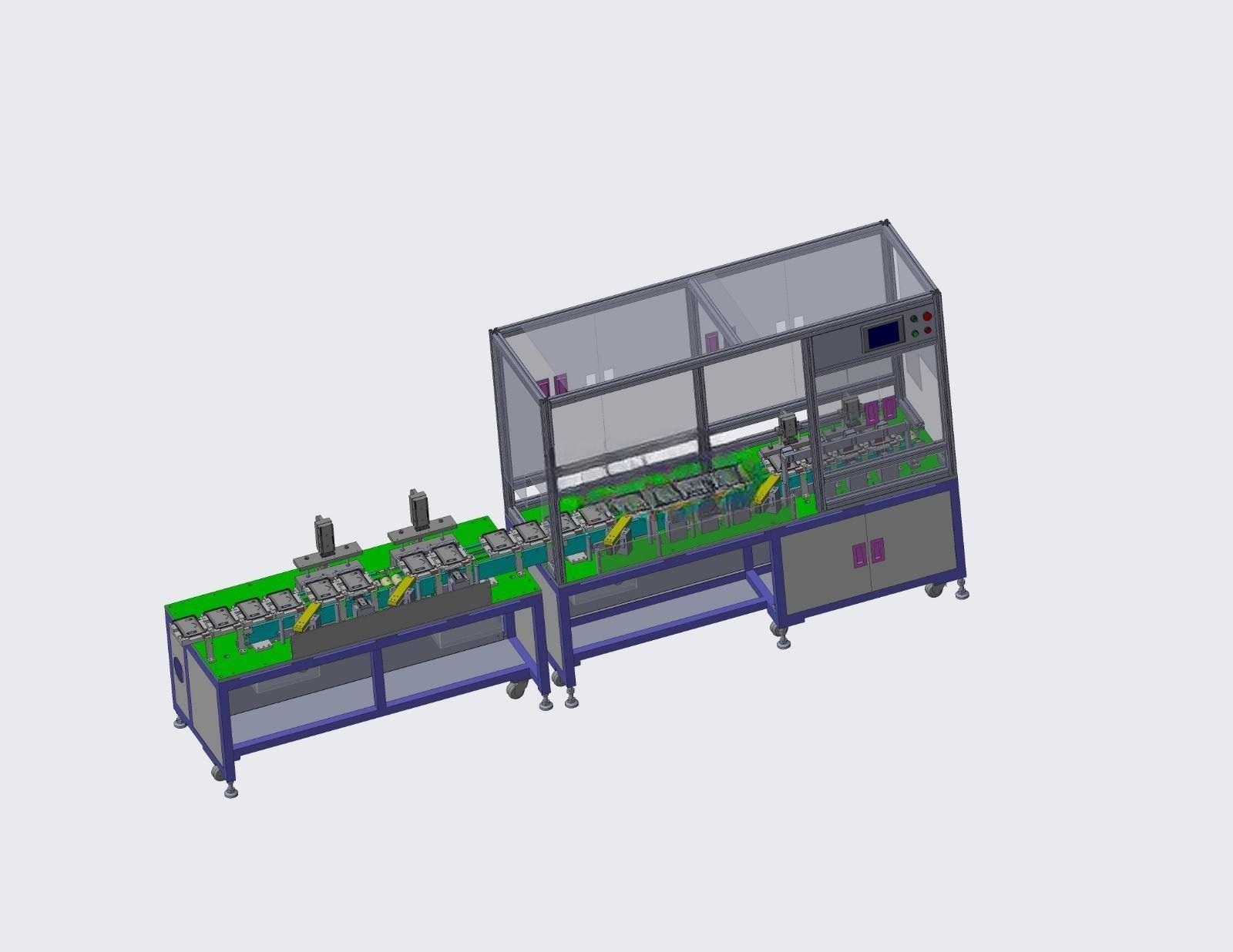

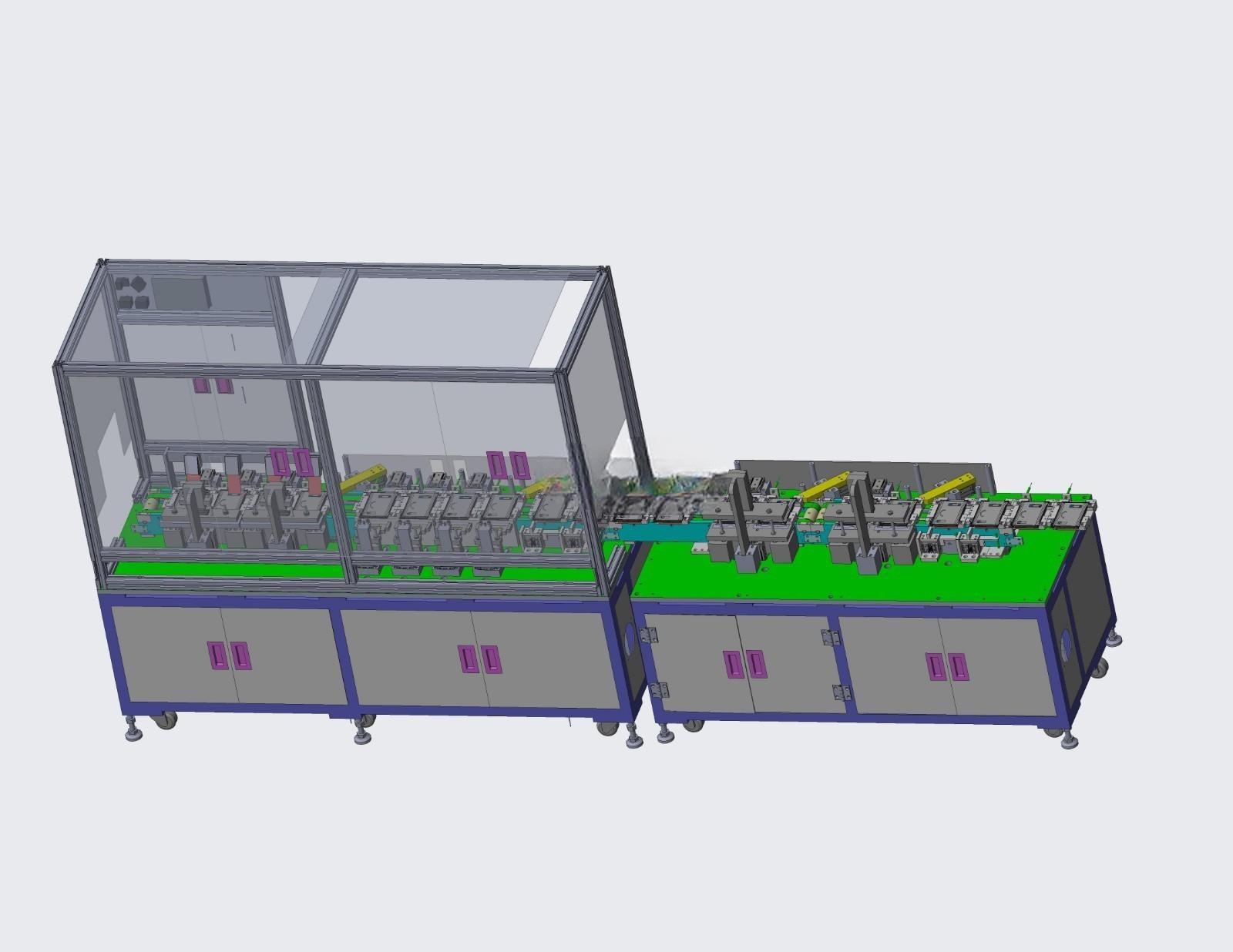

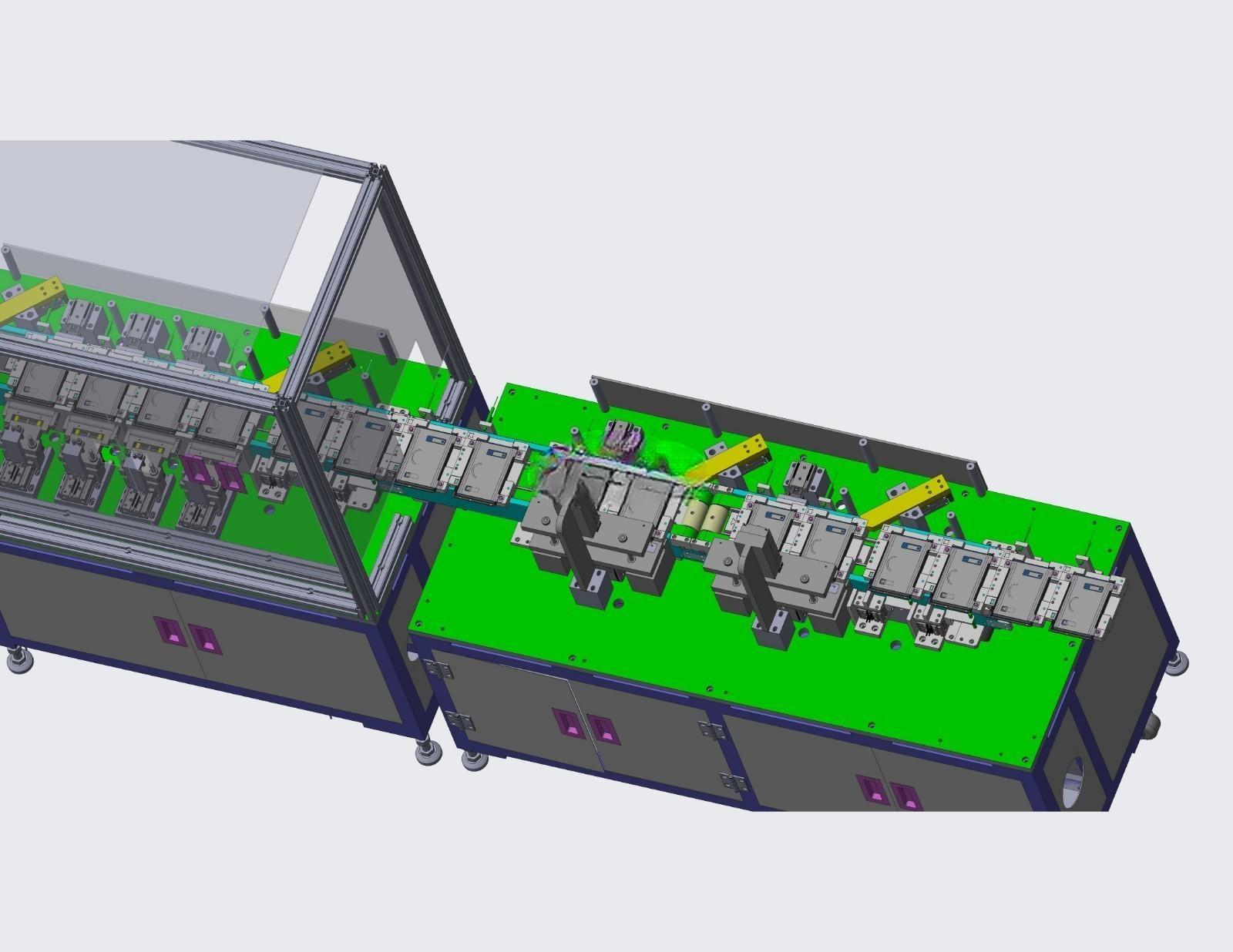

　　从产线适配的角度看，设备采用分段式机架布局，前段为进料接驳段，对接上游电芯来料流水线，设置有可调宽度的输送导轨，可适配不同尺寸规格的方形手机电芯，导轨侧边安装有光电检测位，可实时识别来料位置，触发后续工位的动作时序，避免空打、漏贴问题；中段为核心作业舱，外部设置透明防护围板，既可以隔绝作业过程中的灰尘杂质污染胶面，也能方便运维人员直观观察内部工位运行状态，防护舱上集成有操作触控屏与状态指示灯，可直接在设备端调整贴胶位置参数、压合保压时长、输送节拍等核心参数，无需拆解设备护罩；后段为出料接驳段，对接下游电芯检测或组装工位，完成贴胶的电芯可直接流入下一道工序，减少中间周转的人力投入与物料磕碰风险。

　　设备核心功能覆盖贴胶全流程需求，采用治手贴附的作业逻辑，集成自动剥标机构，可将卷装胶带自动剥离离型纸，避免人工撕标导致的胶面污染、胶带变形问题；吸附对位机构采用真空吸附方式拾取剥离后的胶带，配合视觉对位组件，可根据电芯的实际位置微调贴附坐标，对位精度控制在±0.02mm范围内，完全满足手机电池狭小空间内的贴胶位置要求；贴附完成后设置有柔性压合工位，采用弹性压头对胶面进行匀速滚压，压力可根据胶带粘性与电芯外壳材质调整，避免压合力过大损伤电芯外壳，或是压力不足导致胶面贴合不牢、后期起翘的问题。从设计思路上看，这款设备在建模阶段就充分考虑了产线运维的便利性，所有易损件如剥标刀、真空吸盘、压合滚轮都采用快拆式安装结构，无需复杂工具即可完成更换，减少设备停机维护时间；机架底部配置可调脚轮与支撑脚杯，既方便设备在车间内的移位调整，也可在安装定位后调平设备，保证输送导轨的水平度，避免电芯输送过程中出现偏移；设备内部的气路、线路都采用分区域线槽排布，不同功能模块的管线独立标识，方便后期故障排查与线路更换。

　　关于安装边界，设备整体长度适配常规3C电子组装产线的工位间距，宽度不超过产线标准通道预留尺寸，进料与出料接驳端的高度可根据对接流水线的高度进行±50mm范围的调整，无需对原有产线进行大规模改造即可完成对接安装；设备作业过程中无强振动、无粉尘排放，对车间安装环境无特殊要求，仅需接入常规压缩空气气源与工业用电即可稳定运行，可适配不同规模的手机电池组装车间使用。在实际生产应用中，这款设备可替代3-4个人工贴胶工位的作业量，且贴胶良率稳定在高位，不会出现人工疲劳导致的作业质量波动，对于提升电池组装段的生产效率、降低人工成本、稳定产品品质都有明确的应用价值，其结构设计也可作为同类小型消费电子零部件贴胶设备的开发参考，建模过程中对各工位动作时序的匹配、机构干涉的规避、标准件选型的适配，都能为相关结构设计从业者提供实际的参考依据。
