门把手自动组装生产设备结构设计

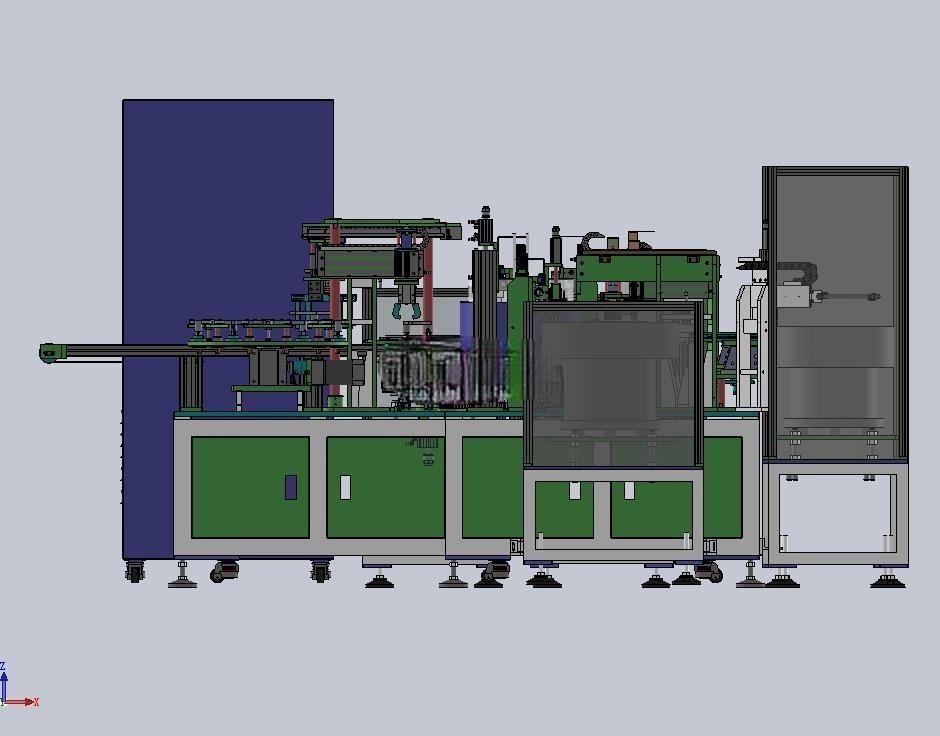

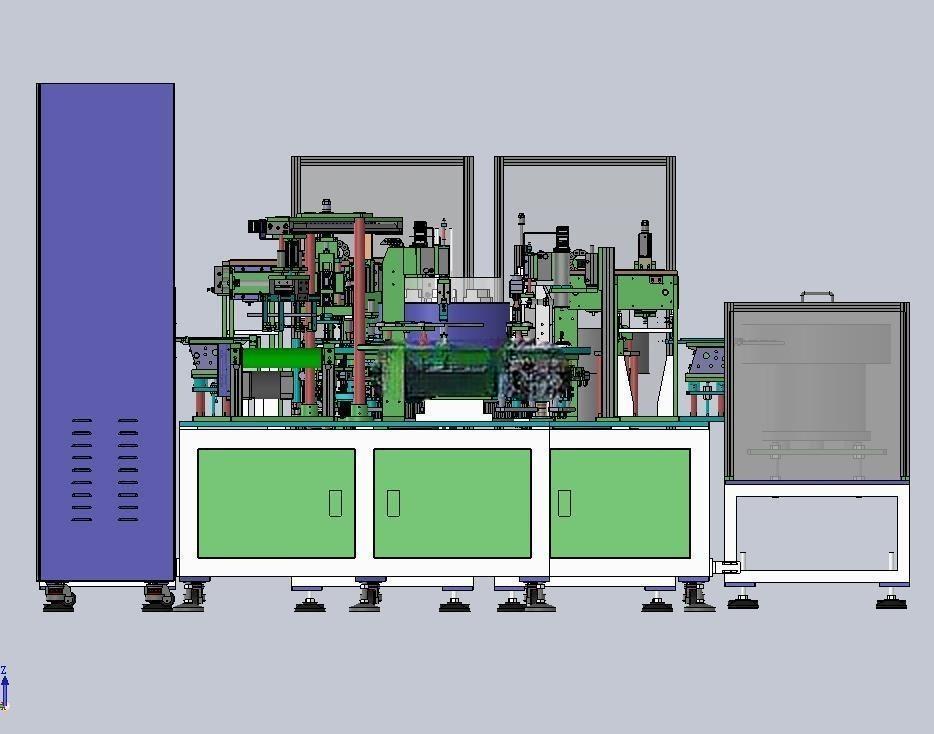

　　这套设备面向门窗五金件生产环节的门把手组装工序，主要解决传统人工组装门把手时效率低、装配一致性差、人工成本高的痛点，适配锁具、门窗五金生产车间的流水线布局，可直接对接上游门把手零部件来料工位与下游成品检测、包装工位，实现门把手组件的全自动组装作业。设备整体采用落地式柜式机架结构，底部配置可调脚杯与万向脚轮，既满足车间地面不平整时的水平调节需求，也方便设备转线移位，机架主体采用方通焊接框架搭配钣金封板，下部预留电气元件安装舱，三个独立柜门可分别打开维护内部气动、电气组件，左侧独立柜体布置气源处理元件与主控电气柜，避免装配工位的油污、碎屑侵入电气舱造成元件损坏。设备上部的作业区域采用透明亚克力防护围挡，既可以观察内部装配动作，也能防止装配过程中零件飞出造成安全隐患，围挡高度适配操作人员站立观察的视线高度，无需额外垫高即可清晰查看各工位运行状态。

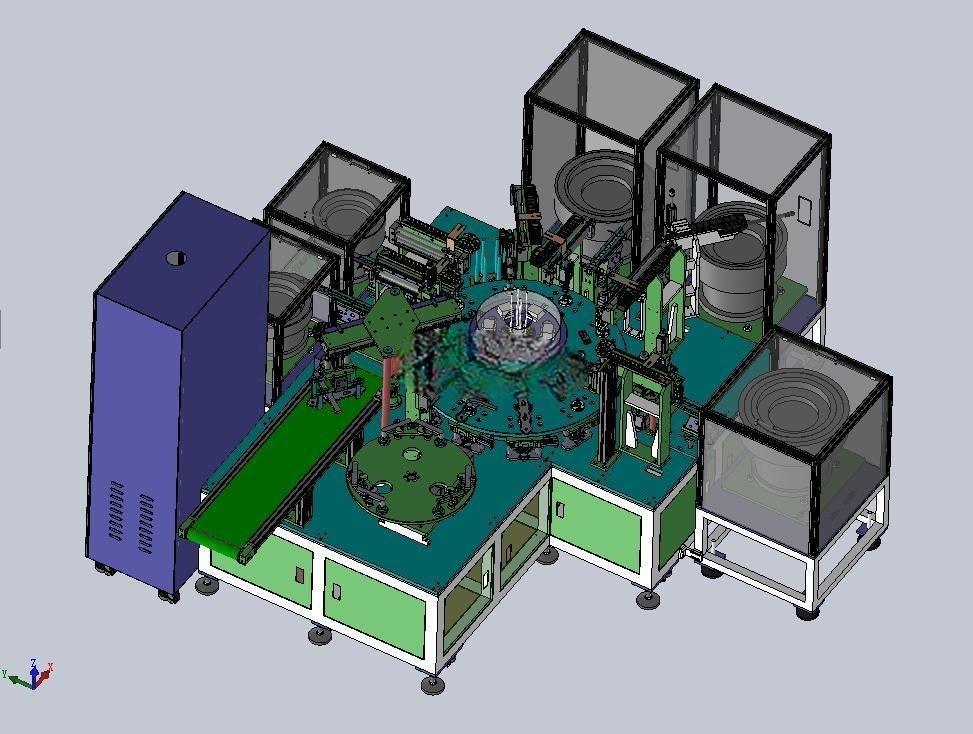

　　从功能布局来看，设备核心采用多工位分割器作为转位核心，搭配振动盘实现门把手各散件的自动排序上料，振动盘布置在设备后侧区域，通过直振送料轨道将把手基座、锁舌组件、固定螺丝、装饰盖等零件依次输送至对应装配工位的取料位置，各工位分别设置气动夹爪、压装气缸、螺丝锁付机构，依次完成零件取放定位、压装贴合、螺丝紧固、组件压合等工序，所有气动元件的管路沿机架内部线槽布置，避免管路外露干涉运动部件，同时每个气缸都配置到位磁性开关，反馈动作到位信号给主控系统，避免缺件、卡料时设备继续运行造成撞机。

　　设计过程中重点考虑了不同规格门把手的适配性，所有定位夹具都采用快换式设计，更换产品型号时仅需更换对应定位治具、调整振动盘送料轨道宽度即可快速换型，换型时间控制在30分钟以内，适配小批量多批次的五金件生产需求。设备的安装边界需要预留左右各1米的维护空间，后侧预留0.8米的振动盘维护与上料空间，前部预留1.2米的操作人员操作、异常处理空间，整机供电采用三相380V工业用电，气源要求0.5-0.7MPa的干燥压缩空气，适配绝大多数五金加工车间的现有动力配套条件。

　　在结构细节处理上，所有运动副都采用自润滑直线导轨与轴承，减少日常维护频次，分割器选型时预留了20%的扭矩余量，避免长期多工位负载运行出现精度衰减，压装工位配置压力传感器，实时监测压装力数值，当压装力超出阈值时自动停机报警，避免零件压坏或者漏装组件造成不良品流出。设备的操作面板布置在右侧机架前部，高度适配人体站立操作的手肘高度，设置启动、停止、急停、复位按钮，同时搭配状态指示灯，直观显示设备运行、待机、故障状态，异常停机时可通过指示灯快速定位故障工位，减少排查时间。

　　这套设备的组装节拍可达到每小时300-400件，相比纯人工组装效率提升3倍以上，同时装配精度一致性远高于人工操作，可将把手组件的装配间隙控制在0.1mm以内，避免人工组装时出现的螺丝滑牙、压装不到位、零件漏装等问题，适合门窗五金制造企业的量产线配套使用，建模时所有零件都按照实际加工公差进行配合设计，装配干涉检查全部完成，可直接作为同类设备设计的参考蓝本，也可根据实际生产需求调整工位数量、适配不同尺寸规格的门把手组装需求。
