流水线双面二维码自动扫码分拣设备

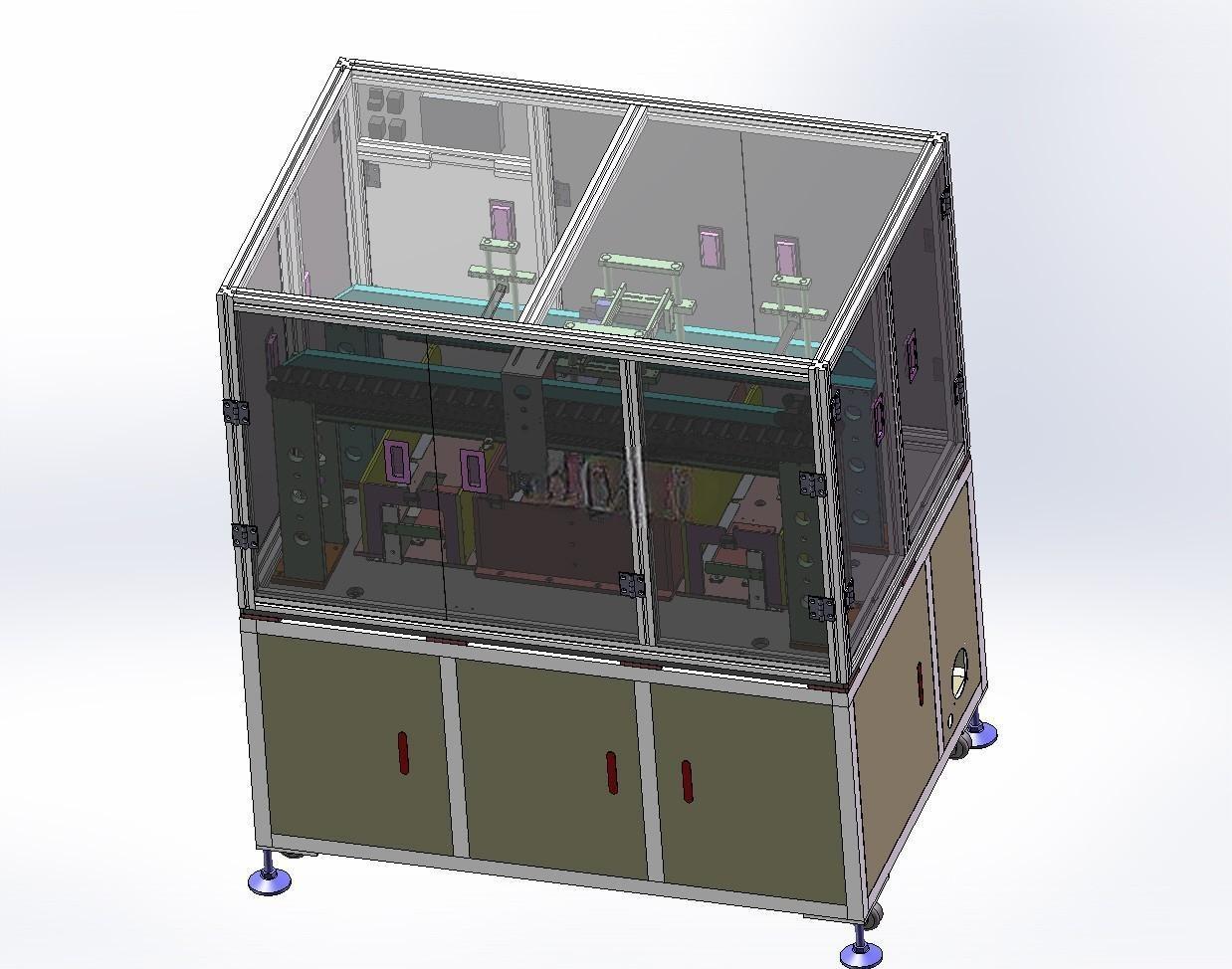

　　在3C电子、小型消费电子组装生产的流水线末端，产品完成组装、外观检测后，往往需要对产品正反两面印制的二维码进行信息核验，传统人工扫码不仅效率低下，还容易出现漏扫、错扫、翻面操作划伤产品外壳的问题，这款自动扫码设备就是针对这类场景开发的专用工位设备，可直接嵌入现有生产流水线，不需要对原有产线做大规模改造。设备整体采用三段式模块化布局，下部为机架与电气柜集成结构，机架采用4040工业铝型材搭配钣金封板搭建，底部配置可调脚杯与万向脚轮，方便设备移位与水平校准，单台设备占地长度约1.8米，宽度约1.2米，整体高度约1.7米，安装时只需要预留前后各0.5米的操作维护空间，对接流水线的输送高度可在750mm-900mm区间调整，适配多数电子组装线的常规输送高度。

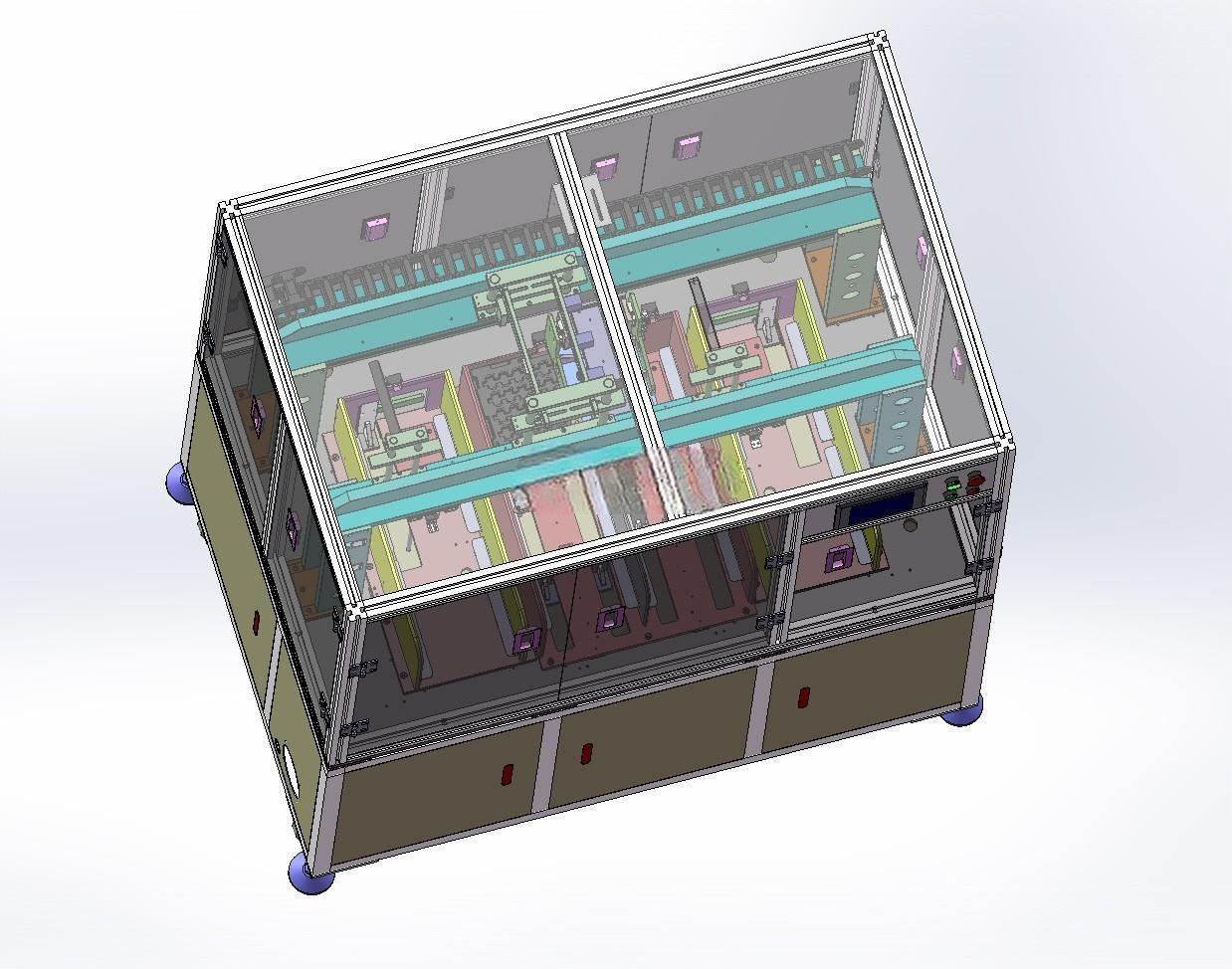

　　中部为核心作业腔体，采用透明亚克力板做全封闭防护，既可以避免车间浮尘附着在扫码镜头上影响识别精度，也能防止设备运行时人员误触内部运动机构，腔体正面设置双开检修门，日常维护扫码镜头、调整传感器位置不需要拆解整体外罩，操作便利性较强。上部的输送段采用平皮带输送结构，皮带宽度适配常见的电子产品载具宽度，输送速度可根据产线节拍在0-15m/min区间无级调节，进料端配置光电传感器，检测到产品进入后自动触发后续扫码流程，不需要额外给产线发送触发信号，适配性较强。

　　扫码翻转部是设备的核心功能单元，当产品输送到第一扫码位时，上方固定的工业相机会先完成产品正面二维码的识别与信息录入，之后翻转机构会通过柔性夹爪夹持产品侧边，完成180度平稳翻转，翻转过程中夹爪接触面贴有防静电优力胶垫，不会刮伤产品外壳，也不会产生静电击穿电子元件的风险，翻转到位后第二组扫码相机完成反面二维码的识别，系统会自动比对两面二维码的信息匹配度，同时对接产线MES系统上传识别数据。如果出现二维码无法识别、两面信息不匹配的不良品，设备末端的分料气缸会自动动作，将不良品推入侧边的不良品收集槽，合格品则顺着输送线流入下一个工位，整个过程不需要人工介入，单工位扫码效率可达1200件/小时，识别准确率稳定在99.8%以上。

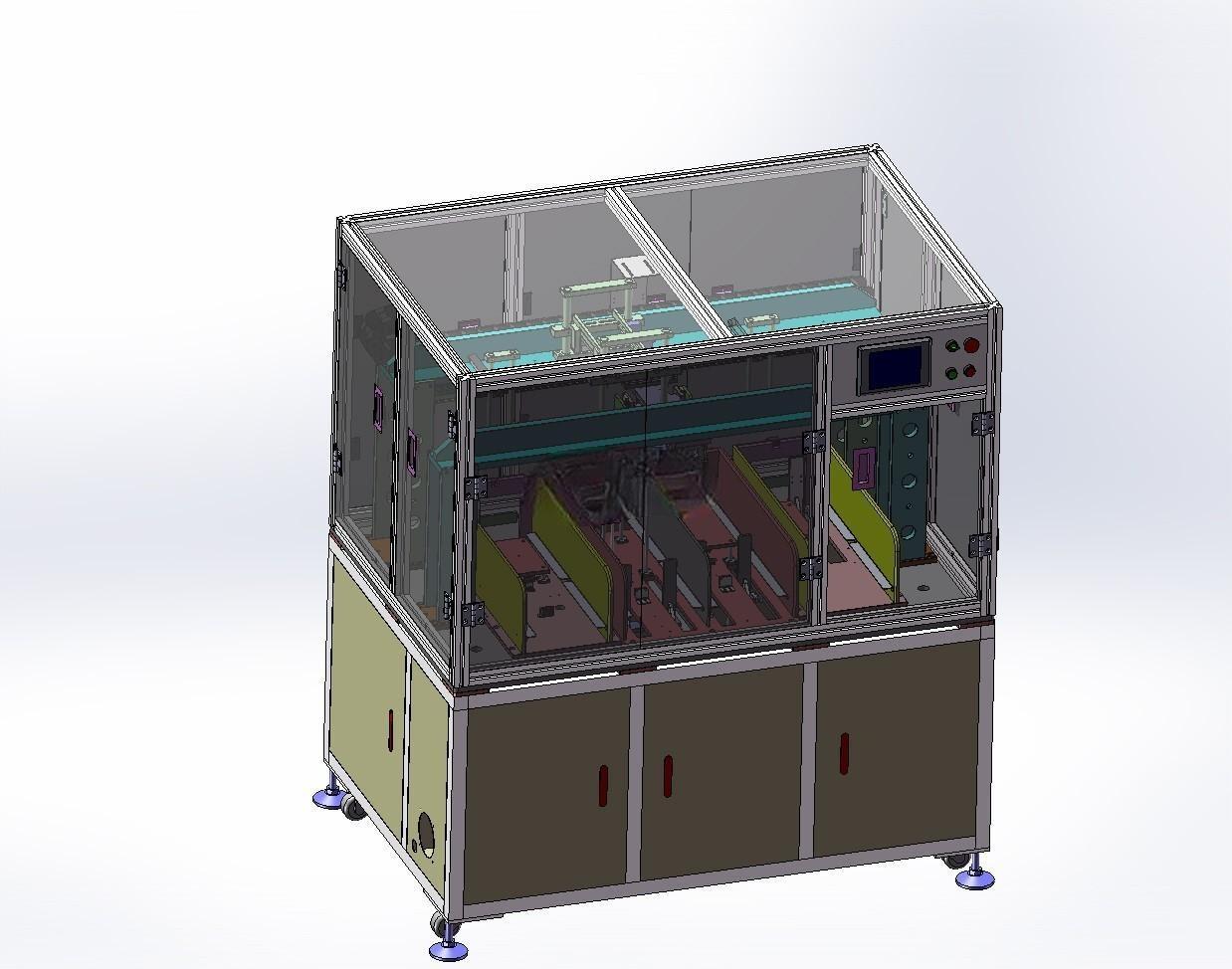

　　设计过程中特意将扫码相机的安装座设计成可三维调节的结构，X/Y/Z三个方向都预留了调节行程，可根据不同产品的二维码印刷位置、尺寸大小调整相机焦距与拍摄角度，不需要重新加工安装件，换型调试时间可控制在15分钟以内。电气柜布置在设备下部腔体，所有走线都通过拖链与线槽规整布置，PLC、伺服驱动器、电源模块都采用导轨安装，方便后期故障排查与元件更换，操作面板布置在设备出料端的侧上方，集成了触摸屏、启动停止按钮、急停按钮与状态指示灯，操作人员站在产线侧边就可以完成参数设置与设备状态监控。考虑到车间长时间运行的稳定性，设备所有运动部件都选用了免维护的直线轴承与同步带传动结构，不需要频繁加注润滑油，日常维护只需要定期清洁扫码镜头、检查皮带张紧度即可，降低了产线运维的工作量。
