自动上料贴胶撕胶一体化生产设备结构

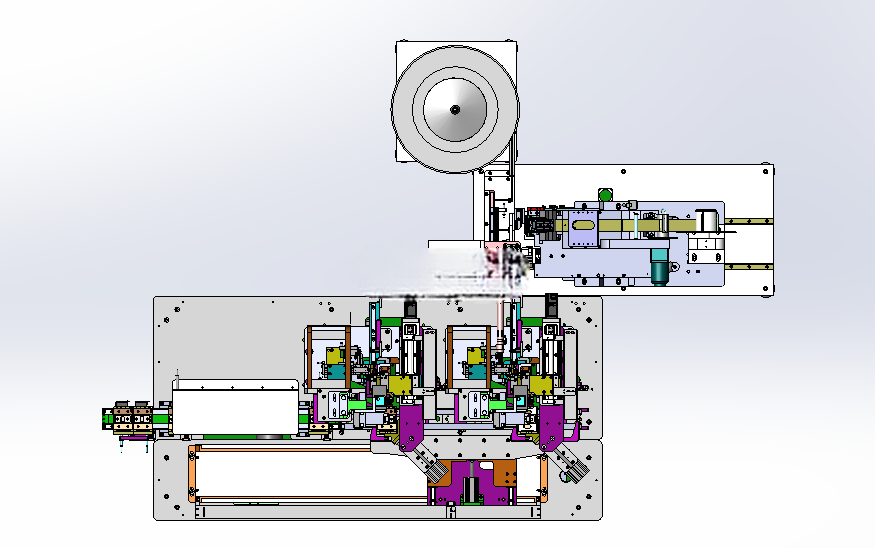

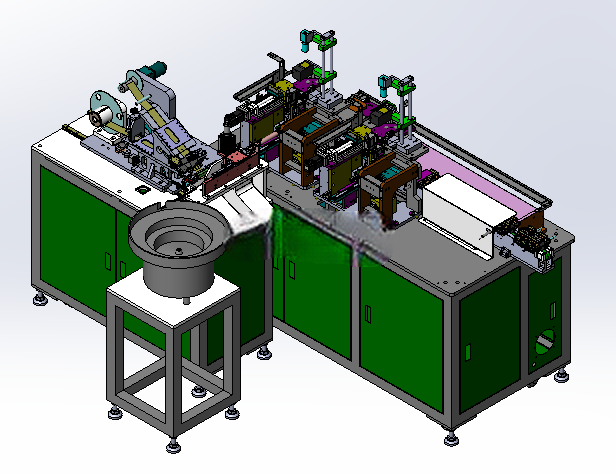

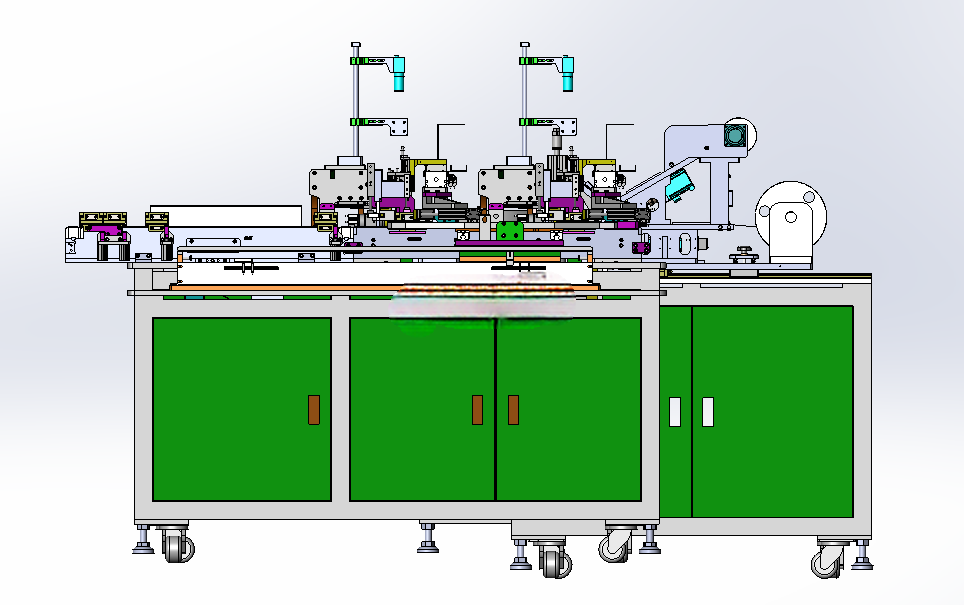

　　在3C电子、小五金零部件、包装辅材加工的量产产线中，贴胶、撕离型膜工序长期存在人工作业效率波动大、贴附对位偏差超差、胶膜褶皱报废率高的痛点，这款自动上料贴胶撕胶设备正是针对这类离散工序的自动化整合需求开发，可直接嵌入现有流水线的中段工位，替代3-4名人工作业位完成连续化生产。设备整体采用卧式分层布局，上层为胶料放卷模组，配置大直径料卷安装盘，可适配宽度20-120mm的卷装双面胶、单面保护膜料卷，放卷轴带阻尼张力调节结构，能根据料卷卷径变化自动调整放卷阻力，避免拉料过程中胶膜拉伸变形或松垂跑偏；放卷路径上依次布置过渡导辊、胶面检测光电、离型纸剥离刀座，剥离刀采用锐角硬质合金材质，刃口做镜面抛光处理，可在胶膜与离型纸分离时避免粘胶残留，剥离后的离型纸通过独立的收卷机构同步回收，收卷轴带摩擦打滑结构，保证收卷张力恒定不会扯断离型纸。

　　下层为工件载具输送与作业工位，采用双列直线导轨作为载具移动的导向支撑，搭配同步带传动实现载具的工位间步进输送，输送行程覆盖上料位、贴胶位、撕胶位、下料位四个作业区间，每个工位都设置了弹性定位销与载具定位孔配合，重复定位精度可控制在±0.05mm以内，满足贴胶对位的精度要求。贴胶工位配置了可升降的真空吸附压头，压头表面贴覆防静电硅胶层，下压时可根据工件表面的微小弧度自适应贴合，避免硬压造成的工件表面压痕或胶膜褶皱，压头的升降行程通过可调行程气缸控制，可适配5-30mm厚度范围内的不同工件，压合压力通过调压阀精确调节，压力调节范围0.1-0.6MPa，可根据胶膜粘性与工件材质灵活匹配压合力。

　　撕胶工位配置了夹爪式撕膜机构，夹爪采用薄型气动手指驱动，夹指表面贴覆防滑硅胶垫，可精准夹住贴附完成后工件表面胶膜的预留撕手边，通过横向斜向拉扯的动作轨迹将胶膜表面的保护层完整撕除，拉扯轨迹的角度、行程都可通过调节安装座的位置进行适配，避免撕膜过程中带起已贴附的胶层。设备的安装底座采用整块铝合金板加工而成，所有模组都通过定位销与螺丝直接固定在底板上，整体安装 footprint 控制在长850mm、宽600mm、高420mm范围内，不需要额外做地基固定，可直接放置在流水线工作台面上对接，设备侧边预留了气源接口与IO信号对接端口，可快速与上下游设备做信号联动，实现整线的全自动运行。设计过程中充分考虑了换型调试的便捷性，所有料卷导辊、压头、夹爪的安装位置都设置了刻度标尺，换产不同规格工件与胶膜时，不需要反复打表测量，仅需对照刻度调整位置即可快速完成换型，单次换型时间可控制在15分钟以内；设备的走线全部采用拖链收纳，气管与电缆分开布置，避免长期运行过程中管线磨损造成的故障，所有运动部件的活动位置都预留了润滑注油口，日常维护时不需要拆解设备即可完成润滑保养。

　　从实际运行逻辑来看，人工或上游机械手将工件放置在上料位载具后，载具步进至贴胶位，胶料放卷机构送出定长胶膜，压头下压将胶膜贴附在工件指定位置，随后裁刀切断胶膜，载具继续移动至撕胶位，夹爪夹住保护膜边完成撕除，最后载具移动至下料位，由人工或下游机械手取走完成加工的工件，整个作业循环节拍可控制在3秒/件，相比人工作业效率提升3倍以上，贴胶位置偏差可稳定控制在0.1mm以内，胶膜褶皱、贴偏的不良率可降低至0.2%以下。设备的结构设计大量采用标准件与模块化设计，放卷模组、贴胶压头模组、撕胶夹爪模组、输送载具模组都可单独拆分，后续如果需要适配新的工件规格，仅需更换对应的载具与压头即可，不需要对整体机架与传动结构做改动，具备较好的柔性扩展能力，可覆盖多数小型平面类工件的贴胶撕胶作业需求。
