PVC管预热加工专用热风循环烤箱

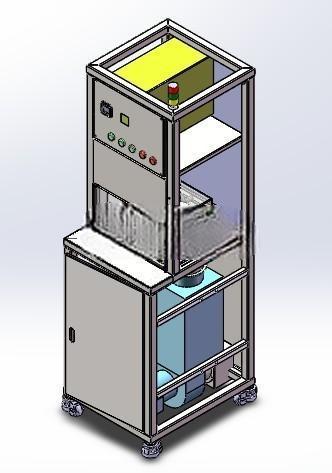

　　在流体管路装配、汽车油路管件加工、气动管路布设等生产场景中，PVC管路与金属接头的装配一直是影响生产效率的关键工序——常温下PVC管材硬度较高，强行压入金属接头容易出现管口开裂、装配不到位、密封面错位等问题，传统的热水浸泡、热风枪手动加热方式存在加热不均、效率低下、作业环境差等痛点，这款预热烤箱正是针对这类工况开发的专用加热设备。设备采用立式框架结构，整体占地尺寸控制在长800mm、宽600mm、高1600mm的范围内，底部配置可调式支撑脚，可直接放置在生产线旁的工位地面，无需额外浇筑安装基础，适配现有管路装配线的工位布局，不会占用过多通道空间，设备顶部预留三色警示灯安装位，运行状态可通过灯光直观反馈给现场操作人员，无需额外加装状态指示装置。

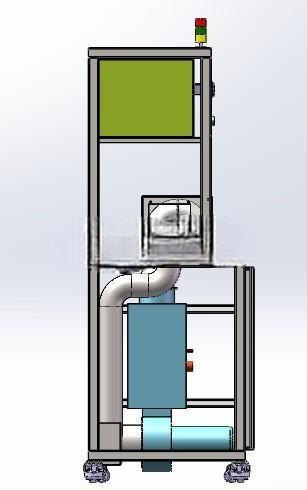

　　设备核心加热单元采用下置式热风机布局，热风通过弧形导风管道送入上部的封闭烘烤腔体，腔体内部设置多组油管导向模，可根据待加工PVC管的管径快速更换适配模套，待加工管材放入导向模后，热风可在腔体内形成循环对流，避免局部过热导致的管材软化变形，同时腔体开口处设置半封闭防护挡板，减少热风外溢，降低工位周边的环境温度，改善操作人员的作业条件。

　　从设计逻辑上，这款设备没有采用通用工业烤箱的大腔体设计，而是针对PVC管预热的工艺需求做了定向优化：首先是加热温度区间控制在60-90摄氏度，刚好达到PVC管材的软化温度区间，不会因温度过高导致管材内壁熔化变形，也不会因温度不足达不到软化装配的要求；其次是腔体内部的导向模采用快拆结构，更换不同规格的管材导向模仅需松开两个锁紧螺钉，单批次换型时间不超过5分钟，适配多规格小批量的管路生产需求；设备的热风循环路径经过专门设计，进风口设置在腔体下部，回风口设置在腔体上部，热风在腔体内自下而上流动，可均匀包裹放置在导向模内的PVC管端部，加热区域集中在管材需要装配接头的端部100-150mm范围，无需加热整根管材，既降低了加热能耗，也避免了管材非装配区域受热软化导致的形变问题。

　　设备的机架采用标准铝型材搭建，外部封板采用冷轧钢板折弯成型，表面做喷塑处理，兼顾结构强度与外观整洁度，电气控制单元集成在设备侧部的独立电控仓内，加热温度、加热时长均可通过面板上的数显控制器调节，操作人员可根据不同壁厚、不同材质的PVC管材参数调整工艺，设备还配置了过热保护功能，当腔体内温度超过设定上限时会自动切断加热电源，避免干烧引发的安全隐患。在实际产线应用中，这款设备可直接对接管路装配工位，操作人员将待加工的PVC管端部插入导向模，启动加热程序后，设备会在设定时长内完成管材端部的均匀预热，预热完成后声光提示操作人员取出管材，即可快速完成金属接头的压装作业，相比传统手动加热方式，单工位的装配效率可提升40%以上，同时管材装配后的合格率也能得到有效保障，避免因加热不均导致的接头脱落、密封泄漏等后续质量问题。设备的安装边界预留了足够的维护空间，侧部封板可快速拆卸，热风机、温控元件、加热组件均采用标准工业件，后期维护更换无需定制专用配件，可降低产线的运维成本，设备底部的可调脚杯可适应不平整的车间地面，调整水平后即可稳定运行，无需额外的地脚固定，方便产线布局调整时的设备移位。
