车辆传动用多盘离合器结构设计方案

　　多盘离合器作为动力传动链路中的核心执行部件，主要布置在变速箱壳体内部的动力输入与输出端衔接位置，承担发动机与变速箱之间的动力通断控制职能，在车辆起步、换挡、过载保护等工况下发挥关键作用。不同于单片干式离合器的结构形式，多盘离合器通过多组摩擦副的叠合布置，在有限的径向安装空间内可获得更大的摩擦接触面积，能够传递更高的扭矩载荷，同时具备接合平顺、冲击载荷小的特性，广泛适配乘用车辆、工程作业机械、特种传动设备的动力传输需求。

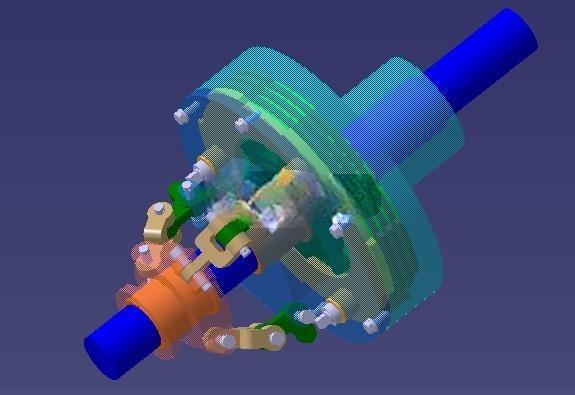

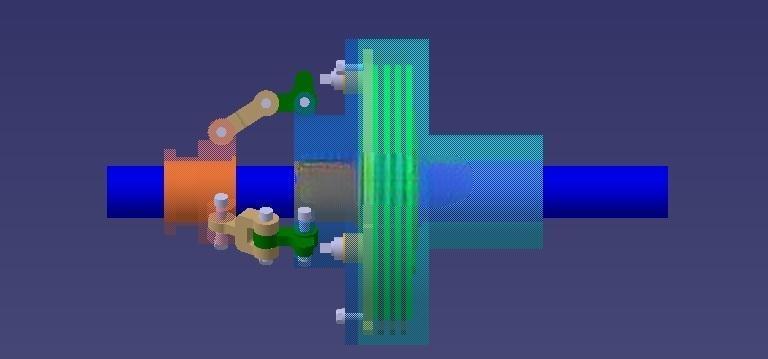

　　从结构设计逻辑来看，该离合器采用同轴式布置方案，输入轴与输出轴保持严格的同轴度公差要求，整体沿轴向分为动力输入段、摩擦副组、压紧执行段、动力输出段四个功能区域。摩擦副组由交替叠放的主动摩擦片与从动摩擦片构成，主动摩擦片通过外花键与输入侧的离合器鼓连接，从动摩擦片通过内花键与输出侧的离合器毂连接，摩擦片表面预留有均匀的油槽结构，用于湿式工况下的润滑油流通，带走接合过程中产生的摩擦热量，同时减少摩擦片的磨损速率，提升部件的使用寿命。压紧执行段采用杠杆式压紧机构，通过周向均匀布置的杠杆压爪传递压紧力，保证多组摩擦片受到的轴向压力均匀分布，避免局部压力过大导致的摩擦片偏磨、烧蚀问题，压爪的铰接点位置经过力臂优化，可在较小的操纵力下获得足够的摩擦片正压力，降低操纵机构的负载要求。

　　在安装边界方面，该离合器整体为回转类结构，轴向总长度适配常规变速箱输入侧的安装腔体尺寸，最大外径处为离合器鼓的外圆面，安装时需保证外圆面与变速箱壳体的内壁预留足够的间隙，避免旋转过程中出现运动干涉；输入轴端与发动机飞轮侧的连接接口采用标准花键配合，输出轴端与变速箱输入轴的配合段设置有定位轴肩，保证装配时的轴向定位精度；壳体上预留有润滑油道接口，可与变速箱的润滑系统连通，实现摩擦副的持续润滑与冷却。

　　实际工况应用中，当离合器处于接合状态时，压紧机构向摩擦片组施加轴向压力，主动片与从动片在摩擦力作用下保持同步旋转，发动机输出的扭矩通过摩擦副传递至变速箱输入轴，完成动力的正常传输；当需要切断动力时，压紧机构释放轴向压力，主动片与从动片之间出现间隙，两者可相对旋转，动力传输路径被切断，此时可完成换挡、车辆怠速停驶等操作。多盘离合器的接合过程采用渐进式压紧设计，摩擦片之间的压力逐步提升，传递的扭矩平滑增长，可避免动力接合瞬间的冲击载荷对传动系统齿轮、轴类部件造成损伤，提升整车传动系统的可靠性。在结构细节设计上，摩擦片的基片采用高强度钢材冲压成型，摩擦面层采用耐高温、耐磨损的复合材料，保证在频繁接合的工况下仍能保持稳定的摩擦系数；回位机构采用周向布置的圆柱弹簧，在压紧力释放后可快速推动压盘回位，保证摩擦片之间的间隙均匀，避免出现半联动拖滞的问题，减少不必要的功率损耗与摩擦片磨损。
