钣金压平卷弯加工专用设备结构设计

　　在船舶分段建造、化工罐体预制、锅炉管板加工、水电压力管道成型以及通用机械结构件生产环节，金属板材的压平预校与卷弯成型是衔接下料工序与焊接装配工序的核心中间环节，传统分体式作业需要先将裁切后的板材转运至校平机完成应力释放与平面度校正，再二次吊装转运至卷板机完成弧面、锥面或筒形轮廓的卷制，多次转运不仅会造成板材表面的吊装划伤，两次装夹的定位误差还会直接导致成型后工件的母线直线度、接缝错边量超出公差要求，尤其针对厚度3-8mm的冷轧钢板、镀锌板这类常用钣金材质，反复装夹带来的局部压痕还需要后续大量的打磨补焊工作，大幅拉长了单批次工件的生产周期。

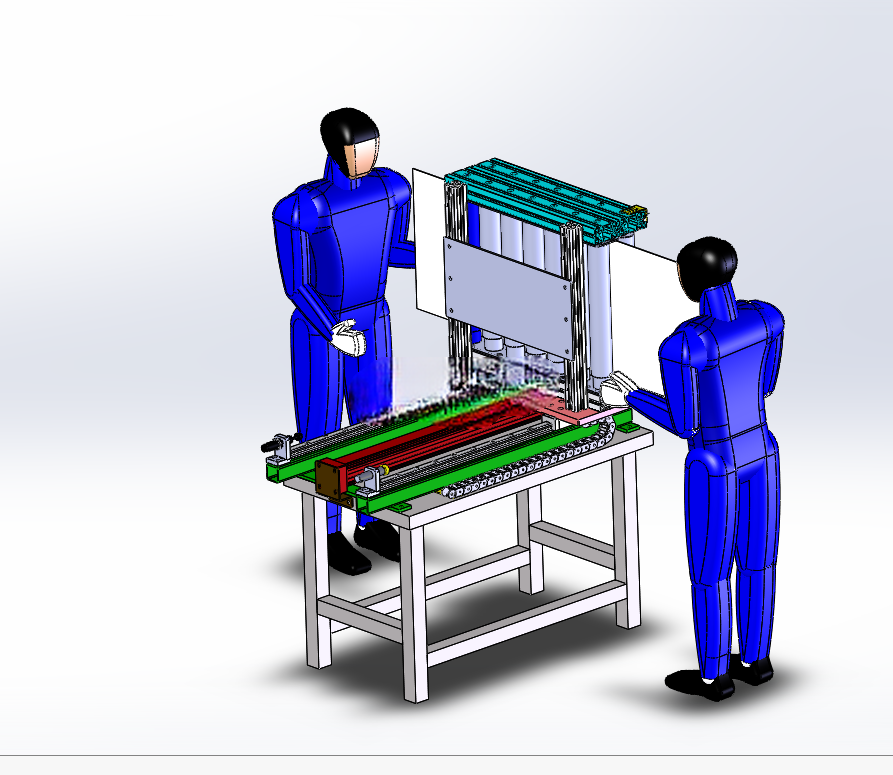

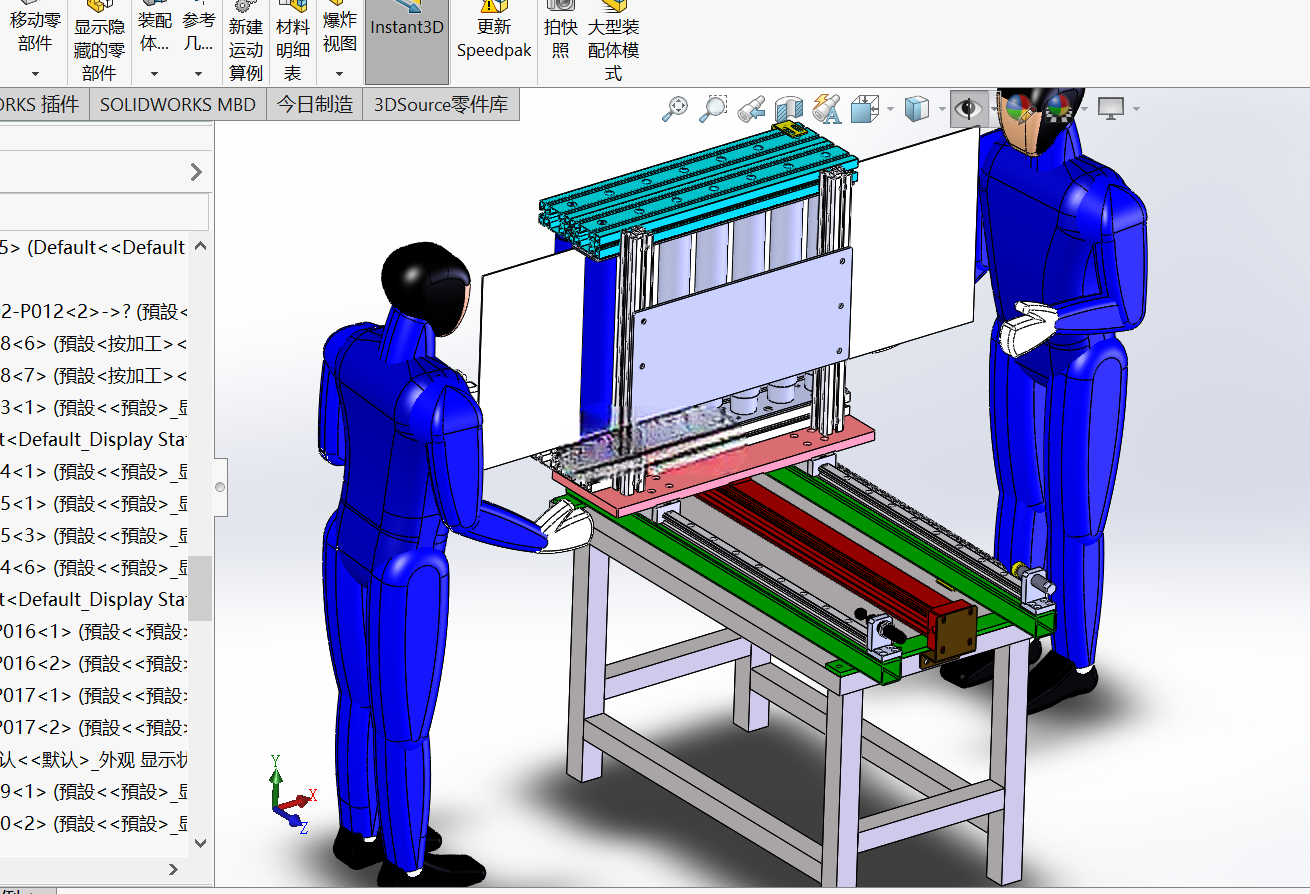

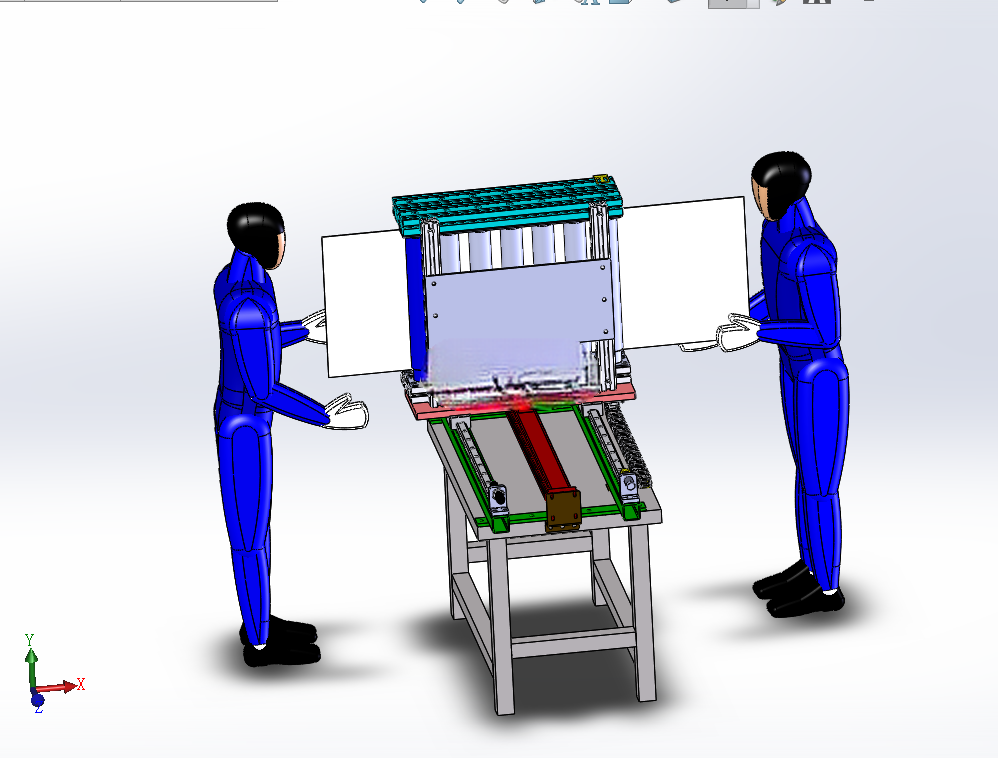

　　这款压平卷弯一体化设备正是针对这类场景的痛点做的集成化结构设计，将预压平工位与卷弯成型工位整合在同一焊接机架台面上，机架采用标准矩形钢管焊接后做整体去应力退火处理，底部通过可调减震脚杯与车间地面固定，安装时不需要额外做预埋基础，整体占地尺寸控制在长1800mm、宽1200mm、高1600mm的边界范围内，适配大部分中小型钣金加工车间的设备排布间隙，台面高度设置为850mm，刚好匹配操作人员站立作业的舒适操作区间，两侧预留的板材进料空间可以满足最长1500mm幅面板材的上下料需求，不需要额外搭建辅助上料平台。设备的上半部分为压平作业单元，采用多组并排布置的刚性压辊配合可调式间隙锁紧结构，压辊表面做淬火硬化处理，硬度达到HRC55-60，避免长期接触板材表面造成的辊面拉伤，压辊的间隙调节采用梯形丝杠副传动，配合刻度盘可以实现0.1mm精度的间隙微调，针对不同厚度的板材可以快速调整压下量，保证板材经过压辊组后平面度控制在0.2mm/㎡以内，同时消除板材裁切过程中产生的内应力，避免后续卷弯过程中出现局部回弹不均的问题。

　　压平单元下方的台面上集成了卷弯成型的进给导向结构，中间布置的伺服驱动送料辊可以根据设定的成型曲率调整进给速度，两侧的导向挡块可以快速对中板材的进料位置，避免板材送进过程中出现偏斜导致卷制后的工件出现锥度偏差，卷弯作业时板材经过压平单元完成校平后直接顺着导向结构进入卷弯工位，不需要二次吊装定位，整个作业流程只需要两名操作人员分别在设备两侧辅助扶稳板材即可完成，相比传统分体式作业可以减少2名吊装辅助人员的配置，同时将单块板材的加工周期从原来的15分钟压缩至3分钟以内。设备的结构设计过程中充分考虑了不同成型工况的适配性，卷弯工位的成型辊可以根据加工需求更换不同型面的辊轮，既可以完成等曲率筒形工件的卷制，也可以通过调整两侧成型辊的相对高度差完成锥形工件、变曲率弧形工件的加工，压平单元的压辊组也可以根据板材的材质特性调整压辊的排布间距，针对铝板、不锈钢板这类表面要求较高的板材，还可以在压辊表面套设聚氨酯保护套，避免加工过程中造成板材表面的压痕划伤。

　　机架的后侧预留了电气元件与传动机构的安装空间，所有传动部件都设置了可拆卸的安全防护盖板，既可以避免加工过程中的铁屑、灰尘进入传动副造成磨损，也可以防止操作人员误触运动部件造成安全事故，设备的气源与电源接口都集中布置在机架后侧的底部，安装时只需要对接0.6-0.8MPa的压缩气源与380V工业电源即可投入使用，不需要复杂的管线排布。从实际生产的适配性来看，这款设备既可以用于小批量多品种的定制化钣金件生产，也可以接入自动化生产线作为成型单元配合自动上料机械手完成连续化作业，设备的所有易损部件都采用标准件设计，压辊、送料辊、传动轴承等部件都可以直接从市场采购同规格标准件替换，后期维护成本较低，针对不同行业的特殊加工需求，也可以在现有结构基础上扩展自动出料、曲率在线检测、自动卸料等功能模块，不需要对整体机架结构做大规模改动。
