可称重式工业药水搅拌混合设备

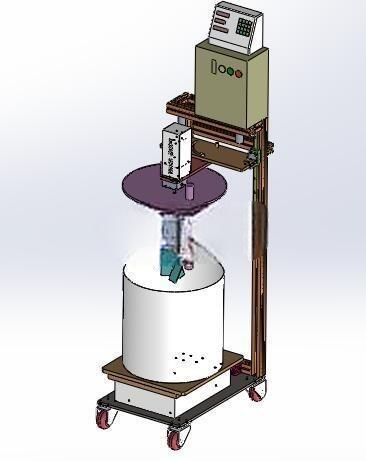

　　设备底座集成了称重模块，也就是日常现场调试时说的电子秤结构，称重传感器直接承载搅拌桶的全部重量，配液过程中不需要额外转移容器到称重工位，从原药水注入、添加剂投加，到最终混合完成的重量校验，全程在同一个工位完成，避免转移过程中的药液挂壁损耗、滴漏带来的配比误差，对于需要严格控制药水浓度的电镀药水、显影液配制作业来说，能把配比误差控制在工艺允许的范围内。搅拌头的结构设计考虑了不同粘度药水的混合需求，采用桨叶式搅拌结构，搅拌轴的插入深度可以根据桶内液位高度调整，避免液位过低时搅拌桨空打、液位过高时药液飞溅的问题。在PCB制程、表面处理、医药制剂配液、精细化工小批量原料调配这类场景里，药水配比的均匀度、药液重量的管控精度，直接决定最终产品的良率，这款搅拌设备正是针对这类小批量定容配液的工况开发。区别于大型敞开式搅拌罐，这款设备采用可移动立式悬臂结构，搅拌主机通过立柱上的线性导轨实现升降调节，适配不同高度的搅拌桶，不需要额外配置吊装设备就能完成搅拌头的对位与取出，换桶清理时的操作效率比固定机架式搅拌设备提升不少。

　　搅拌桶盖上预留了两个流体接口，一个作为注液口，连接上游供液管路就能实现原药水的自动注入，不需要人工开盖倾倒，减少挥发性药水对作业环境的影响；另一个作为抽液口，混合完成后的药水可以通过这个接口直接输送到下游工艺槽，整个配液、输送过程形成封闭回路，降低外界杂质混入药液的概率。从安装边界来看，设备整体占地尺寸控制在0.8平方米以内，底部配置了带刹车的万向脚轮，不需要做专门的地基固定，在车间内可以根据产线的配液需求灵活移动位置，不管是固定在配液间长期使用，还是临时支援不同产线的配液作业都能适配。

　　立柱的高度设计考虑了常规200L以内工业搅拌桶的放置需求，搅拌头升到最高位置时，下方预留的操作空间足够工人完成桶的更换、内壁清理作业，不会出现结构干涉。悬臂部分的横向调节行程覆盖了常规搅拌桶的中心位置偏差范围，哪怕不同批次的搅拌桶外形尺寸有小幅公差，也能通过调整悬臂位置让搅拌轴对准桶中心，避免搅拌过程中出现偏载、晃动的问题。设备的电气控制部分集成在立柱顶部的控制箱内，搅拌转速、升降行程的控制元件都做了防腐蚀处理，因为药水搅拌场景往往存在挥发性腐蚀气体，普通的电气元件长期在这种环境下容易出现触点氧化、接触不良的问题，做了密封防腐蚀处理后，能大幅降低日常维护的频次。

　　在实际工况使用中，这款设备可以完成从原药水投加、搅拌混合、重量校验到成品药液输送的全流程作业，不需要额外搭配其他辅助设备，对于中小批量的药水配制场景来说，比大型固定搅拌系统的投入成本更低，场地适应性更强。搅拌过程中，搅拌桨的转速可以根据药水的粘度特性调整，对于低粘度的酸碱药水可以采用较高转速实现快速混合，对于添加了粘稠助剂的药水可以采用低转速长时间搅拌，避免高速搅拌产生大量气泡影响药水的使用性能。底座的称重模块做了减震处理，搅拌过程中桨叶转动带来的小幅振动不会影响称重数值的稳定性，配液过程中可以实时读取桶内药液的重量，不需要停机等待数值稳定，能有效缩短单批次配液的作业周期。
