手摇式小型咖啡豆脱壳处理设备结构

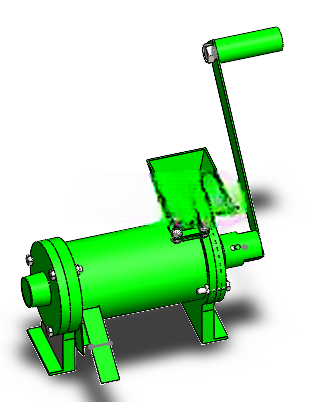

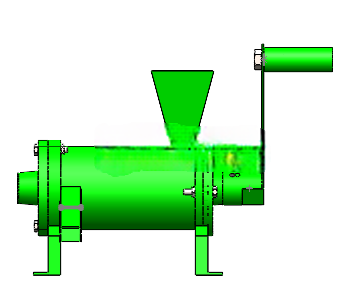

　　这款手摇驱动的小型脱壳设备，主要面向小批量咖啡豆初加工场景设计，适配家庭手作咖啡处理、小型咖啡庄园样品试制、线下咖啡门店体验展示类场景，无需外接动力源，仅通过手动摇柄输入扭矩即可完成脱壳作业，整体结构紧凑可直接放置于常规桌面使用，对安装场地无特殊水电配套要求。设备主体采用碳钢材质加工成型，整体结构分为进料、脱壳、出料、驱动、安装固定五个核心模块，顶部设置喇叭口式进料结构，大口径敞口设计能够降低咖啡豆投料时的撒漏概率，投料后咖啡豆依靠自重滑入内部脱壳腔体，无需额外设置推送进料结构，简化了整体传动链路。

　　腔体内部核心作业部件为挤压转轮，转轮与腔体内壁的间隙经过适配调整，能够在挤压过程中破坏咖啡豆外层硬壳，同时避免过度挤压损伤内部咖啡豆颗粒，作业过程中转动手摇柄，动力通过横向传动轴传递至内部转轮，带动腔体内咖啡豆持续翻滚挤压，完成脱壳后的咖啡豆从设备左侧的出料口排出，脱壳产生的碎壳可随出料过程一同导出，后续仅需简单风选即可完成壳仁分离。设备底部设置一体式安装法兰，法兰面预留对应安装孔位，既可以直接放置于桌面依靠自重保持作业稳定，也可以通过螺栓将设备固定在工作台面，应对连续作业时的扭矩反力，避免设备随摇柄转动出现移位。

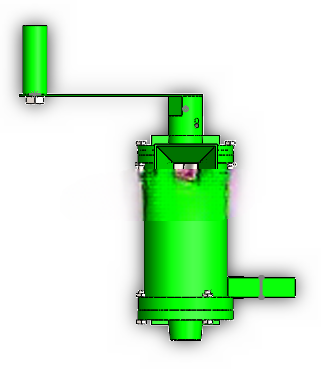

　　右侧伸出的手摇柄长度经过力臂优化，转动过程中所需施加的操作力处于成年人手部舒适施力区间，长时间作业不易产生肌肉疲劳，摇柄末端设置防滑握持段，提升操作时的握持稳定性。整体腔体采用圆柱式结构设计，上下端通过法兰压盖配合紧固件实现密封连接，设备维护时仅需拆卸端部紧固件即可打开腔体，对内部挤压转轮进行清理或者间隙调整，适配不同含水率、不同粒径的咖啡豆脱壳需求。从安装边界来看，设备横向最大尺寸包含手摇柄与左侧出料口的伸出长度，纵向尺寸以底部法兰为安装基准面，顶部进料喇叭口为最高点位，整体占用空间小于常规台式咖啡机，不会过多占用桌面操作空间，设备所有外露边角均做倒钝处理，避免操作过程中出现剐蹭风险。

　　驱动轴与腔体衔接位置设置简易轴封结构，能够避免作业过程中碎壳、粉尘从轴孔位置溢出，保持作业区域整洁。不同于大型工业化咖啡豆脱壳设备的复杂传动与筛分结构，这款设备将功能聚焦在核心脱壳环节，去掉了冗余的自动化结构，依靠纯机械结构实现作业功能，故障率低且维护难度小，即使没有机械维修经验的操作人员也能完成日常的清理与简单维护，设备整体重量控制在单人可搬运的区间，能够根据使用需求灵活转移放置位置，既可以作为固定工位的小批量加工设备，也能够作为流动展示、体验活动的演示设备使用。在结构设计过程中，充分考虑了小型作业场景的实际使用痛点，没有追求过高的处理效率，而是将操作便捷性、放置灵活性、维护简易度作为核心设计方向，所有零部件均采用常规机械加工工艺即可生产，无需开模或者特殊定制加工，能够有效降低设备的制造成本，适配小规模应用场景的采购预算。
