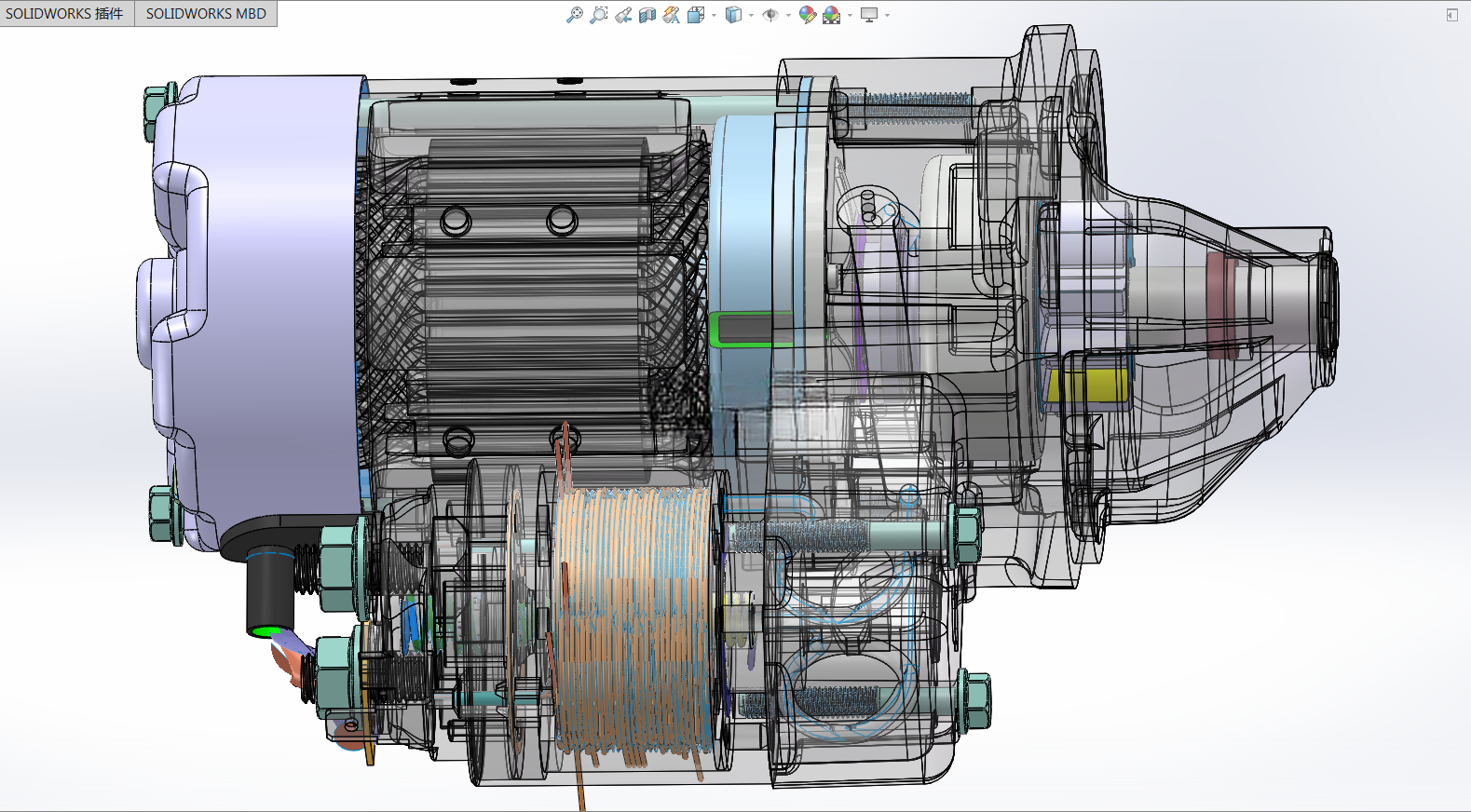

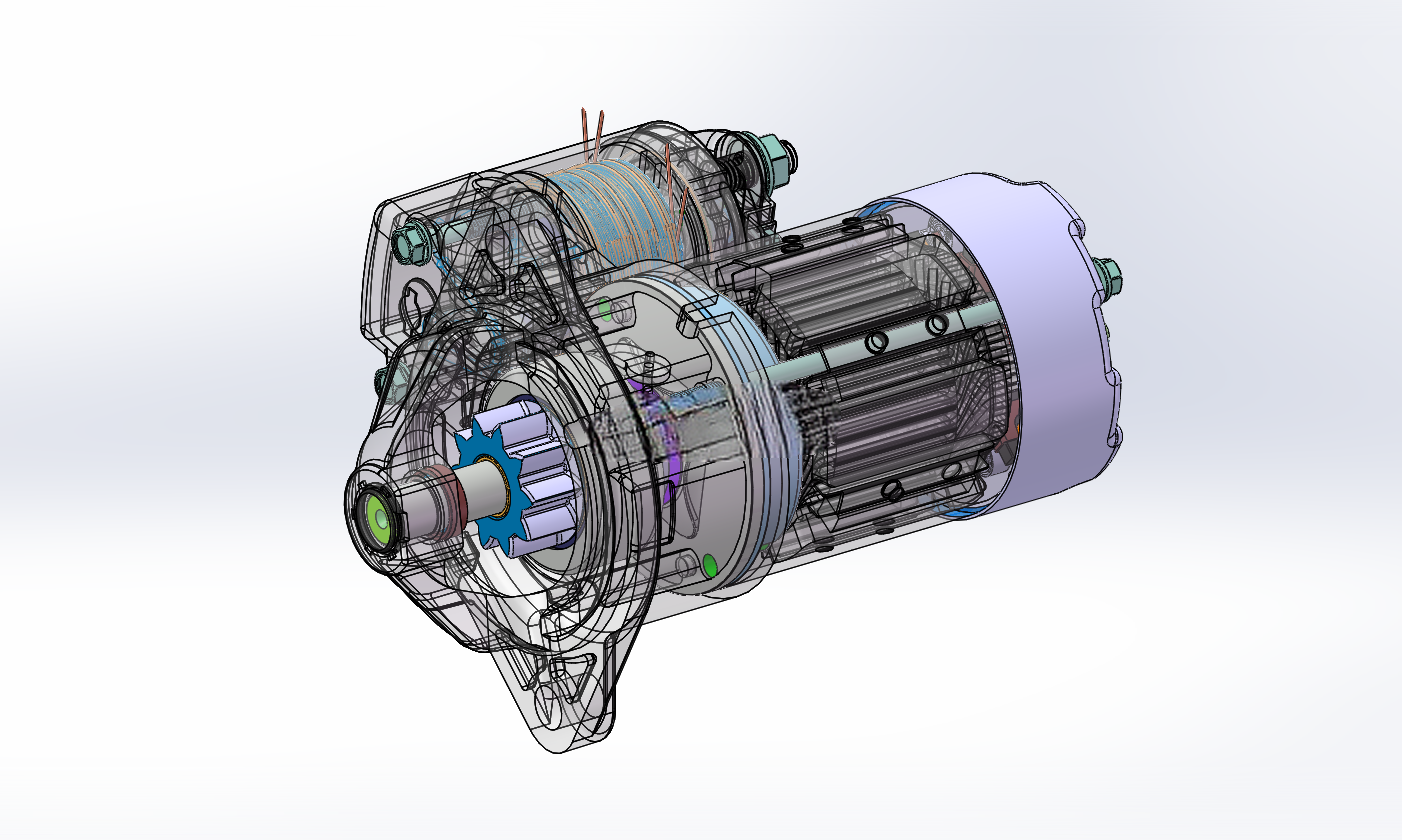

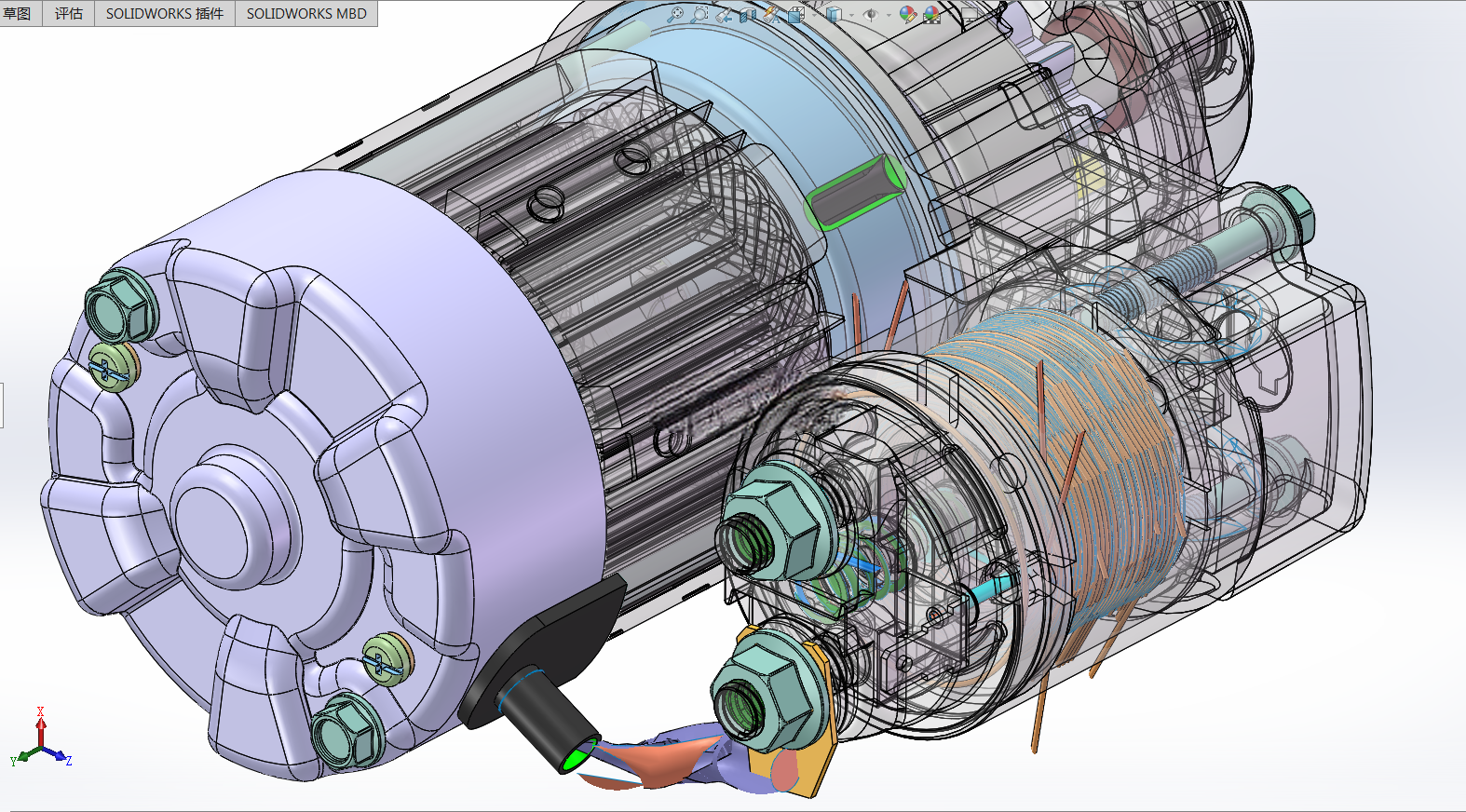

汽车起动机内部结构三维数模

　　在燃油车辆的启动系统设计环节，起动机是直接决定发动机冷启动、热启动可靠性的核心执行部件，这套三维数模完整还原了量产车用起动机的全层级装配关系，覆盖从直流驱动单元、传动啮合机构到电磁拨叉组件的所有零件配合细节，可直接用于启动系统匹配校核、结构教学演示、逆向设计参考等场景。从实际装车应用来看，起动机的安装边界完全适配乘用车横置/纵置发动机的飞轮壳侧安装位，驱动齿轮的伸出行程、啮合齿形参数完全匹配对应排量发动机的飞轮齿圈参数，安装法兰的孔位公差、定位止口尺寸严格遵循车用启动机的通用安装规范，不需要额外做安装位的适配修改即可直接对接整车发动机的装配数模做干涉检查。数模构建过程中完全遵循实际起动机的工作逻辑做结构还原：直流电机部分的电枢绕组、换向器、永磁体磁极的相对位置完全按照实物的电磁间隙要求设计，电枢轴的支撑轴承位、轴肩定位尺寸都做了精确还原，能直观看到电流通入后电枢产生旋转扭矩的传递路径；传动端的单向离合器、减速行星轮组、驱动齿轮的配合关系做了全约束装配，拨叉的摆动行程、齿轮的推出距离都和实际工作行程一致，可直接做运动仿真模拟启动时齿轮伸出啮合、启动后单向离合器打滑脱开的完整动作过程。

　　做这套数模的时候，特意把所有零件的配合公差带做了隐含的工程化处理，比如电枢轴与衬套的配合间隙、单向离合器与花键轴的滑动间隙、拨叉与电磁开关衔铁的铰接间隙，都按照量产件的实际公差范围做了预留，不会出现数模里零件完全零间隙贴合、和实际装配状态不符的问题。从结构设计的细节来看，电磁开关部分的吸拉线圈、保持线圈的安装腔，接触盘的行程位置，还有主接线柱的绝缘结构都做了完整还原，能清晰看到启动时电磁开关先拉动拨叉推出驱动齿轮，待齿轮完全啮合后接触盘接通主电路让电机大扭矩输出的动作时序对应的结构基础。

　　外壳部分的防尘密封结构、后端盖的电刷架安装位、电刷弹簧的预压结构也都没有省略，甚至连电机内部的冷却通风道、引线的固定卡扣位置都做了1:1的还原，对于刚接触车用启动系统设计的工程师来说，可以通过数模直接理清起动机从通电到完成发动机启动、再断电回位的全流程结构逻辑，不需要反复拆解实物就能掌握各个部件的功能关联。在做整车启动系统匹配的时候，这套数模可以直接导入整车装配环境，校核启动机与周边排气管、悬置支架、油底壳的安全间隙，也能模拟驱动齿轮伸出后和飞轮齿圈的啮合重合度，提前规避实车装配时出现的齿轮打齿、安装干涉、行程不足导致啮合不到位的问题。

　　另外数模里的所有零件都做了分层管理，不同功能模块的零件放在不同的装配层级下，不管是单独提取某个零件做工程图导出，还是修改某个部件的参数做适配不同排量发动机的变型设计，都能快速定位到对应特征，不需要在杂乱的零件列表里逐一查找。值得注意的是，数模里的减速机构行星轮的齿形参数、内齿圈的固定方式都和常规量产减速式起动机完全一致，单向离合器的楔块结构、弹簧预紧力对应的结构尺寸也做了写实还原，能直观看到启动后发动机转速超过起动机转速时，单向离合器如何切断动力反向传递，避免电枢被飞轮带动超速旋转损坏的结构原理。
